122
ASRock P67 Transformer Motherboard

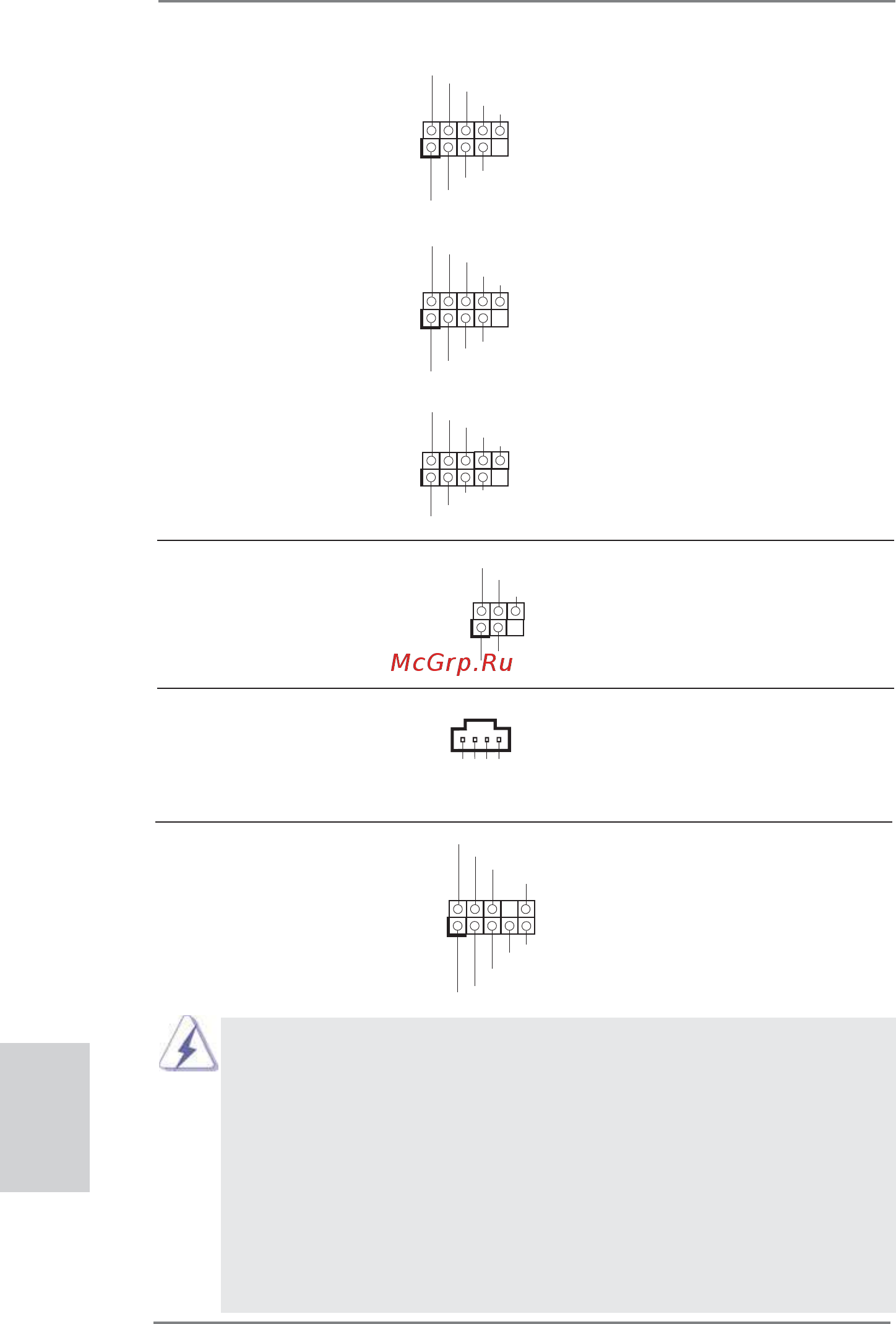

Cabezal USB 2.0 Además de seises puertos
(9-pin USB8_9)
USB 2.0 predeterminados en el
(vea p.2, N. 27)
panel de E/S, hay tres bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
(9-pin USB10_11)
admite dos puertos USB 2.0.
(vea p.2, N. 26)
(9-pin USB12_13)
(vea p.2, N. 25)
Cabezal de Módulo Infrarrojos Este cabezal soporta un
(5-pin IR1)
módulo infrarrojos de
(vea p.2, N. 29)
transmisión y recepción
wireless opcional.
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_ P WR
P-10
GND
DUMMY
USB_ P WR
P +10
GND
P-11
P +11
1
IRTX
+5VSB
DUMMY
IRRX
GND
Conector de audio de Este es una interface para
panel frontal cable de audio de panel frontal
(9-pin HD_AUDIO1)
que permite conexión y control
(vea p.2, N. 32)
conveniente de apparatos de
Audio.
1. El Audio de Alta Defi nición soporta la detección de conector, pero
el cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC’97.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Español
Conector de audio interno Permite recepción de input
(4-pin CD1)
audio de fuente sónica como
(vea p.2, N. 33)
CD-ROM, DVD-ROM, TV tuner,
o tarjeta MPEG.
CD1
CD-L
GND
GND
CD-R
