216
ASRock P67 Transformer Motherboard

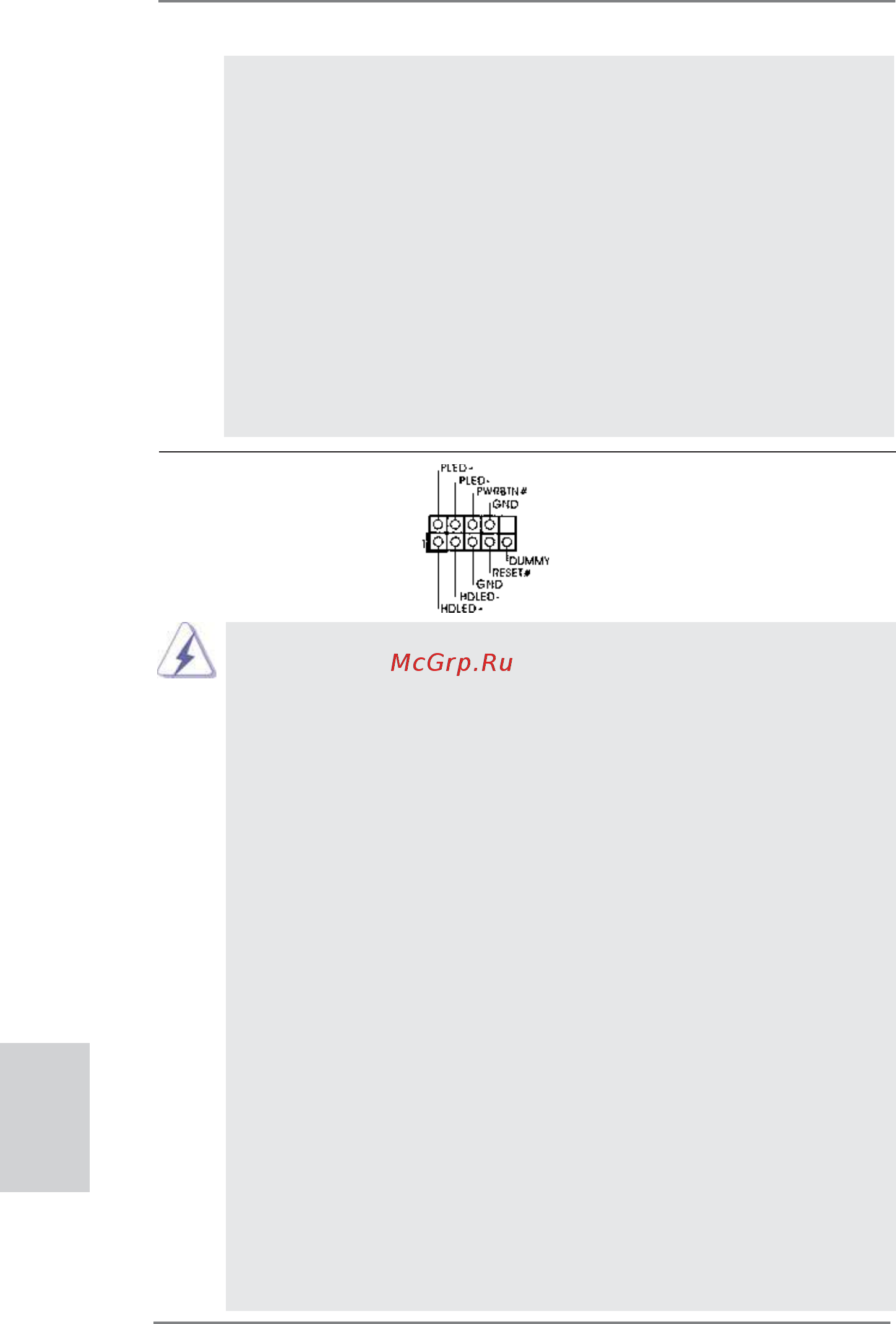

システムパネルコネクタ このコネクタは数種類のシステム
(9 ピン PANEL1)
フ
ロントパネルの機能を提供しま
ページ２, アイテム 23 を参照
す。
日本語
C. Ground (GND) を Ground (GND) に接続しま
す。
D. MIC_RET と OUT_RET はオーディオパネル専用です。
AC’97 オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
Windows
®
XP / XP 64-bit OS の場合 :
“
Mixer
”
( ミキサー ) を選択し、続いて
“
Recorder
”
( レコー
ダー)を選択します。その後
“
FrontMic
”
( フロントマイク ) をク
リックします。
Windows
®
7 / 7 64-bit / Vista
TM
/ Vista
TM
64-bit OS
の場合 :
Realtek コントロールパネルから
“
FrontMic
”
( フロントマイ
ク ) タブを開きます。
“
Recording Volume
”
( 録音音量 ) を調
整します。
シャーシに付いている電源スイッチ、リセットスイッチ、システムステ
ータスインジケータを下記のピン割り当て指示に従ってこのヘッダに接
続します。ケーブルを接続する前にピンの正負極性にご注意ください。
PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コ
ンピュータがフリーズし、正常な再起動をしない場合は、リセットス
イッチを押してコンピュータを再起動します。
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続
します。LED は、システムが動作しているときに点灯します。LED はシ
ステムが S1 スリープ状態のときに点滅します。システムが S3 または S4
スリープ状態になるか、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハード
ドライブアクティビティ LED、スピーカーなどから構成されています。
シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤ
とピンの割り当てが正しく対応していることを確認してください。
