258
ASRock P67 Transformer Motherboard
繁體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
(選配)
碟或者主機板上的 SATAII/
SATA3 接口。
Serial ATAII 接口 這裡有五組 Serial ATAII
(SATAII_2: 見第 2 頁第 13 項 )
(SATAII) 接口支援 SATA 數據
(SATAII_3: 見第 2 頁第 12 項 )
線作為內部儲存設置。
(SATAII_4: 見第 2 頁第 15 項 )
目前 SATAII 界面理論上
(SATAII_5: 見第 2 頁第 14 項 )
可提供高達 3.0Gb/s 的數據
(SATAII_6: 見第 2 頁第8項)
傳輸速率。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATAIII_0: 見第 2 頁第 11 項 )
(SATA3) 接口支援 SATA 數據
(SATAIII_1: 見第 2 頁第 10 項 )
線作為內部儲存設置。
目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據
傳輸速率。

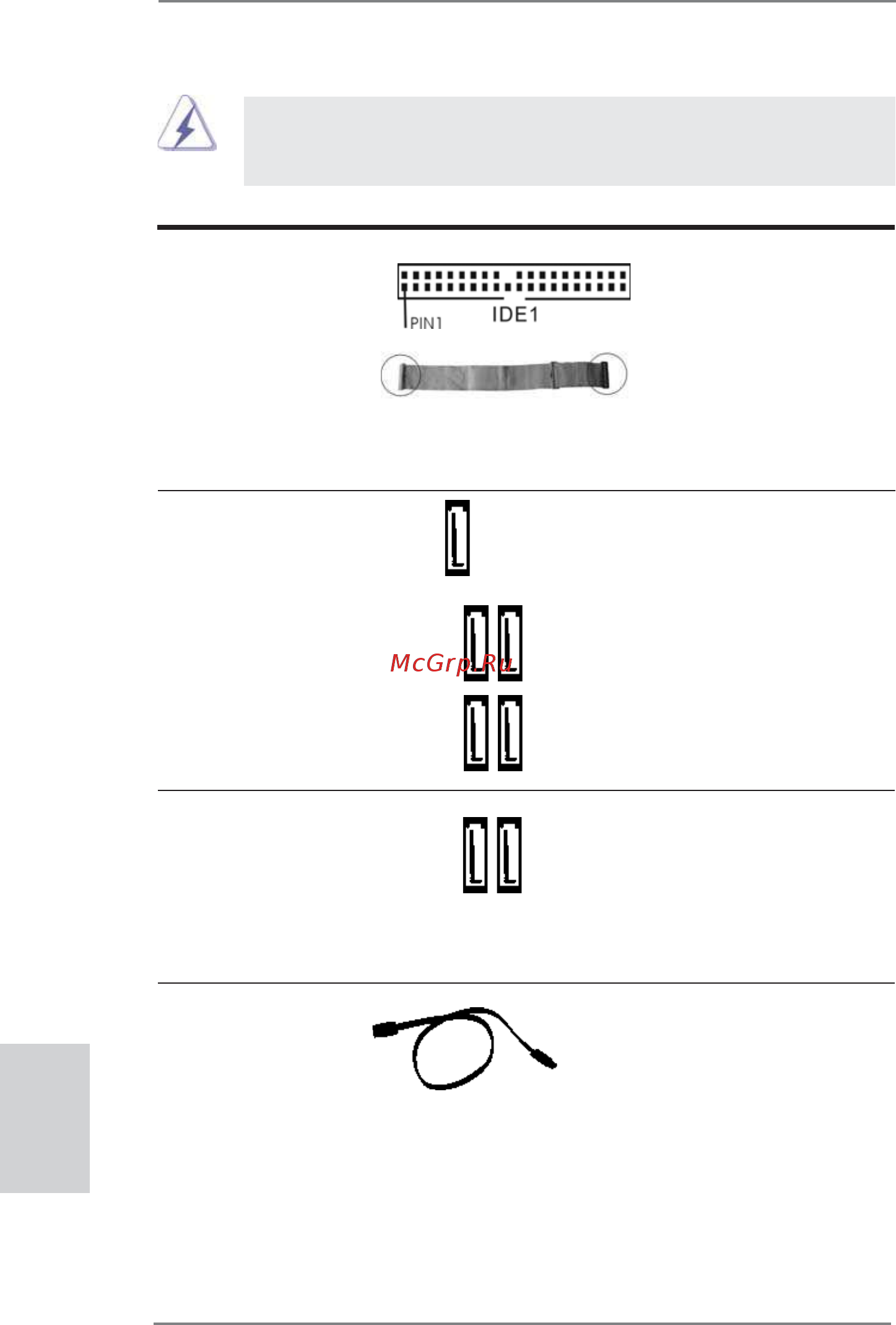

2.6 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
SATAII_5 SATAII_3
SATAII_4 SATAII_2
SATAII_6
SATAIII_1
SATAIII_0
主IDE接頭(藍色)
(39 針 IDE1，見第 2 頁第7項)
注意 : 請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。
藍色端接到主機板上 黑色端接到硬碟驅動器上
80 針的 ATA 66/100/133 排線
