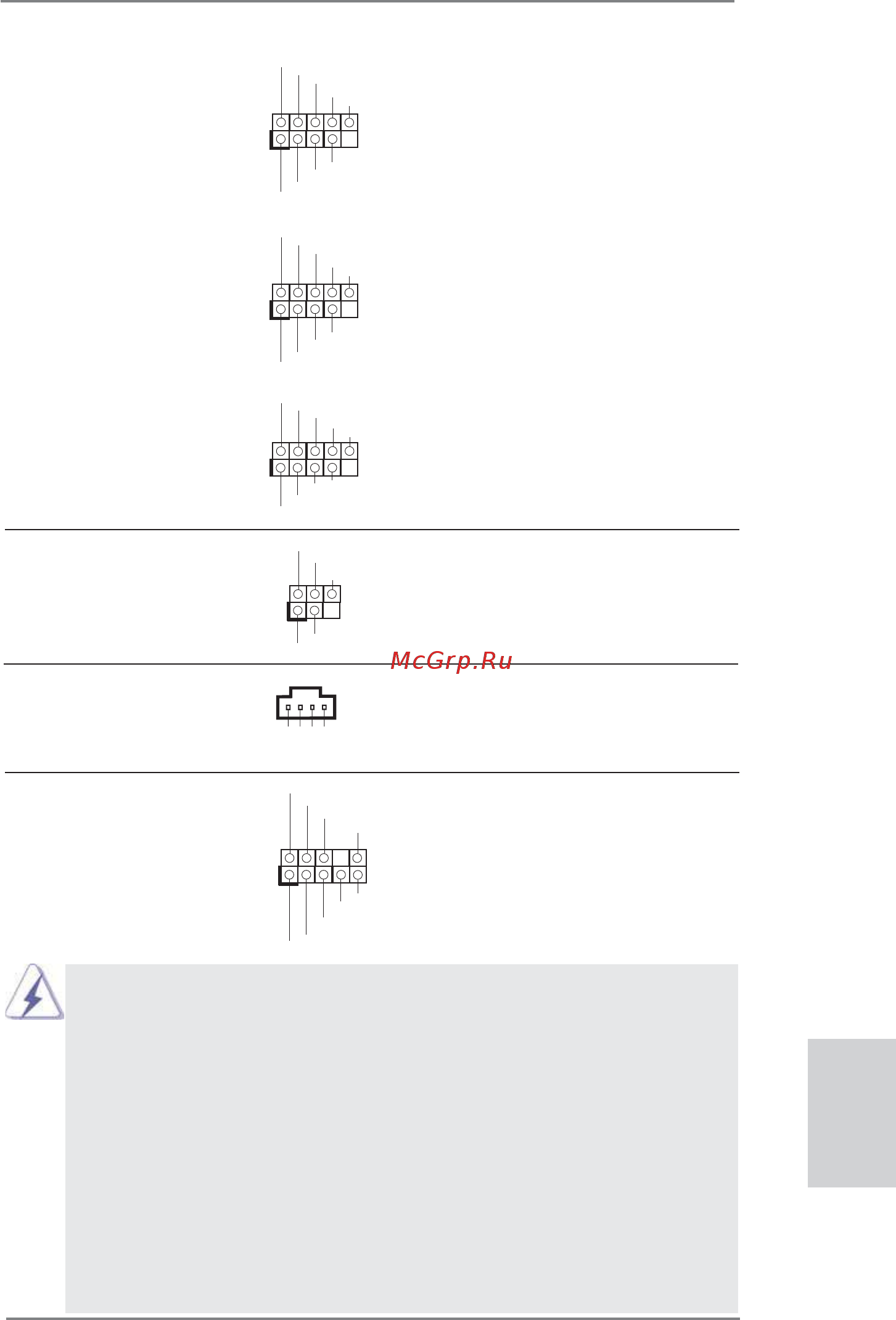

ASRock P67 Transformer Motherboard
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB8_9)
USB 2.0 接口之外，這款
(見第2頁第27項)
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB10_11)
(見第2頁第26項)
(9 針 USB12_13)
(見第2頁第25項)
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
(見第2頁第29項)
外線。
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_ P WR
P-10
GND
DUMMY
USB_ P WR
P +10
GND
P-11
P +11
1
IRTX
+5VSB
DUMMY
IRRX
GND
繁體中文
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
(見第2頁第32項)
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC＇97音效面板 ,請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和OUT_RET 僅用於HD 音效面板。您不必將它們連接到
AC＇97 音效面板。
E. 開啟前置麥克風。
在 Windows
®
XP / XP 64 位元作業系統中:
選擇＂Mixer＂。選擇＂Recorder＂。接著點選＂FrontMic＂。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
CD1
CD-L
GND
GND
CD-R
內置音效接頭 可以透過 CD-ROM，DVD-ROM，
(4 針 CD1)
TV Tuner或MPEG卡接收音效
(CD1 見第 2 頁第 33 項 )
輸入。
