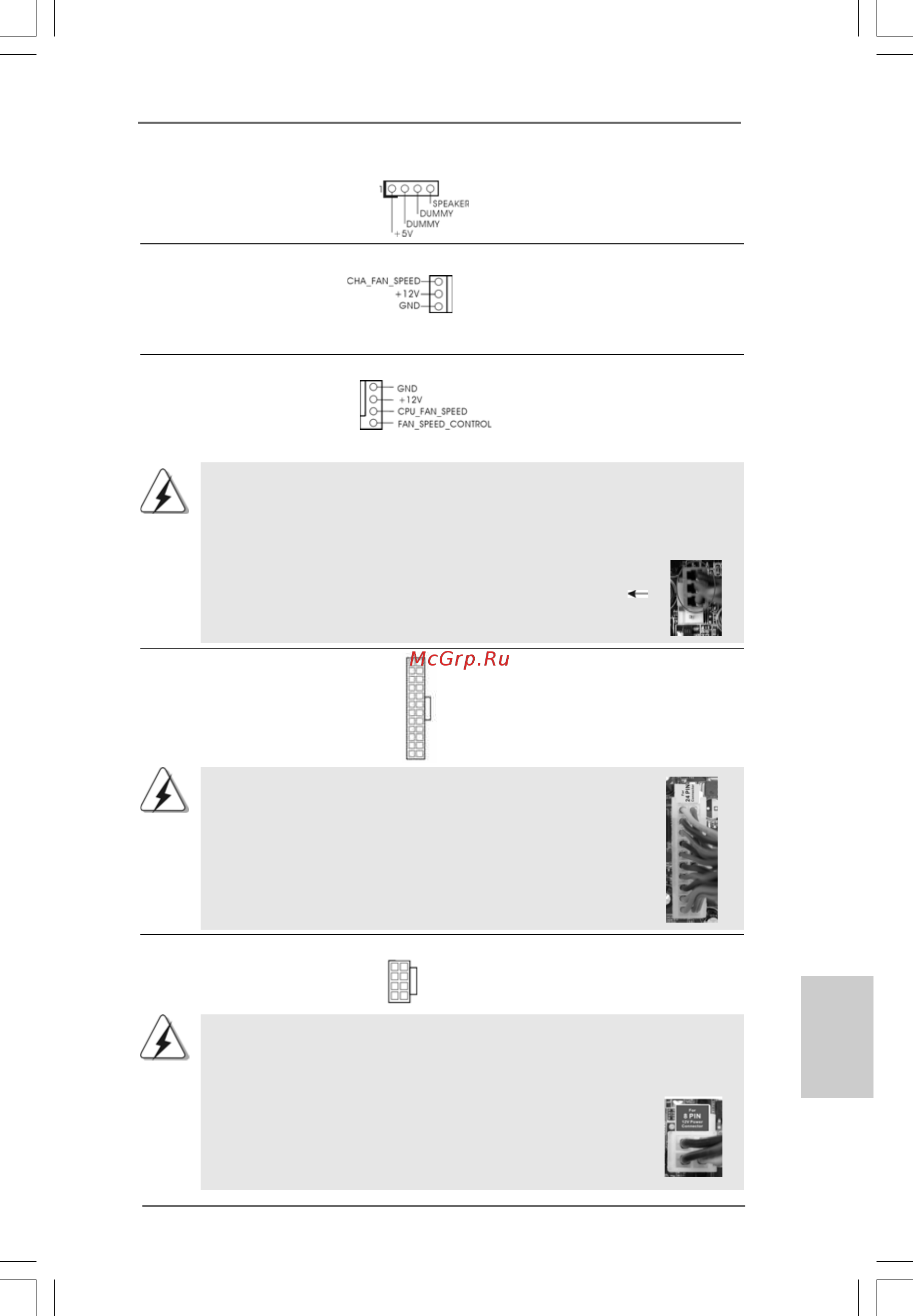

ASRock P45XE-WiFiN / P45XE-R / P45XE Motherboard

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2/3 Nr. 4) combaciare il filo nero al pin

terra.

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far

(vedi p.2 Nr. 16 o p.3 Nr. 15) combaciare il filo nero al pin

terra.

ItalianoItaliano

Italiano

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 20 o p.3 Nr. 19)

4 8

1 6

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 41 o p.3 Nr. 40) connettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

4 8

1 6

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Connettore ATX 12 V Collegare un alimentatore ATX

(8-pin ATX12V1) 12 V a questo connettore.

(vedi p.2 Nr. 38 o p.3 Nr. 37)
