ASRock Motherboard

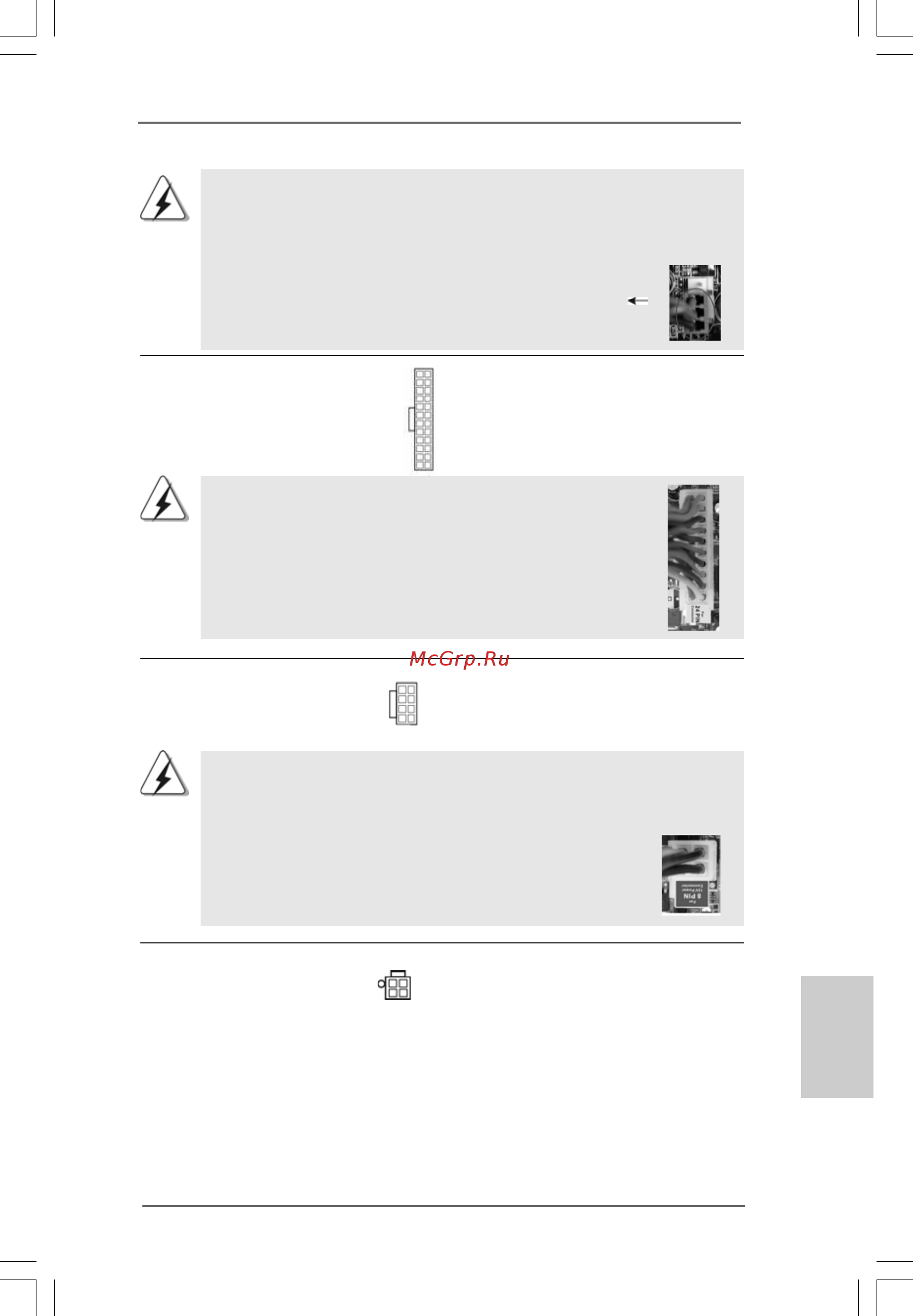

Connettore ATX 12 V Collegare un alimentatore ATX

(8-pin ATX12V1) 12 V a questo connettore.

(vedi p.2 Nr. 40)

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 38 o p.3 Nr. 37) connettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

5 1

8 4

5 1

8 4

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

ItalianoItaliano

Italiano

Connettore ATX 12 V Collegare un alimentatore ATX

(4-pin ATX12V1) 12 V a questo connettore.

(vedi p.3 Nr. 39)
