ASRock Motherboard

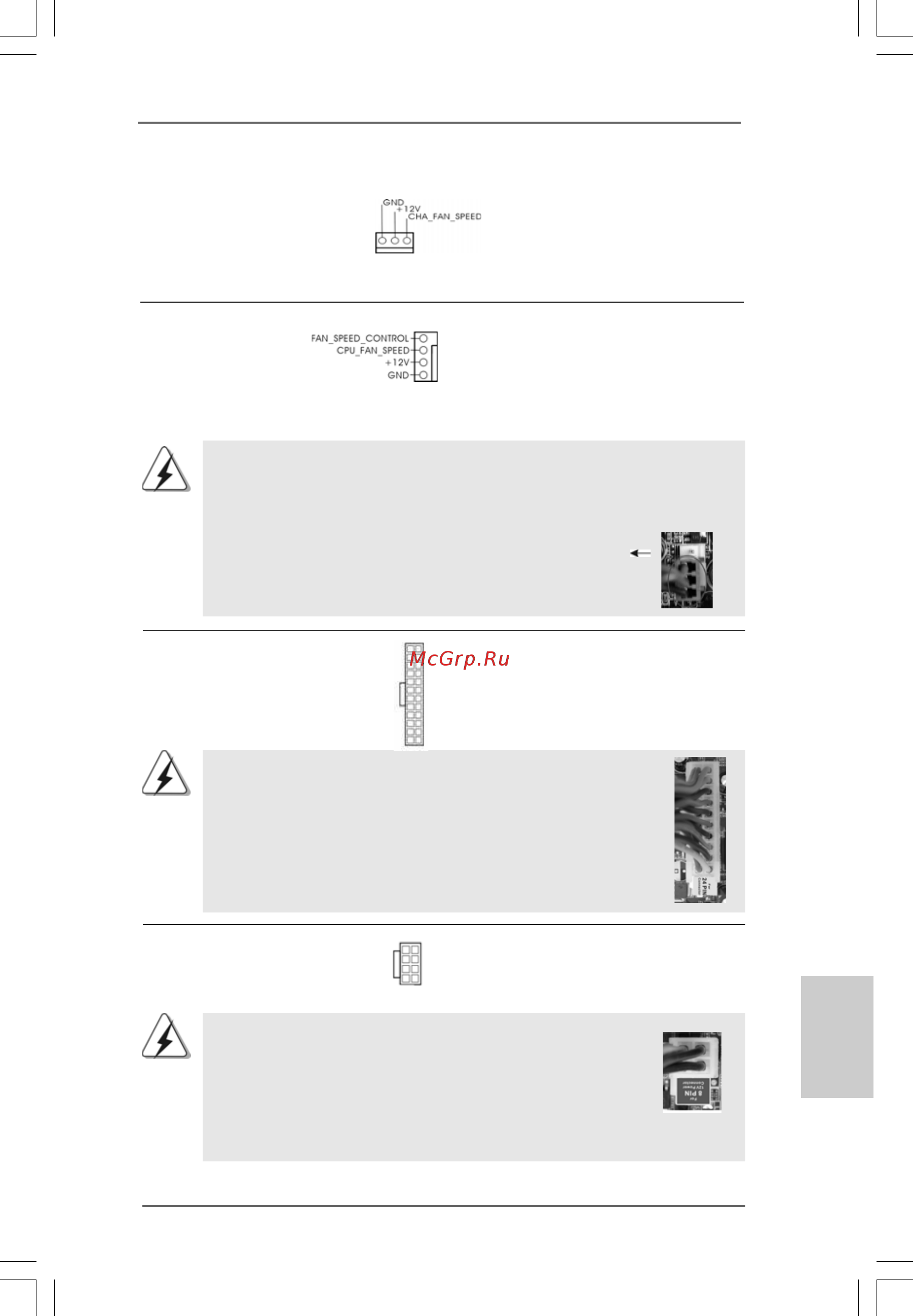

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1) Anschluss die ATX 12V

(siehe S.2 - No. 40) Stromversorgung an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan)

bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen

werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen

CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen

möchten, verbinden Sie ihn bitte mit

den Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2 - No. 38 oder S.3 - No. 37) Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss

zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren.

Um die 4-Pin ATX Energieversorgung zu verwenden, stecken

Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1

und Pin 5 ein.

5 1

8 4

5 1

8 4

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2/3 - No. 2) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem

(siehe S.2/3 - No. 22) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.
