ASRock G41M-S Motherboard

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

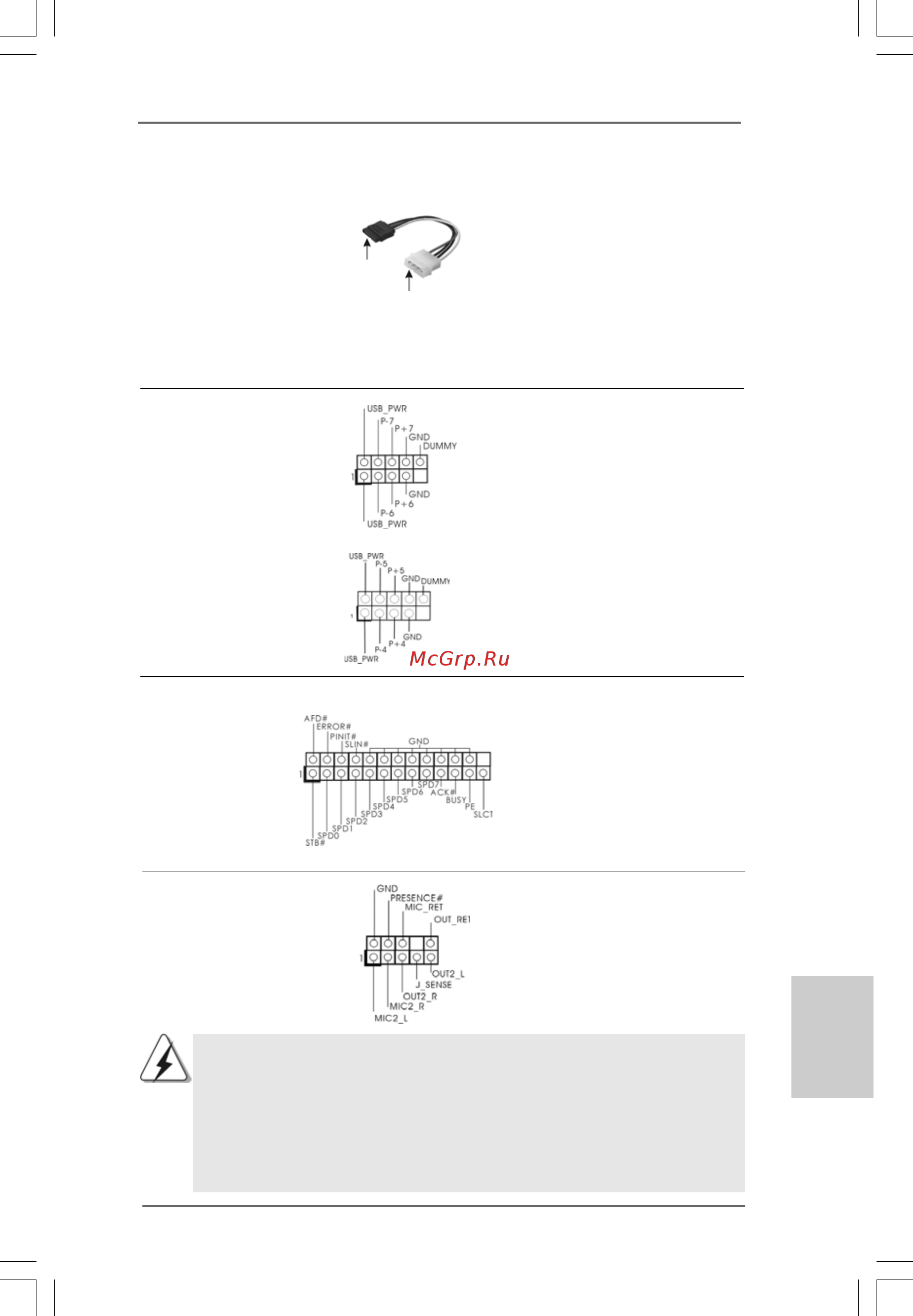

Serial ATA- (SATA-) Verbinden Sie bitte das

Stromversorgungskabel schwarze Ende des SATA-

(Option) Stromversorgungskabels mit

dem Stromanschluss jedes

Laufwerks. Verbinden Sie

dann das weiße Ende des

SATA-tromversorgungskabels

mit dem Stromanschluss des

Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB6_7) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 15) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB4_5) USB 2.0-Ports unterstützt.

(siehe S.2 - No. 16)

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1) Anschluss eines Druckerport-

(siehe S.2 - No. 27) Kabels, mit dem Sie passende

Drucker auf einfache Weise

anschließen können.

DeutschDeutsch

Deutsch

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2 - No. 23) Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:
