ASRock G41M-S Motherboard

1.4 Conectores1.4 Conectores

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre

estes conectores. A colocação de pontos de jumper sobre os conectores

causará danos irreversíveis à placa-mãe.

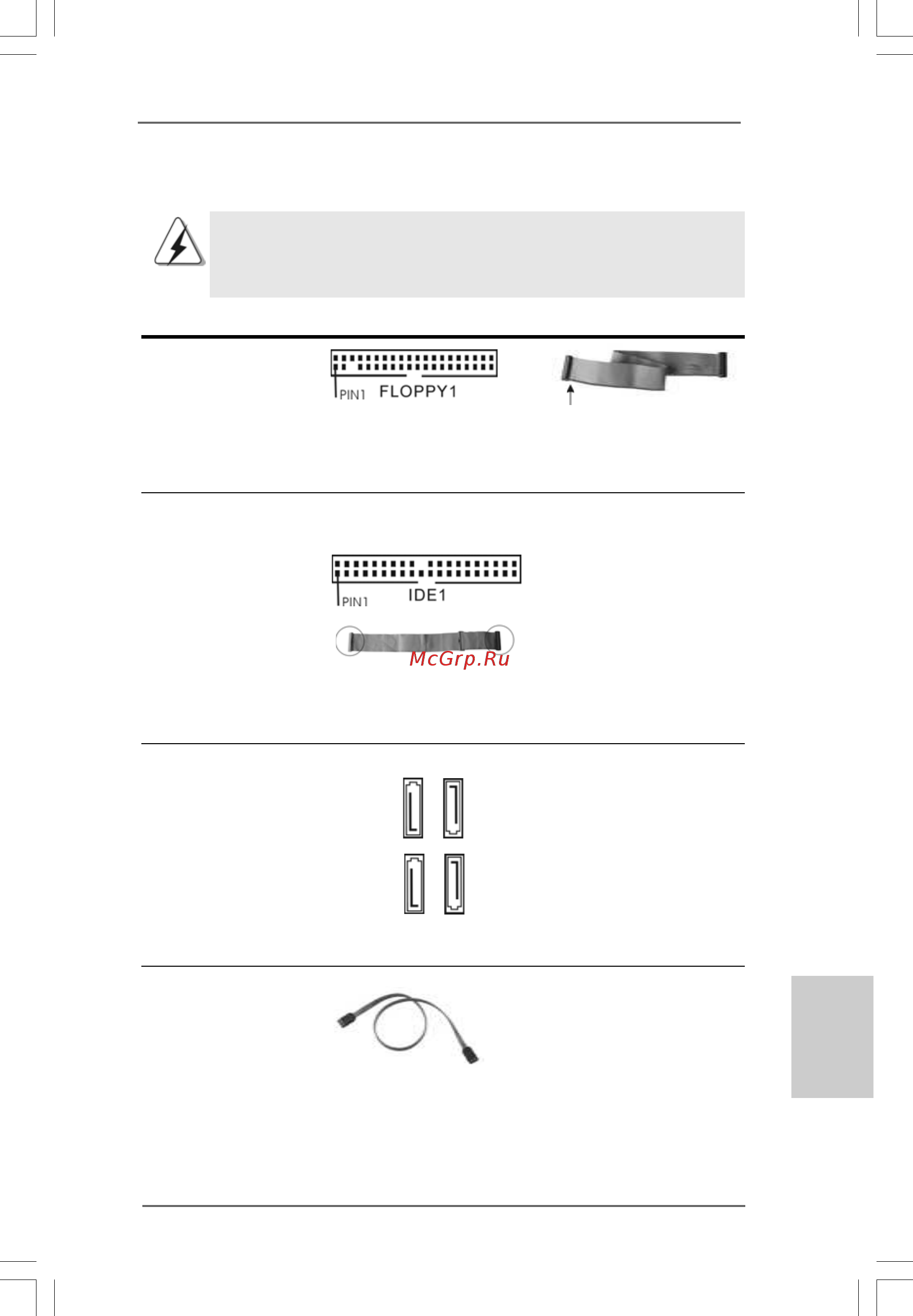

Conector Figura Descrição

Conector FDD

(FLOPPY 1, 33 pinos)

(veja a folha 2, No. 20)

Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao

lado Pino 1 do conector.

Conector primário (Azul)

(IDE1 de 39 pinos, veja a folha 2, No. 7)

Ligue esta ponta (azul) Ligue esta ponta (preta)

à placa–mãe aos dispositivos IDE

Cabo ATA 66/100 de 80 condutores

Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo

IDE.

Conectores ATAII Serial Estes quatro conectores Serial

(SATAII_1: veja a folha 2, No. 13) ATA (SATAII) suportam

(SATAII_2: veja a folha 2, No. 12) unidades de disco rígido SATA

(SATAII_3: veja a folha 2, No. 10) ou SATAII como dispositivos de

(SATAII_4: veja a folha 2, No. 11) armazenamento internos. A

atual interface SATAII permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional) conectado ao disco rígido

SATA / SATAII quanto o

conector SATAII na placa mãe.

o lado com listras vermelhas para o Pino 1

PortuguêsPortuguês

Português

SATAII_4

SATAII_3

SATAII_2

SATAII_1
