ASRock G41C-VS Motherboard

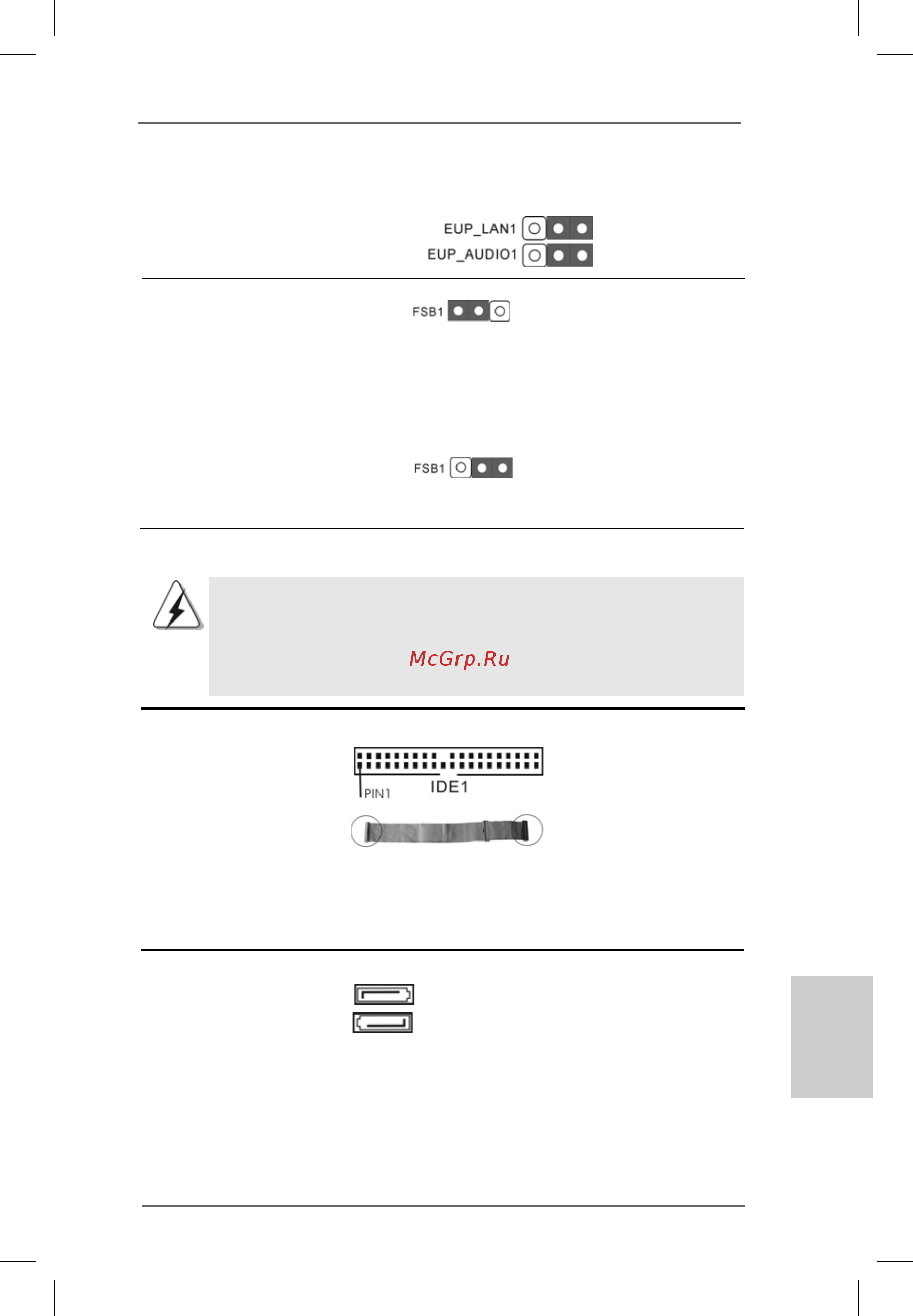

1.4 En-têtes et Connecteurs sur Carte1.4 En-têtes et Connecteurs sur Carte

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et

connecteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages

irréversibles!

Connecteur IDE primaire (Bleu)

(IDE1 br. 39, voir p.2 No. 11)

connecteur bleu connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Connecteurs Série ATAII Ces deux connecteurs

(SATAII_1: voir p.2 fig. 10) Serial ATA (SATAII) prennent

(SATAII_2: voir p.2 fig. 9) en charge les disques durs

SATA ou SATAII pour les

dispositifs de stockage

interne. L’interface SATAII

actuelle permet des taux

transferts de données

pouvant aller jusqu’à 3,0

Go/s.

(Désactiver EuP)

LAN sous S3 (Suspendre vers RAM), S4 (Suspendre vers Disque), et S5

(Arrêt doux) sera désactivée.

FranFran

Fran

çaisçais

çais

faut (activer EuP)

SATAII_1

SATAII_2

Cavalier FSB1

(FSB1, cavalier à 3 broches, voir p.2 N° 20)

Par défaut

Si vous adoptez un CPU FSB1333 et Mémoire DDR3 1333 sur cette carte mère, il

vous faut régler les cavaliers. Veuillez relier les bornes 2, et 3 avec les cavaliers

FSB1. Sinon, le CPU et Mémoire peut ne pas fonctionner correctement sur cette carte

mère.Veuillez vous référer aux réglages de cavaliers ci-dessous.
