ASRock G31DE Motherboard

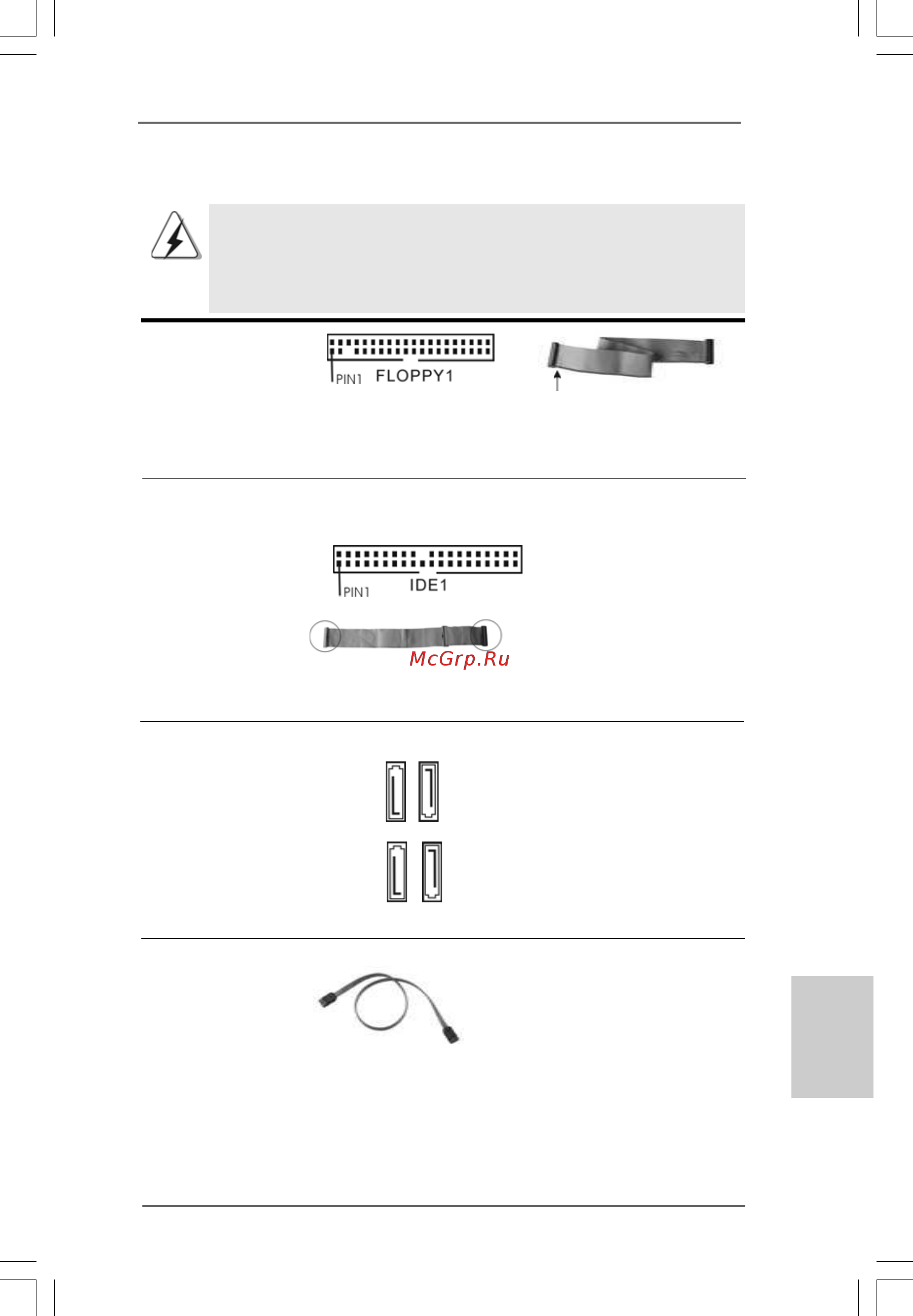

1.4 Integrierte Header und Anschlüsse1.4 Integrierte Header und Anschlüsse

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie

KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie

Jumperkappen auf Header und Anschlüsse setzen, wird das

Motherboard unreparierbar beschädigt!

Anschluss für das

Floppy-Laufwerk

(33-Pin FLOPPY1)

(siehe S.2 - No. 22)

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (Blauer)

(39-pin IDE1, siehe S.2 - No. 7)

Blauer Anschluss Schwarzer Anschluss

zum Motherboard zur Festplatte

80-adriges ATA 66/100 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese vier Serial ATA

(SATAII_1: siehe S.2, Punkt 13) (SATA II) -Anschlüsse

(SATAII_2: siehe S.2, Punkt 12) unterstützen interne SATA-

(SATAII_3: siehe S.2, Punkt 10) oder SATA II-Festplatten. Die

(SATAII_4: siehe S.2, Punkt 11) aktuelle SATAII-Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Serial ATA- (SATA-) Sie können beide Enden des

Datenkabel SATA-Datenkabels entweder

(Option) mit der SATA / SATAII-

Festplatte oder

dem SATAII-Anschluss am

Mainboard verbinden.

die rotgestreifte Seite auf Stift 1

SATAII_4

SATAII_3

SATAII_2

SATAII_1
