ASRock G31DE Motherboard

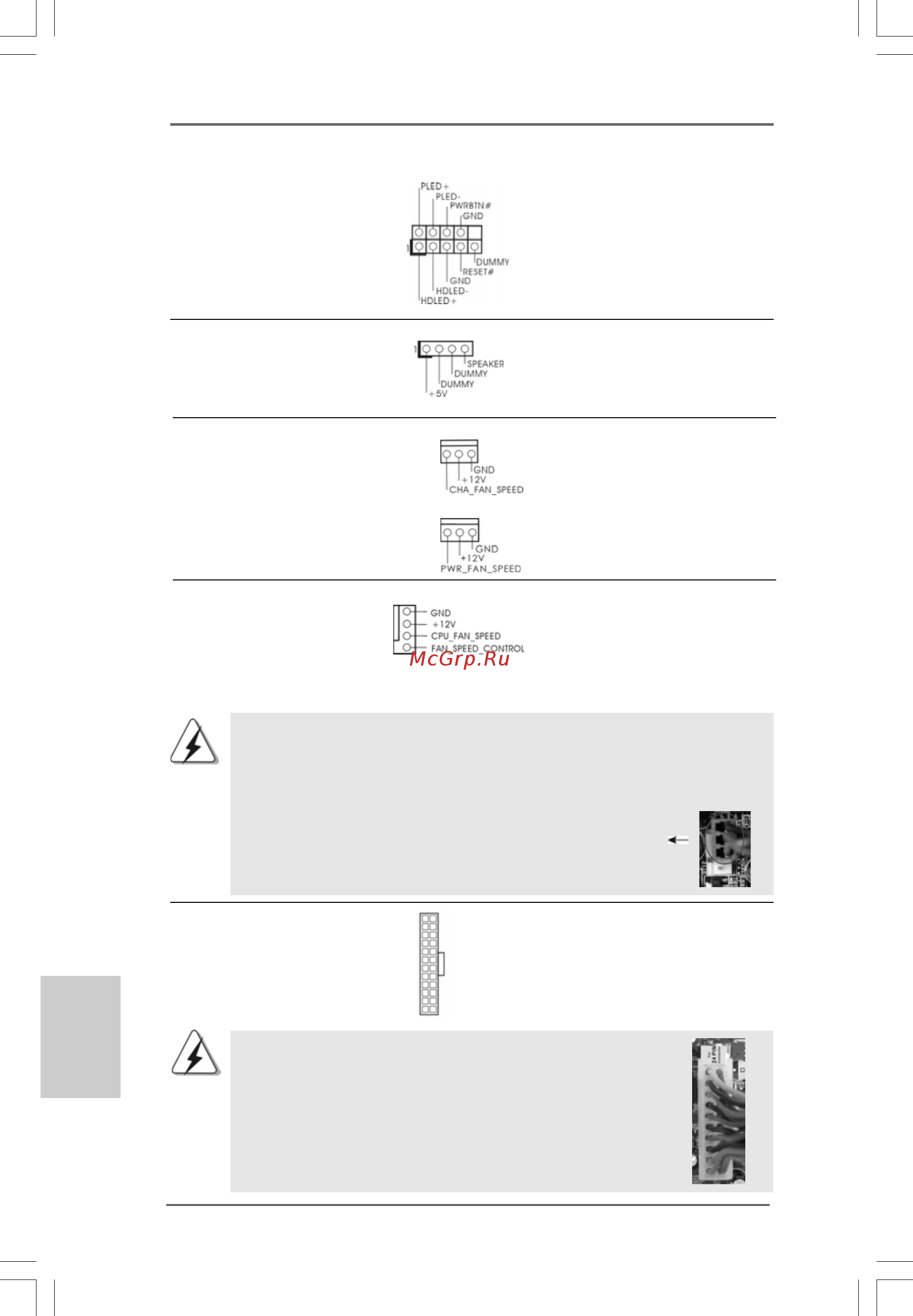

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2 - No. 14) diesen Header an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet

Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie

einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit

den Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2 - No. 6) Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

DeutschDeutsch

Deutsch

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der

(siehe S.2 - No. 15) Systemvorderseite.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2 - No. 31) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen,

(siehe S.2, No. 17) wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird.

(siehe S.2, No. 30)
