ASRock G31DE Motherboard

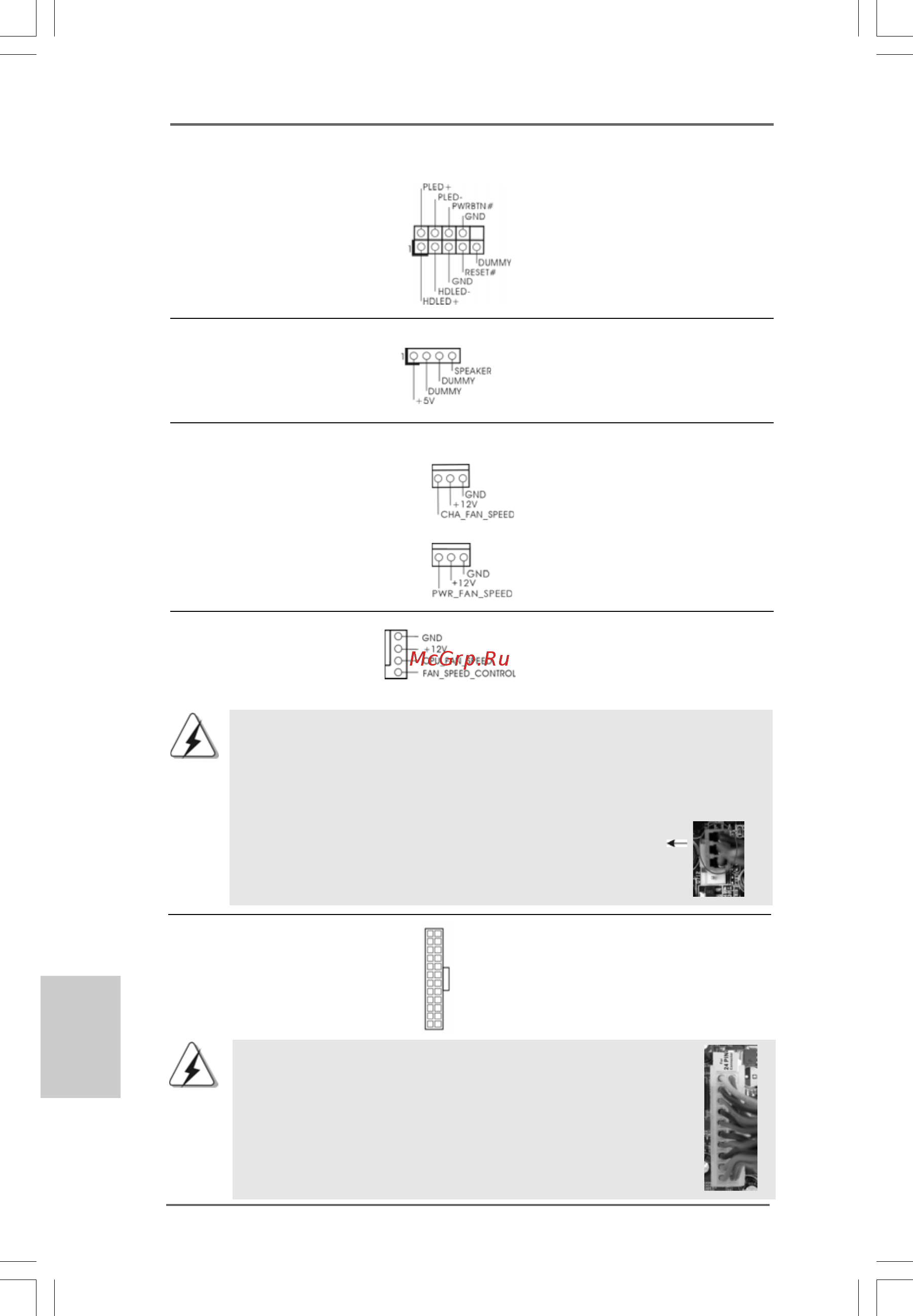

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête.

(voir p.2 No. 14)

ien que cette carte mère offre un support de (Ventilateur silencieux)

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien

fonctionner même sans la fonction de commande de vitesse du ventilateur.

Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au

connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter

aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation ATX sur cet en-

(voir p.2 No. 6) tête.

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère fournisse un connecteur de courant

ATX 24 broches, elle peut encore fonctionner si vous adopter

une alimentation traditionnelle ATX 20 broches. Pour utiliser une

alimentation ATX 20 broches, branchez à l’alimentation électrique

ainsi qu’aux broches 1 et 13.

En-tête du panneau système Cet en-tête permet d’utiliser

(9-pin PANEL1) plusieurs fonctions du

(voir p.2 No. 15) panneau système frontal.

rançaisrançais

rançais

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil

(voir p.2 No. 31)

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3)

(voir p.2 No. 17)

(PWR_FAN1 br. 3)

(voir p.2 No. 30)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le fil noir à la broche de terre.
