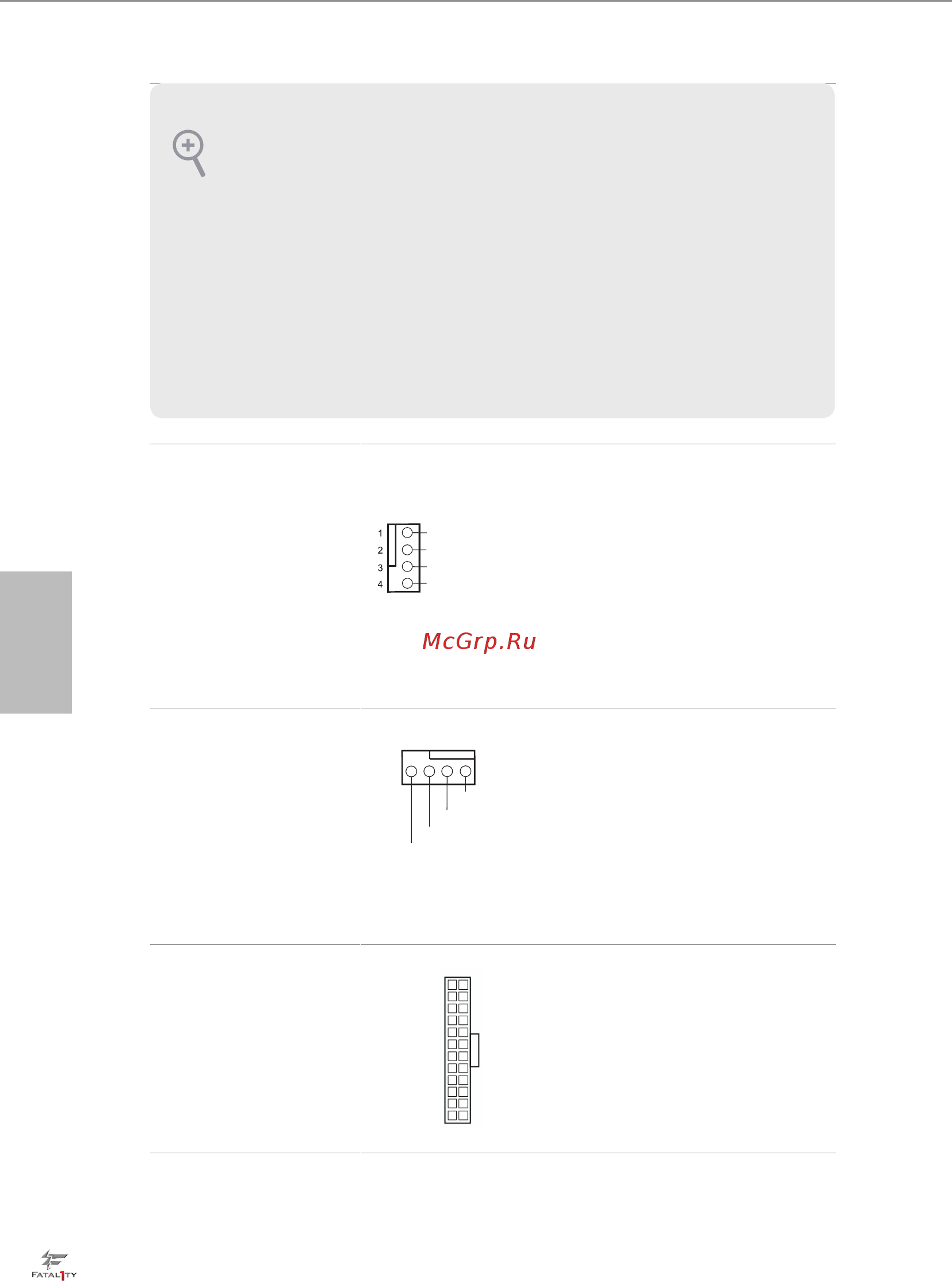

Złącza /wentylatora
pompy wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 18)
(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 7)
Ta płyta główna udostępnia
trzy 4-pinowe złącza obu-
dowy wentylatora chłodzenia
wodnego. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia
wodnego obudowy, należy go
podłączyć do pinów 1-3.
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 5)
Ta płyta główna udostępnia
4-pinowe złącze wentyla-
tora CPU (Cichy wentyla-
tor). Jeśli planowane jest
podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 8)
Ta płyta główna udostępnia
24-pinowe złącze zasi-
lania ATX. W celu użycia
20-pinowego zasilacza ATX,
należy podłączyć je wzdłuż
pinu 1 i pinu 13.
GND
FAN_VOLTAGE_C ONTROL
FAN_SPEED
FAN_SPEED_CONTROL
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym
audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich
podłączać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
