156
繁體中文
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

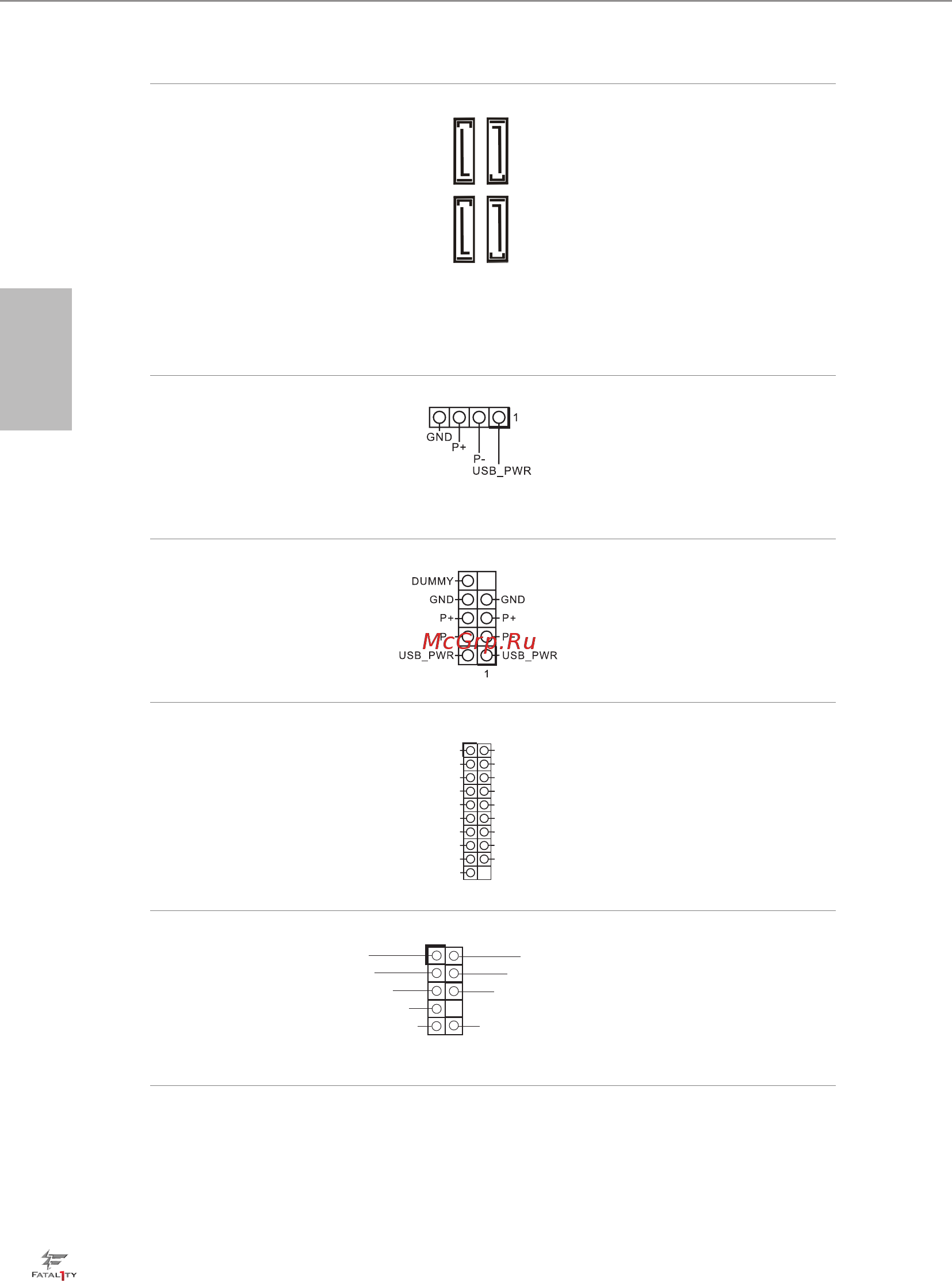

Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 12）
(SATA3_2:
請參閱第 1 頁，編號 11）
(SATA3_3:
請參閱第 1 頁，編號 13）
(SATA3_4:
請參閱第 1 頁，編號 14）
這四組 SATA3 接頭皆支援內
部儲存裝置的 SATA 資料纜
線，最高可達 6.0 Gb/s 資料
傳輸率。
AMD LED 風扇 USB 排針
(4-pin USB_5)
（請參閱第 1 頁，編號 3）
此排針用於連接 AMD SR3 散
熱器上的 USB 接頭。
USB 2.0 排針
(9-pin USB_3_4)
（請參閱第 1 頁，編號 9）
此主機板上有一個排針。各
USB 2.0 排針皆可支援兩個連
接埠。
USB 3.1 Gen1 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，
編號 10）
此主機板上有一個排針。各
USB 3.1 Gen1 排針皆可支援
兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，
編號 20）
本排針適用於連接音訊裝置
至前面板音訊。
SATA3_2
SATA3_1
SATA3_4
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus
Vbus
IntA_PA_ SSR X-
IntA_PA_ SSR X+
GND
IntA_PA_ SST X-
IntA_PA_ SST X+
GND
IntA_PA_ D-
IntA_PA_ D+
