Fatal1ty B450 Gaming-ITX/ac Series
45
Deutsch

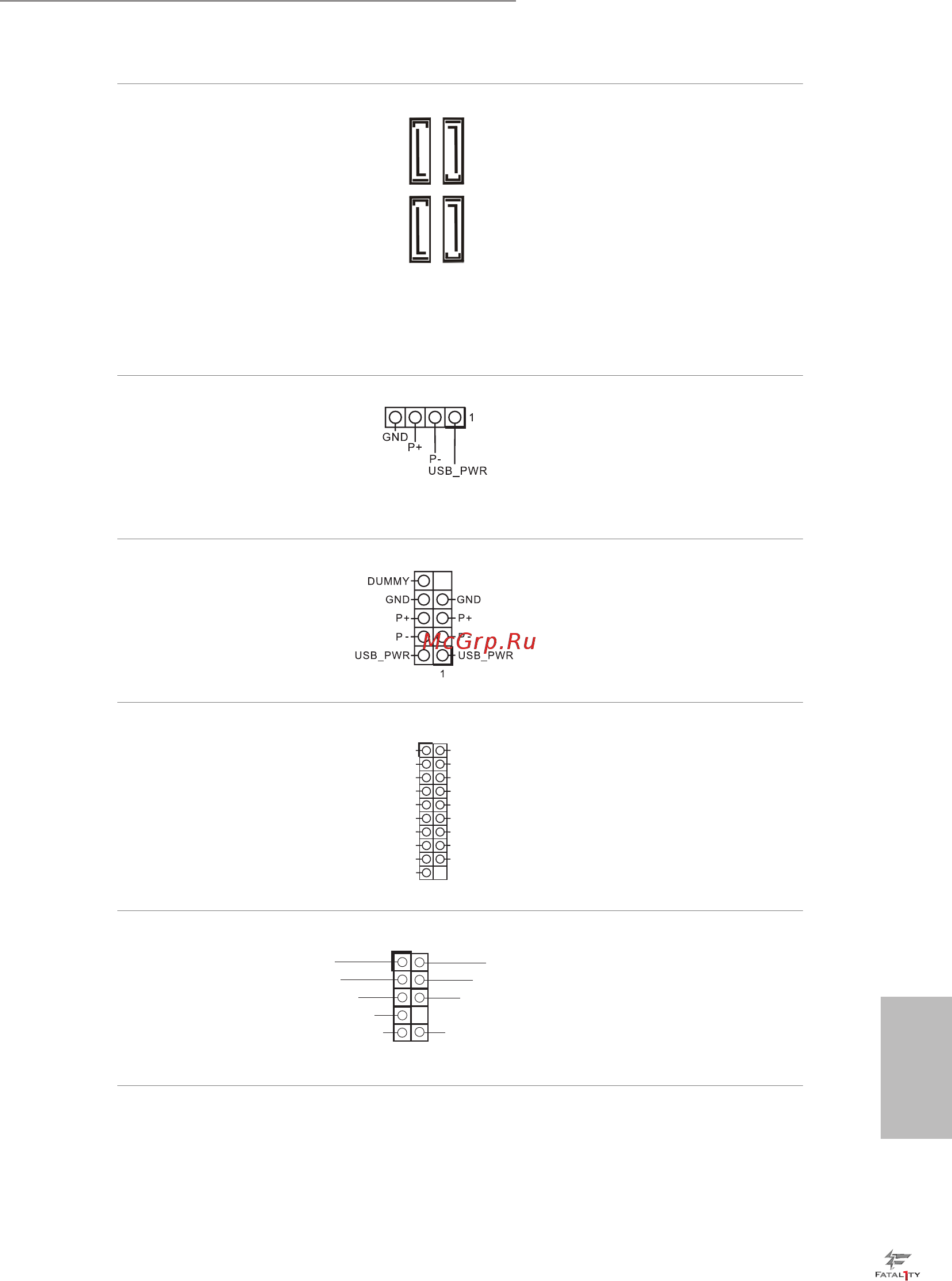

Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 12)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 13)
(SATA3_4:
siehe S. 1, Nr. 14)
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgesch
windigkeit bis 6,0 Gb/s.
AMD-LED-Lüer-USB-
Stileiste
(4-polig, USB_5)
(siehe S. 1, Nr. 3)
Diese Stileiste dient der
Verbindung des USB-
Anschlusses am AMD-SR3-
Kühlkörper.
USB 2.0-Stileiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 9)
Es gibt eine Stileiste an
diesem Motherboard. Jede USB
2.0-Stileiste kann zwei Ports
unterstützen.
USB 3.1 Gen1-Stileiste
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 10)
Es gibt eine Stileiste an
diesem Motherboard. Jede USB
3.1 Gen1-Stileiste kann zwei
Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 20)
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_2
SATA3_1
SATA3_4
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
