Руководство пользователя SWM-80-M12-w/SWM-80-M12-w-BP2
www.symanitron.ru 11
4. Кабели
4.1. Ethernet кабели

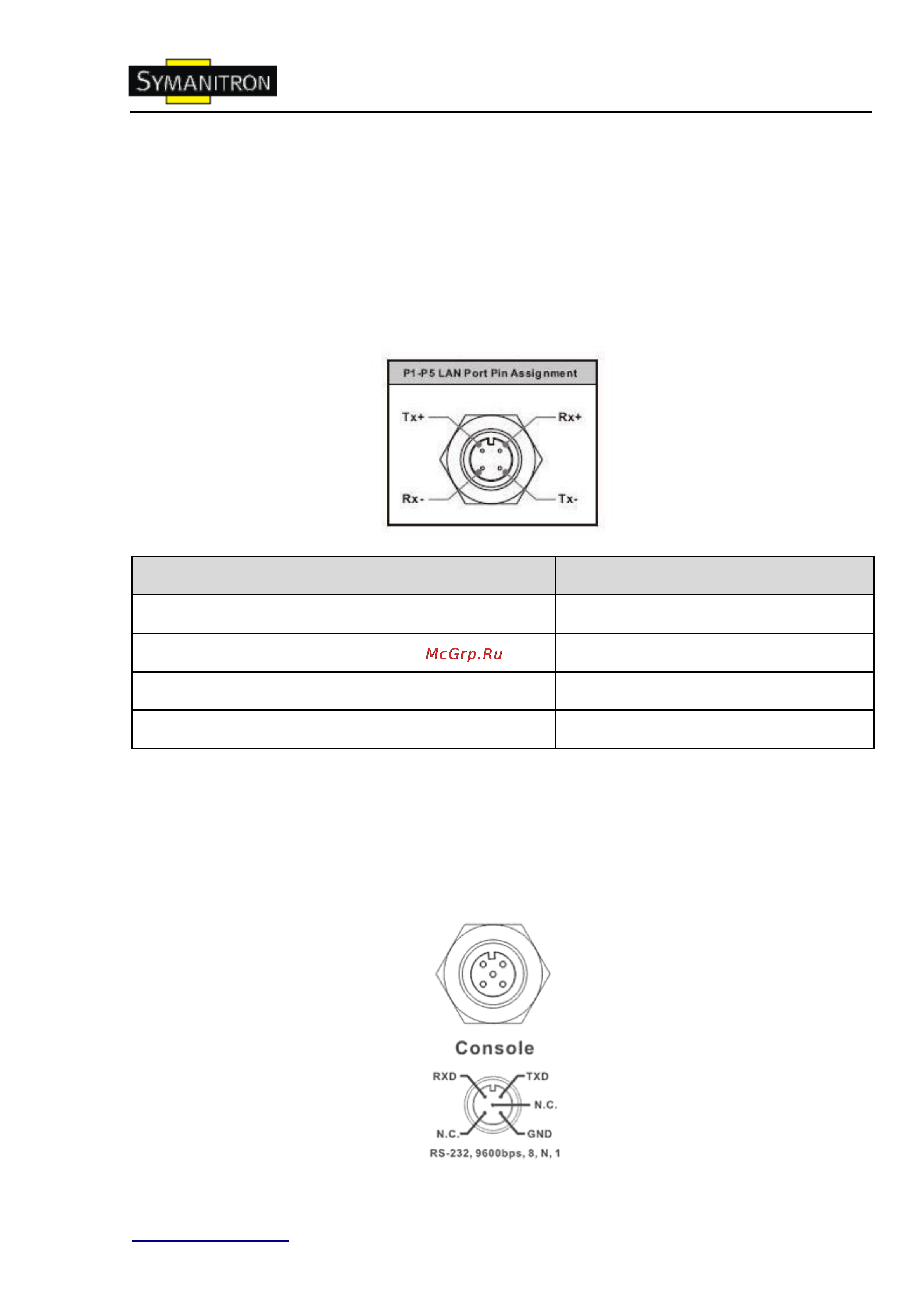

4.1.1. Назначение контактов 100BASE-TX/10BASE-T
В портах 100BaseTX/10BaseT контакты 1 и 3 используются для передачи данных, и
контакты 2 и 4 используются для получения данных.
Номер контакта
Назначение
1
Tx+
2
Rx-
3
Tx-
4
Rx+
4.2. Консольный кабель
Коммутаторами SWM-80-M12-W/ SWM-80-M12-W-BP2 можно управлять с помощью
консольного порта. Кабель DB9 - М12 можно найти в упаковке. Их можно подключить к
компьютеру через RS-232 кабель с коннектором DB9 «мама», и другой конец (коннектор
М12) подключается к консольному порту коммутатора.
