Руководство пользователя SWM-80-M12-w/SWM-80-M12-w-BP2
40 www.symanitron.ru
5.1.8.1. Настройка VLAN
VLAN на основе тегов соответствует стандарту спецификации IEEE 802.1Q, а также
есть возможность создания VLAN между устройствами разных производителей
(коммутаторов). IEEE 802.1Q VLAN использует технику вставки «тега» в Ethernet фреймы
(пакеты). Тег содержит идентификатор VLAN (VID), который указывает на номер VLAN.
Вы можете создать VLAN на основе тегов, а также включить или отключить GVRP
протокол. Всего доступно 256 групп VLAN. При включении VLAN 802.1Q все порты
коммутатора принадлежат VLAN по умолчанию. Значение VLAN по умолчанию нельзя
удалить.
GVRP обеспечивает автоматическую настройку VLAN между коммутатором и
узлами. Если коммутатор подключен к устройству с помощью (включенного) GVRP, вы
можете отправить GVRP запрос с использованием VID/идентификатора VLAN,
обнаруженной на коммутаторе; коммутатор автоматически добавит это устройство к
существующей VLAN.

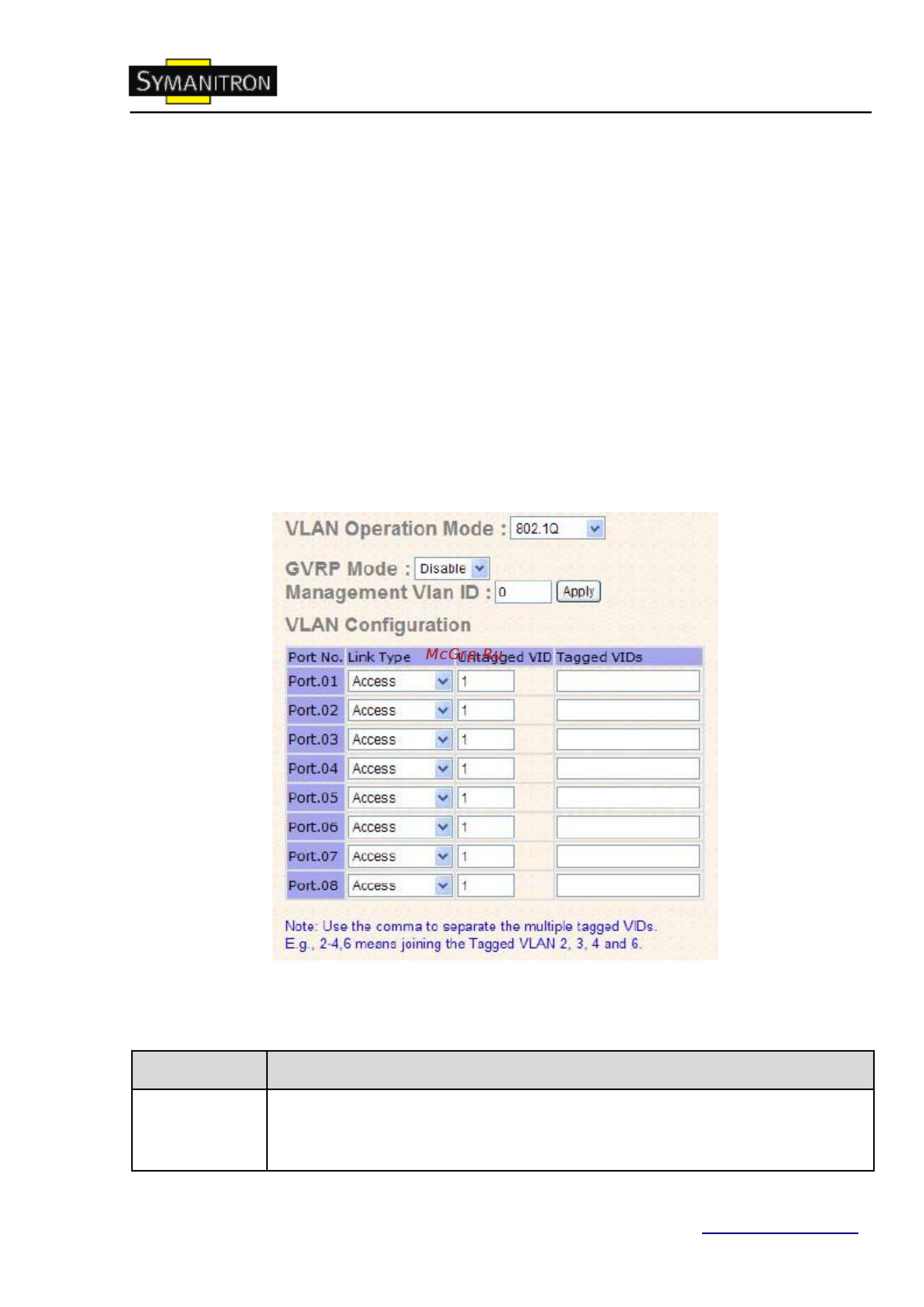

Рис. Интерфейс настройки VLAN Configuration – 802.1Q
В таблице даны описания полей данного окна
Поле
Описание
VLAN
Operation
Mode
Настройка режима работы VLAN: выключена, на основе порта, 802.1Q
