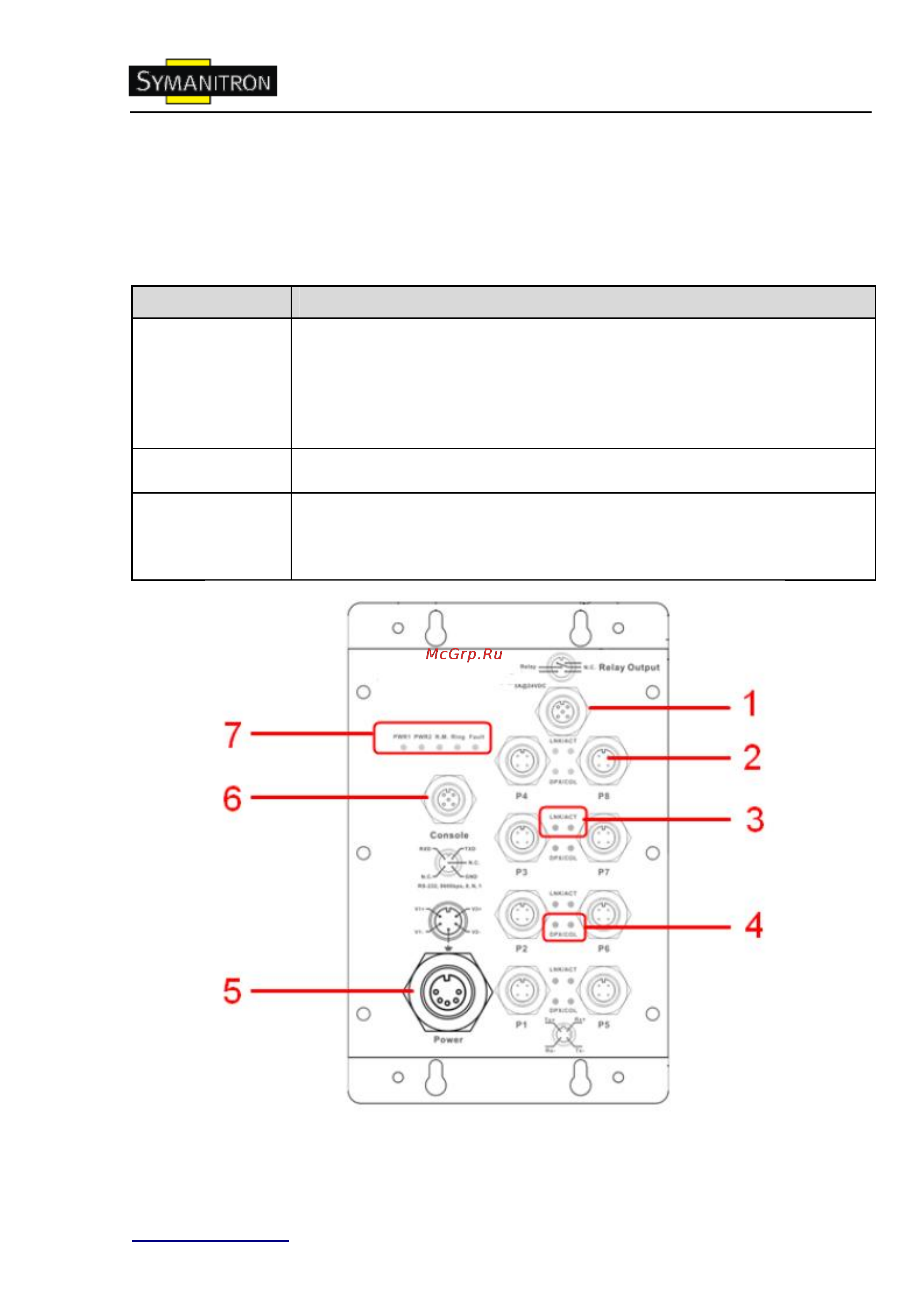

![Symanitron SWMT-80-M12 [8/100] Обзор устройства](/views2/1069089/page8/bg8.png)
Руководство пользователя SWM-80-M12-w/SWM-80-M12-w-BP2
www.symanitron.ru 7
3. Обзор устройства
3.1. Передняя панель
В таблице описана маркировка на SWM-80-M12-W/ SWM-80-M12-W-BP2
Порт
Описание
Ethernet порт
10/100 RJ-45
Ethernet порты 10/100Base-T(X) RJ-45, поддерживающие
автоматическое согласование
Настройки по умолчанию:
Speed: auto
Duplex: auto
Flow control: Disable
Консоль
RS-232 через M12. Настройка скорости передачи данных: 9600bps, 8,
N, 1
Reset
Нажмите и удерживайте кнопку Reset в течение 2-3 секунд, чтобы
перезагрузить коммутатор
Нажимайте и удерживайте кнопку сброса в течение 5 секунд чтобы
перезагрузить коммутатор для сброса до заводских настроек
SWM-80-M12-W/ SWM-80-M12-W-BP2
