GVRP Mode
Включить/отключить функцию GVRP
Management
VLAN ID
Функция управления VLAN обеспечивает сетевому администратору
безопасность сети для управления коммутатором. Доступ к коммутатору
может предоставляться только для устройств в управляемой сети VLAN.
Link Type
3 вида соединений:
Access Link: только один коммутатор; позволяет сгруппировать порты
путем присваивания одинакового VID.
Trunk Link: расширенная версия Access Link; позволяет сгруппировать
порты путем присваивания одинакового VID двум и более коммутаторам.
Hybrid Link: доступны Access Link и Trunk Link
Hybrid (QinQ) Link: включает режим QinQ; позволяет вставить один и
более тегов в исходном VLAN фрейме.
Untagged VID
Установите исходный VLAN идентификатор порта для непомеченных
устройств, подключенных к порту. Интервал от 1 до 4094.
Tagged VIDs
Установите помеченные идентификаторы, чтобы передавать разные
VLAN фреймы на другой коммутатор.
Apply
Нажмите Apply, чтобы активировать настройки

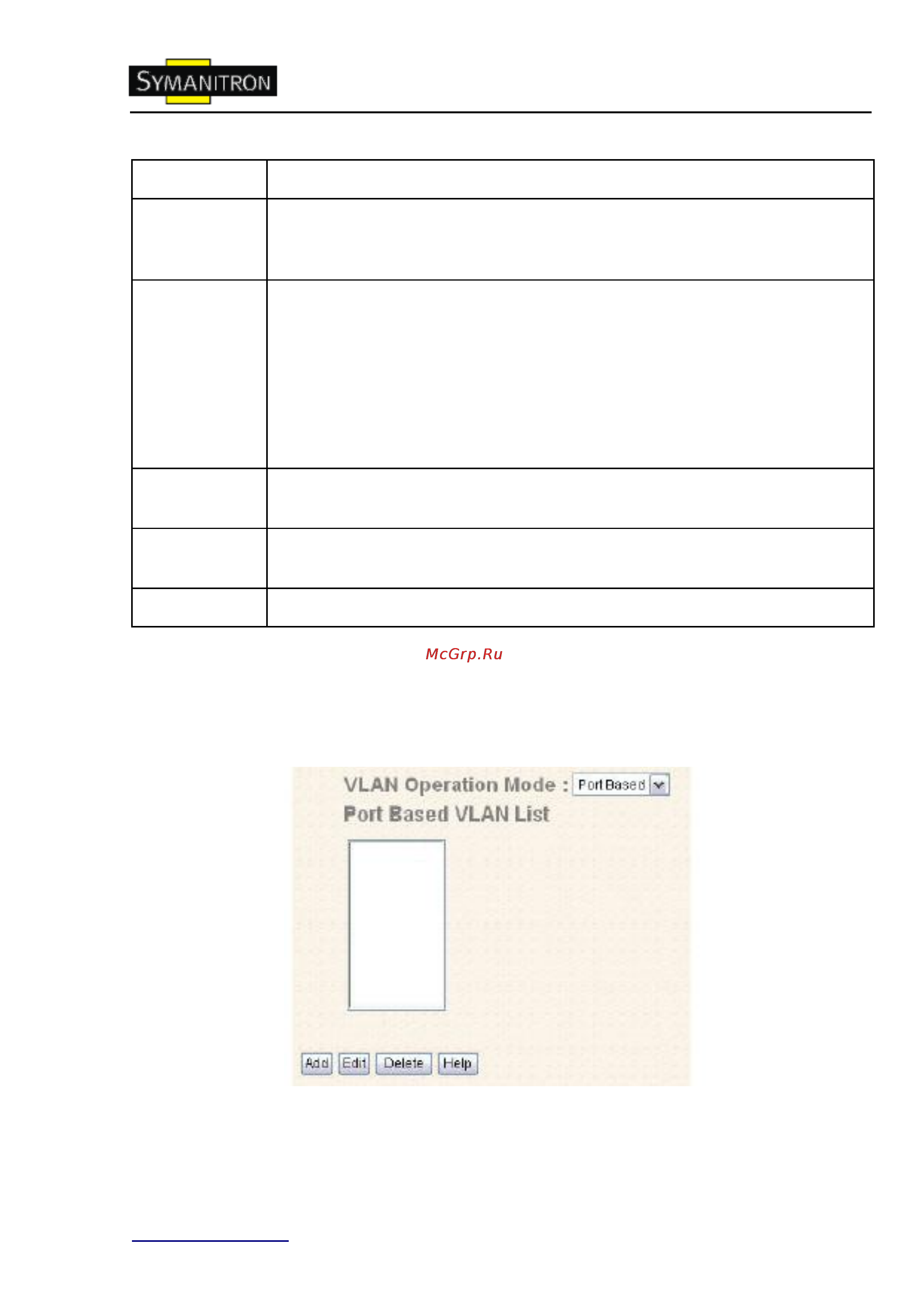

5.1.8.2. Настройка VLAN на основе портов
Трафик передается на порты членов той же группы VLAN, без ограничений на типы
пакетов.
Рис. 1-я настройка VLAN на основе портов
