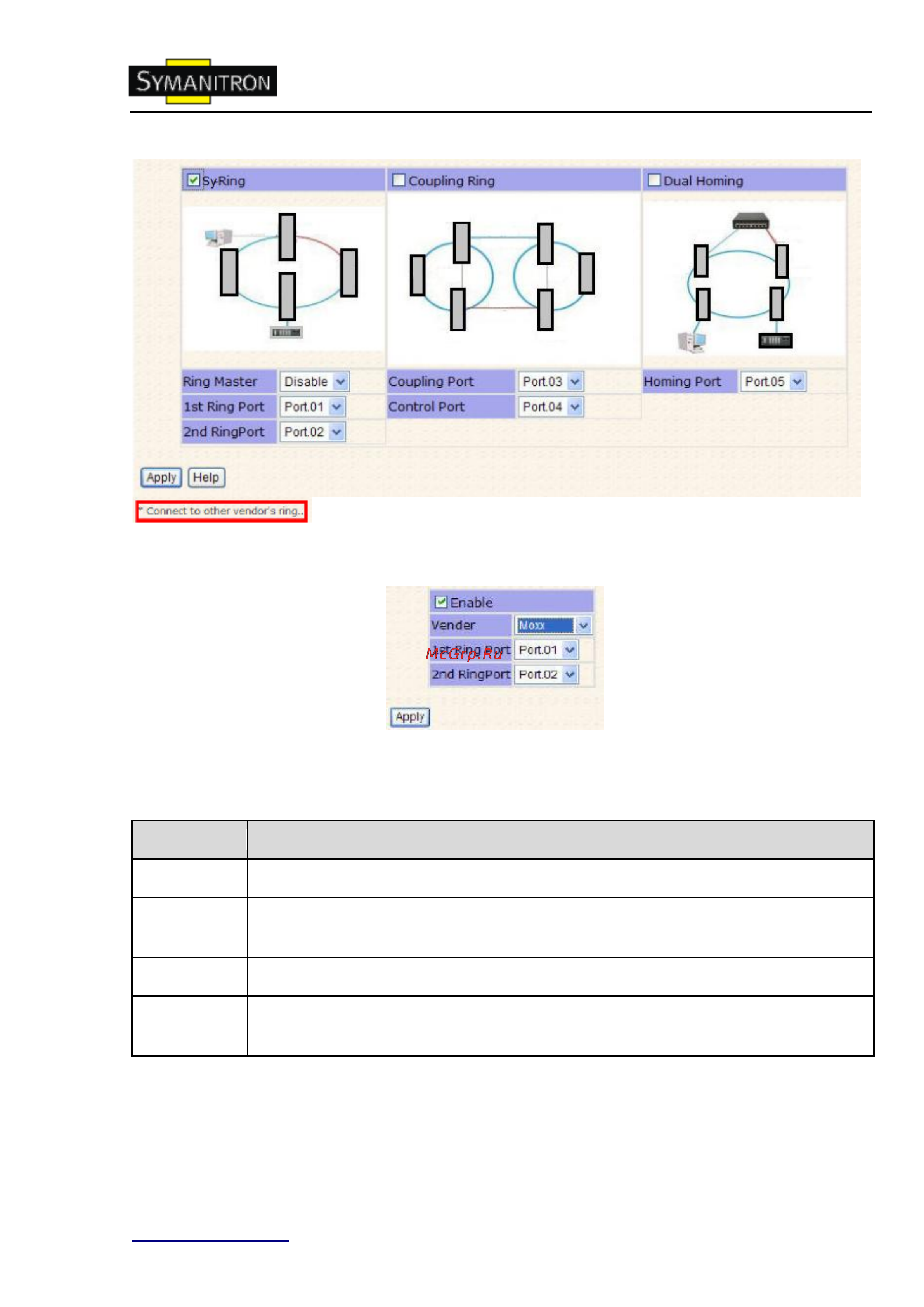

Руководство пользователя SWM-80-M12-w/SWM-80-M12-w-BP2
www.symanitron.ru 31
Нажмите “Connect to other vendor’s ring…..”, чтобы подключиться к сети, построенной
на устройствах других производителей.
Рис. Интерфейс All-Ring
В таблице даны описания полей данного окна
Поле
Описание
Enable
Включение функции All-Ring
Vender
Выбор производителя, к кольцевым топологиям которого вы хотите
подключиться
1sr Ring Port
Выбор подключенного к кольцу порта
2nd Ring
Port
Выбор подключающего к кольцу порта
Применение All-Ring показано на схеме
