Руководство пользователя SWM-162GC
SWM-162GC
www.symanitron.ru 11

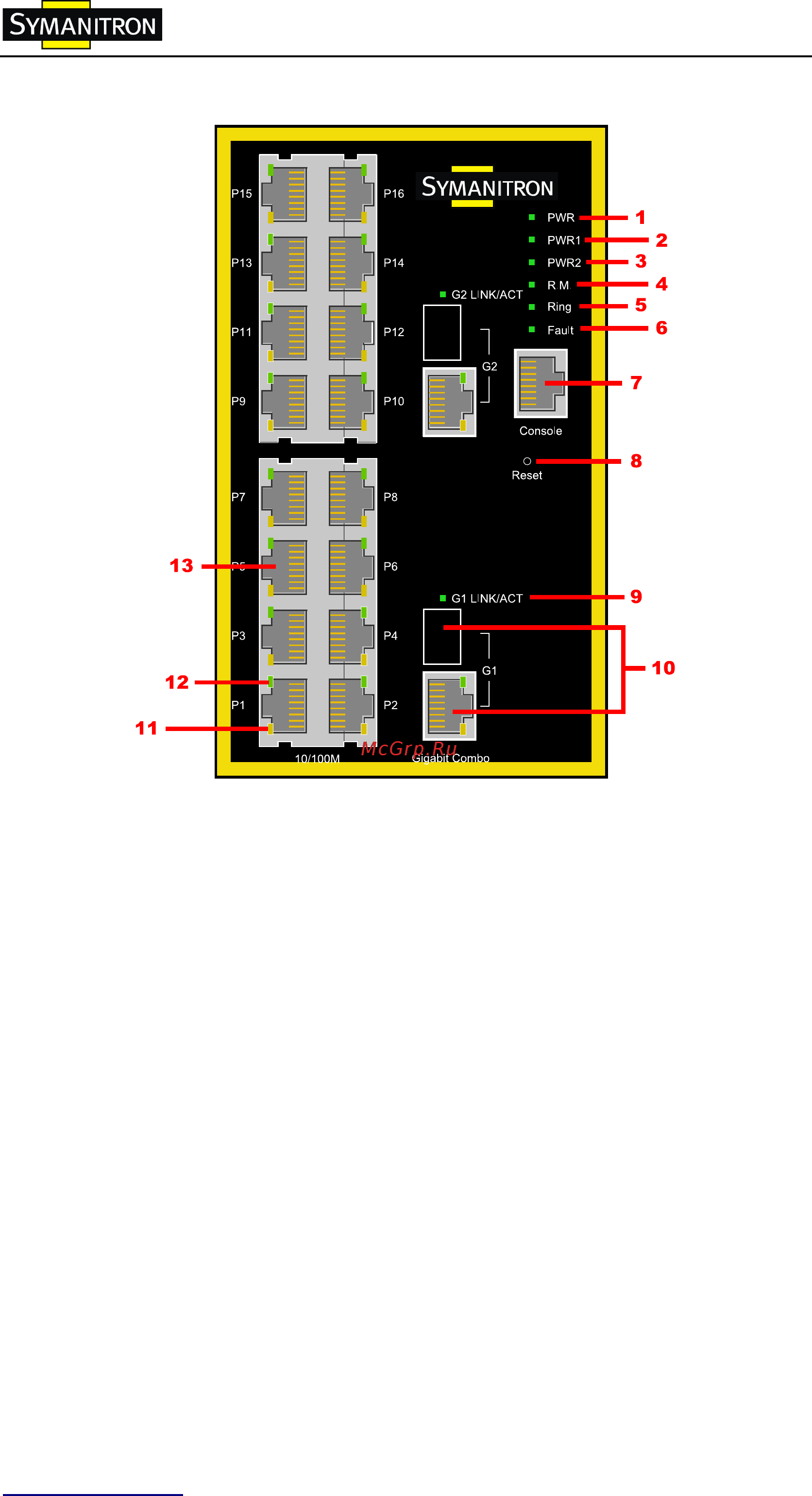

1. Индикатор питания. При наличии питания коммутатора загорится зеленый
светодиод
2. Индикатор питания 1. При подаче питания 1 загорится зеленый светодиод
3. Индикатор питания 2. При подаче питания 2 загорится зеленый светодиод
4. Индикатор R.M (Ring master). Если светодиод горит, значит коммутатор
работает в режиме Ring master (менеджер кольца)
5. Индикация кольцевого резервирования. Если загорается светодиод, значит
активирован режим ко
льцевого резер
вирования
6. Неисправность. Означает неисправность питания или отключение/ неисправность
порта
7. Консольный порт (RJ-45)
8. Кнопка сброса. Удерживайте кнопку от 2 до 3 для сброса, 5 секунд для возврата к
заводским установкам
9. Наличие связи/ активность комбо-портов SFP 1000Base-X
10. Комбинированные гигабитные Ethernet-порты 1000Base-T и 1000Base-X
11. Наличие связи портов 10/100 Base-T(X)
12. Активность канала портов 10/100 Base-T(X)
13. Ethernet-порты 10/100 Base-T(X)
