Руководство пользователя SWM-162GC
16 www.symanitron.ru

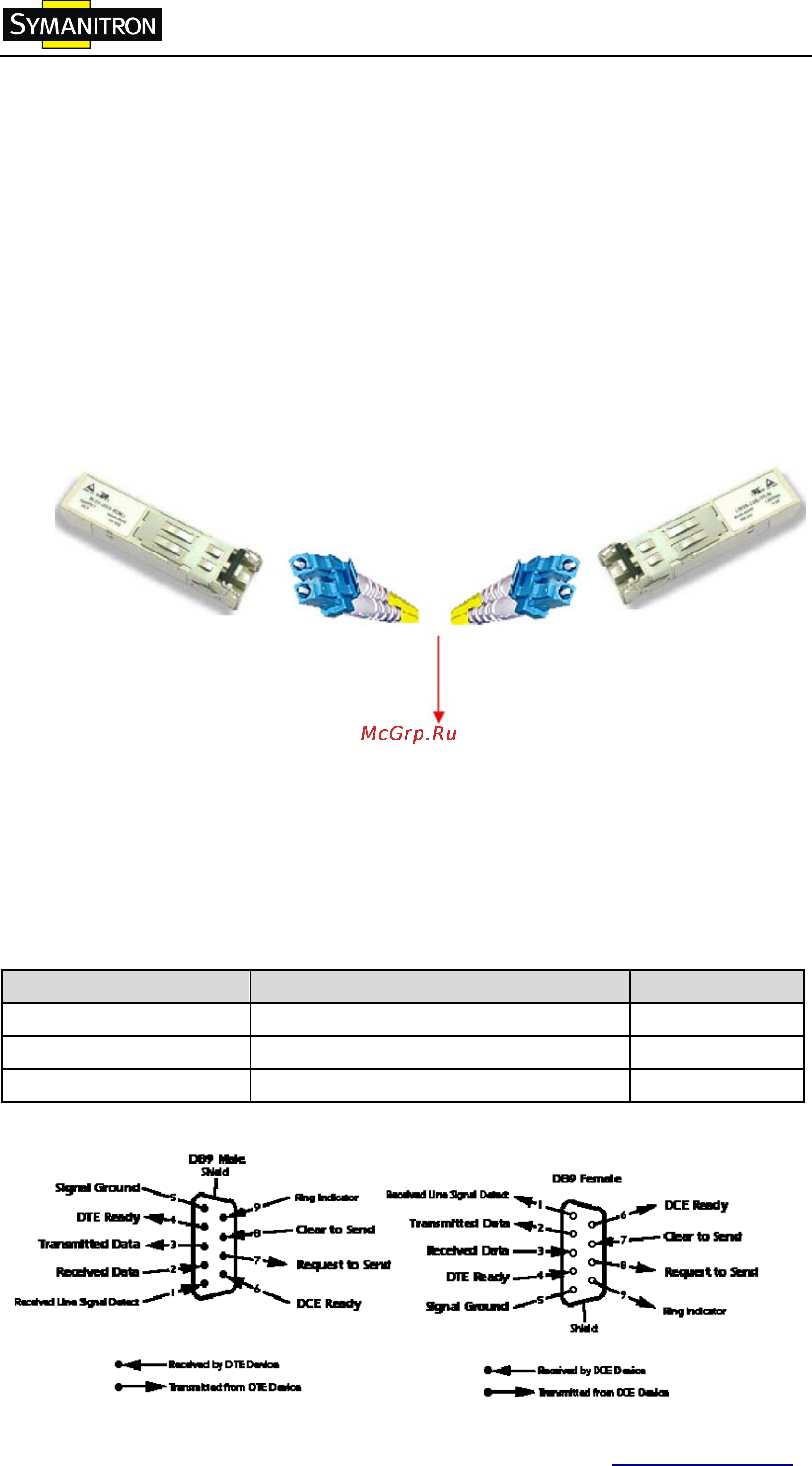

4.2 SFP
Коммутатор SWM-162GC имеет оптические порты с SFP-коннекторами. Имеются
варианты многомодовых и одномодовых портов к коннекторами LC. Имейте в виду, что
порт передатчика (TX) коммутатора A должен быть подключен к порту приемника (RX)
коммутатора B.
Коммутатор A Коммутатор B
Оптоволоконный кабель
4.3 Консольный кабель
SWM-162GC может управляться через консольный порт. Кабель DB-9↔RJ-45
имеется в комплекте. Вы можете подключить данным кабелем консольный порт
коммутатора к ПК.
Контакты ПК (вилка) RS-232 с коннектором DB9 (розетка) DB9 ↔RJ 45
Pin #2 RD Pin #2 TD Pin #2
Pin #3 TD Pin #3 RD Pin #3
Pin #5 GD Pin #5 GD Pin #5
