Руководство пользователя SWM-162GC

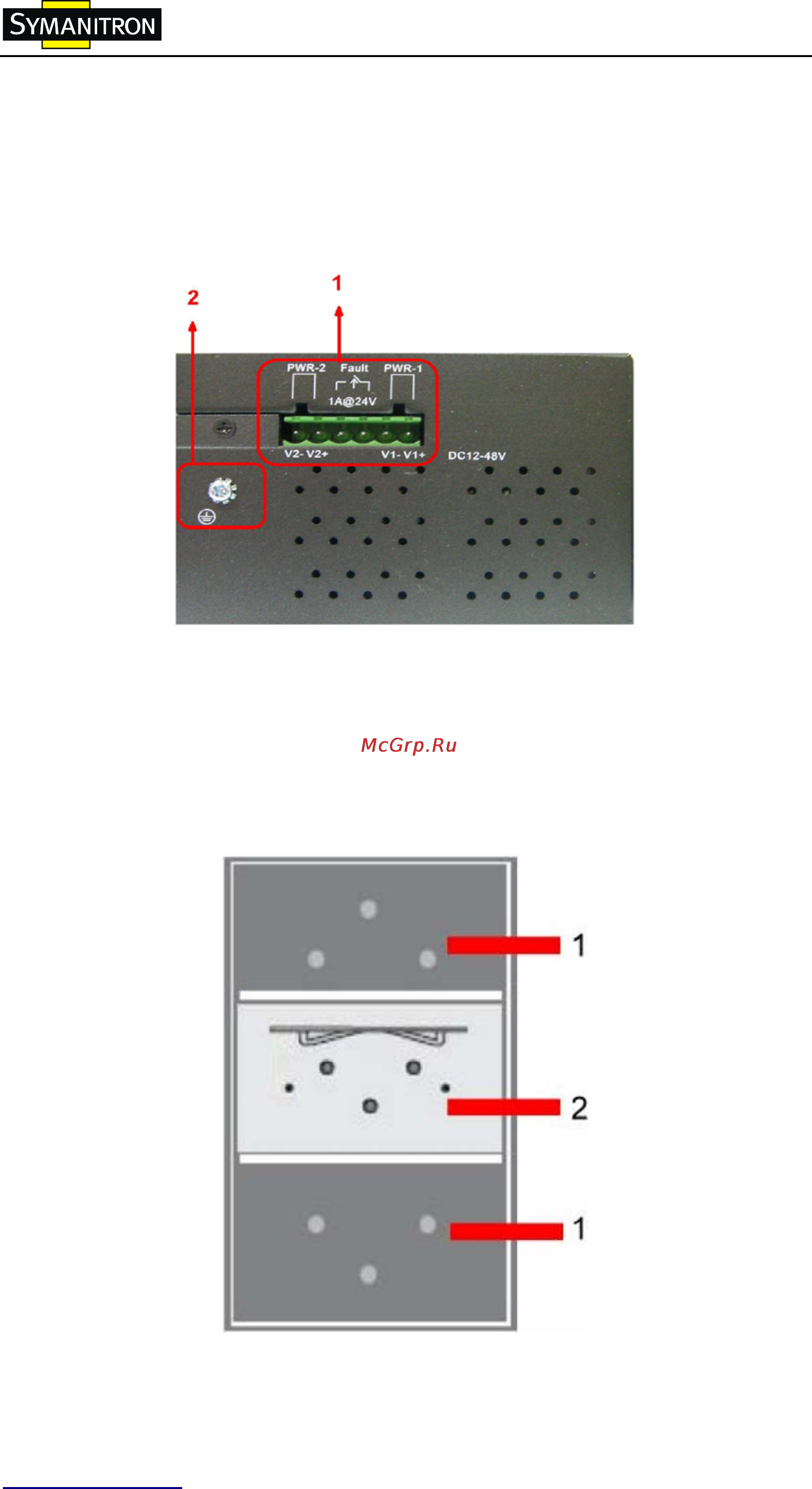

3.3 Нижняя панель
Н
а рисунке показана нижняя панель SWM-162GC:
1
. Клеммная колодка включает: PWR1, PWR2 (48V DC)
2. Винт заземления
.
3.4 Задняя панель
омпоненты задней панели SWM-162GC показаны ниже: К
1
. Отверстие для крепления коммутатора на стену.
2. Приспособление для креплении на DIN-рейку
www.symanitron.ru 13
