ASRock 880G Pro3 Motherboard

ItalianoItaliano

Italiano

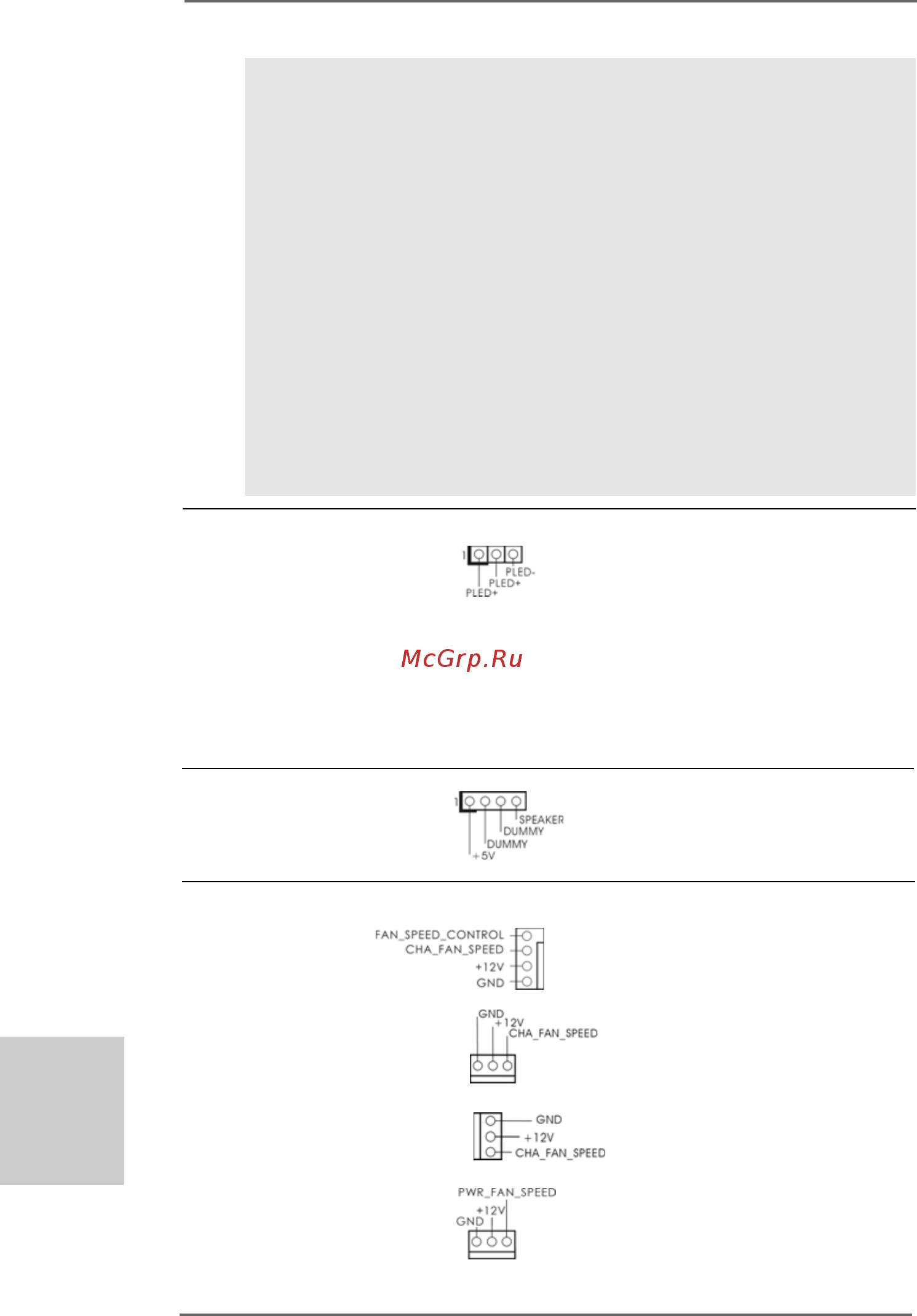

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 40) facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2 Nr. 7)

(3-pin CHA_FAN3)

(vedi p.2 Nr. 12)

(3-pin PWR_FAN1)

(vedi p.2 Nr. 2)

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 item 20)

LED di accensione Collegare il LED di accensione

(3-pin PLED1) chassi per indicare lo stato di

(vedi p.2 Nr. 21) alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED è

spento in stato S3/S4 o S5

(spegnimento).

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale del

telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a

lampeggiare quando il sistema è in stato di standby S1. Il LED è spento

quando il sistema è in stato di sospensione /ibernazione S3/S4 oppure

spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione, interruttore di

ripristino, LED d’alimentazione, LED attività disco rigido, casse, eccetera.

Quando si collega il modulo del pannello frontale a questo header, assicurarsi

che l’assegnazione dei fili e dei pin sia fatta corrispondere in modo

appropriato.
