ASRock 880G Pro3 [54/262] Anschlüsse 2 anschlüsse 2 anschlüsse 2 anschlüsse 2 anschlüsse

5454

ASRock 880G Pro3 Motherboard

DeutschDeutsch

Deutsch

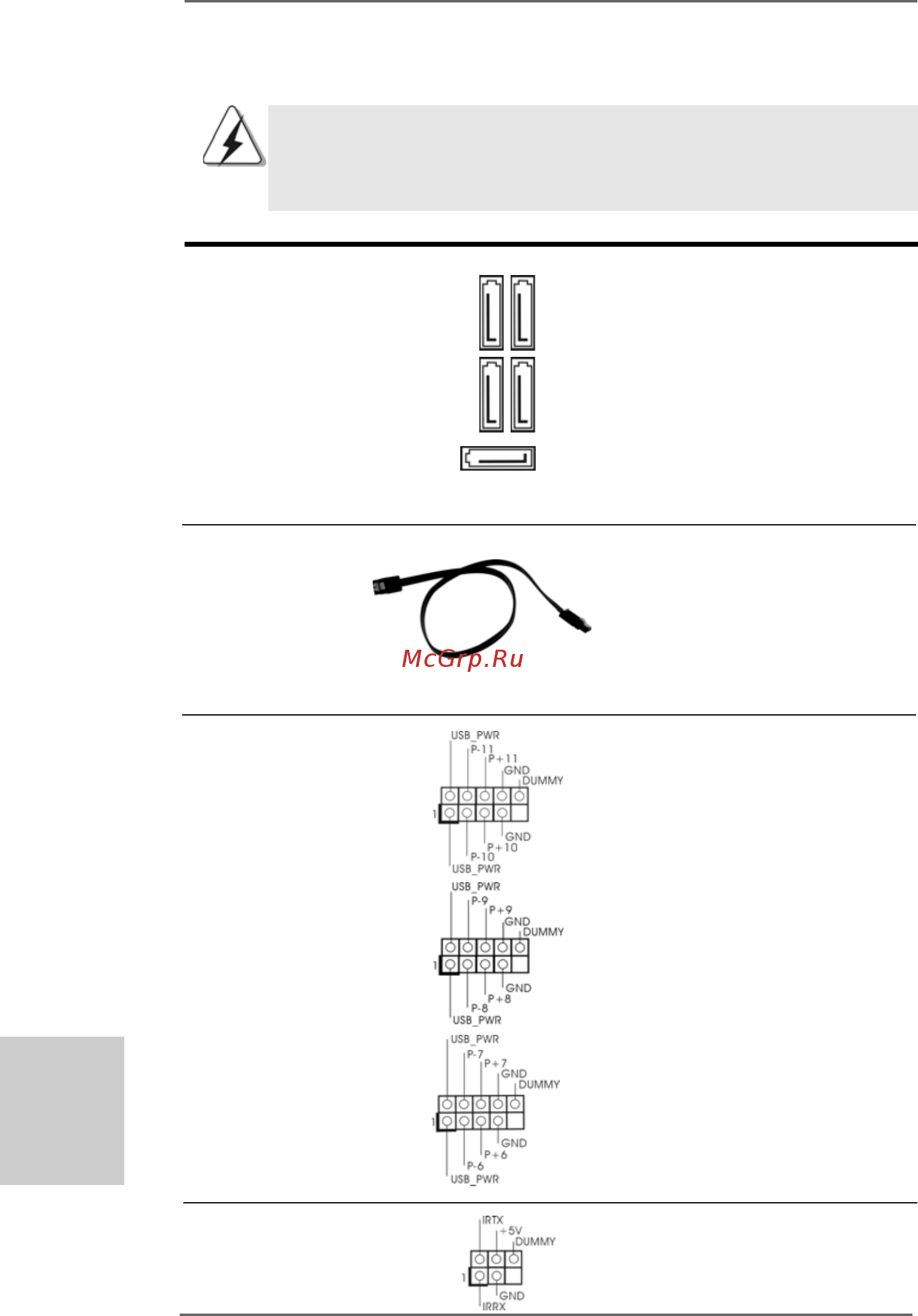

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB10_11) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 27) I/O-Anschlüssen befinden sich

drei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB8_9) Anschlussleiste werden zwei

(siehe S.2 - No. 29) USB 2.0-Ports unterstützt.

(9-pol. USB6_7)

(siehe S.2 - No. 30)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende-

(siehe S.2 - No. 32) und Empfangs-Infrarotmodul.

Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3-

(SATAIII_1: siehe S.2 - No. 17) (SATA3-)Verbínder

(SATAIII_2: siehe S.2 - No. 16) unterstützten SATA-Datenkabel

(SATAIII_3_6: siehe S.2 - No. 14) für interne

(SATAIII_4: siehe S.2 - No. 15) Massenspeichergeräte. Die

(SATA3_5: siehe S.2 - No. 18) aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

6,0 Gb/s.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die

(Option) SATA3 Festplatte oder das

SATA3 Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

2.8 Anschlüsse2.8 Anschlüsse

2.8 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

SATAIII_1 SATAIII_3

SATA3_5

SATAIII_2 SATAIII_4
