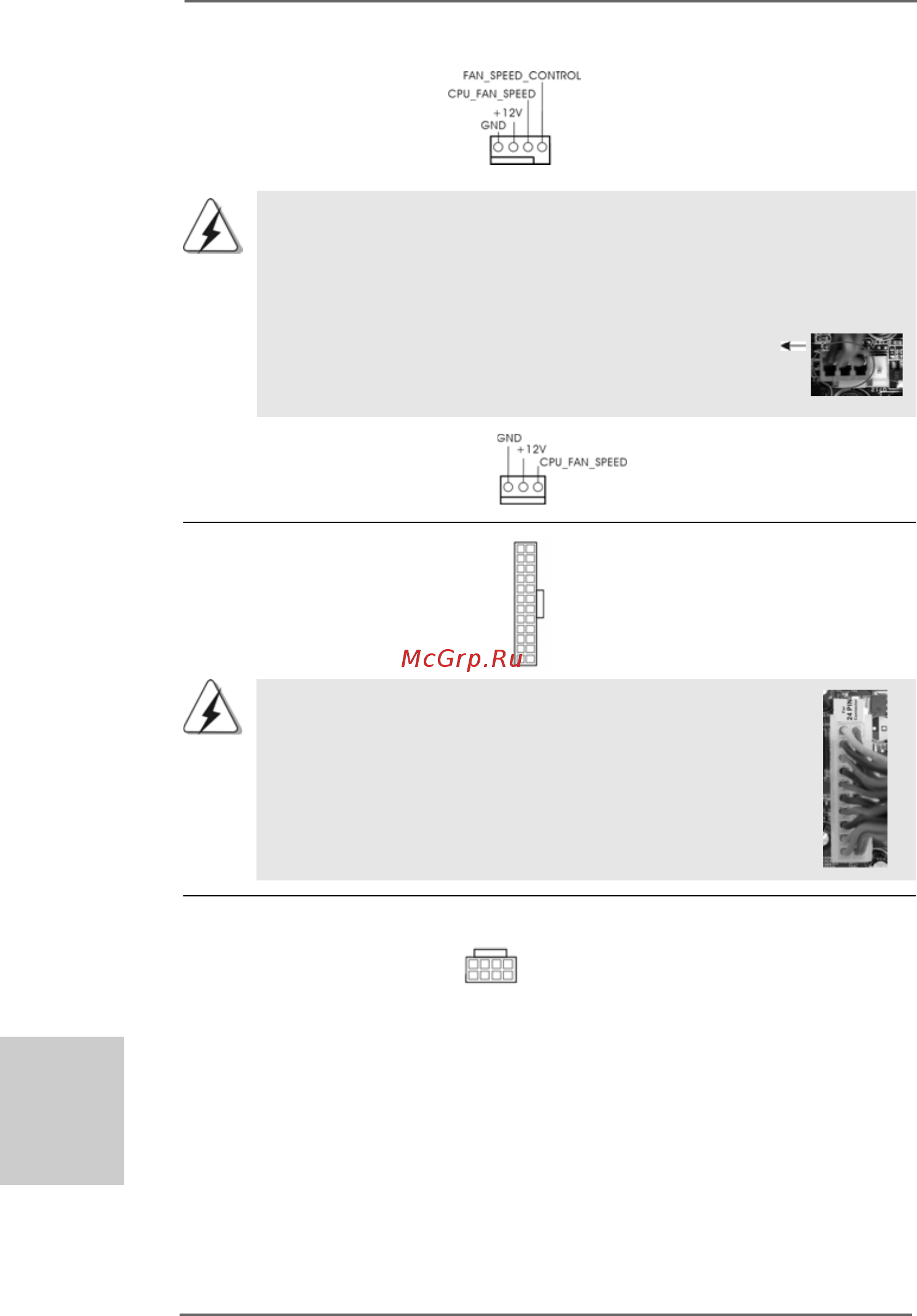

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 6) sur la broche de terre.

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur

de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner

même sans la fonction de commande de vitesse du ventilateur. Si vous

prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur

du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches

1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

1 2 3 4

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 24) d’alimentation ATX sur ce

(voir p.2 fig. 10) connecteur.

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner si vous

adopter une alimentation traditionnelle ATX 20 broches. Pour

utiliser une alimentation ATX 20 broches, branchez à

l’alimentation électrique ainsi qu’aux broches 1 et 13.

Connecteur d’alimentation Veuillez noter qu’il est nécessaire

12V ATX de connecter une unité

(ATX12V1 br. 8) d’alimentation électrique avec

(voir p.2 fig. 1) prise ATX 12V sur ce

connecteur afin d’avoir une

alimentation suffisante. Faute de

quoi, il ne sera pas possible de

mettre sous tension.

(CPU_FAN2 br. 3)

(voir p.2 No. 5)

8 5

4 1
