Руководство пользователя DS-41A-w и DS-81A-w
6 www.symanitron.ru
3. Обзор устройств
3.1. Передняя панель

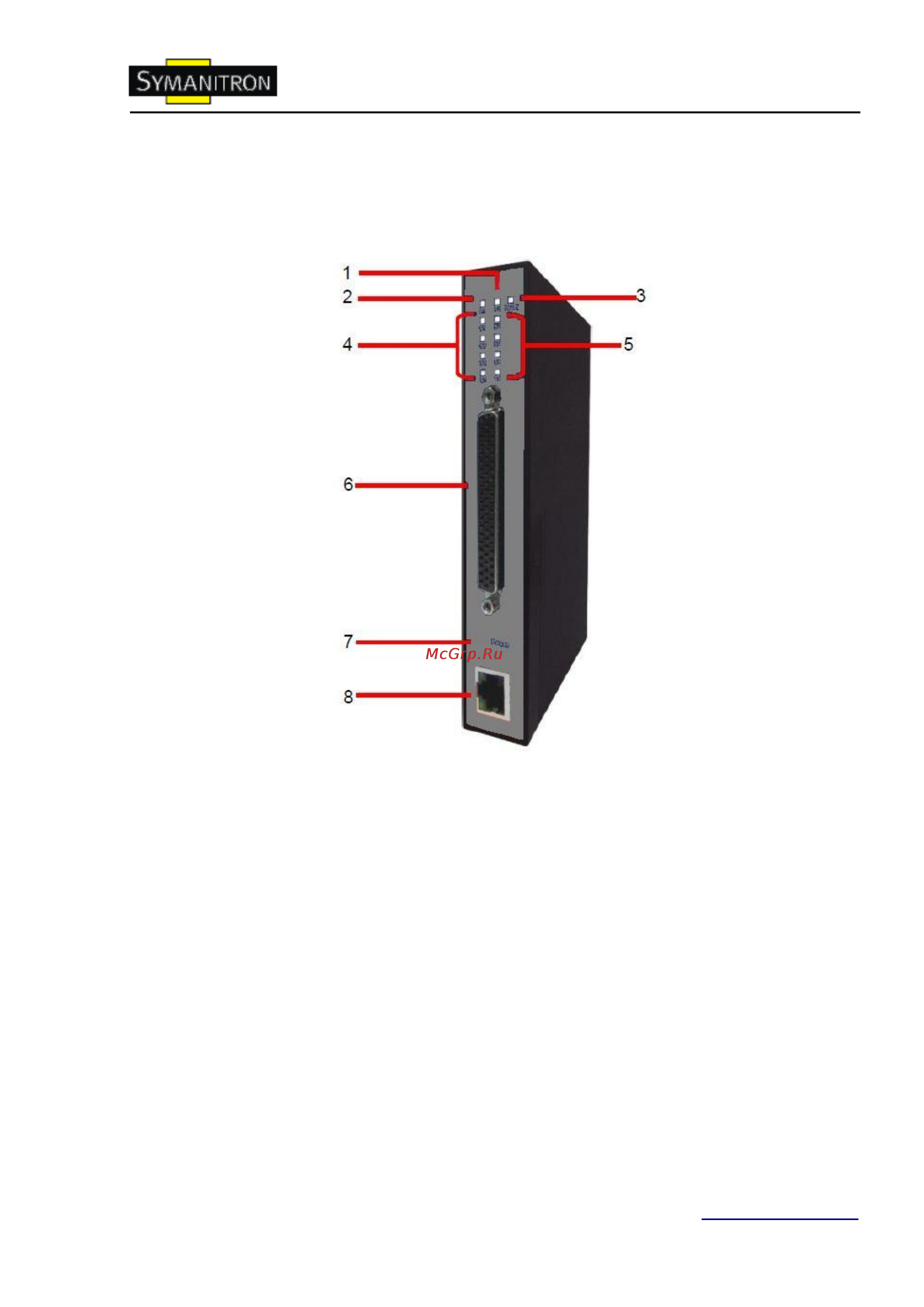

1. Индикатор PWR1 и состояния системы. При подключении PWR1 загорается
зеленая лампочка.
2. Индикатор PWR2 и состояния системы. При подключении PWR2 загорается
зеленая лампочка.
3. Индикатор сбоя. При обнаружении сбоя загорается красная лампочка.
4. Индикатор состояния последовательного порта. При передаче данных загорается
зеленая лампочка (S5~S8 доступны только для DS-81A-w)
5. Индикатор состояния последовательного порта. При передаче данных загорается
зеленая лампочка (S5~S8 доступны только для DS-81A-w)
6. DB62 “мама”
7. Кнопка сброса настроек, нажимайте в течение 10 секунд, чтобы сбросить настройки
до заводских.
8. 10/100Base-T(X) Ethernet порт
