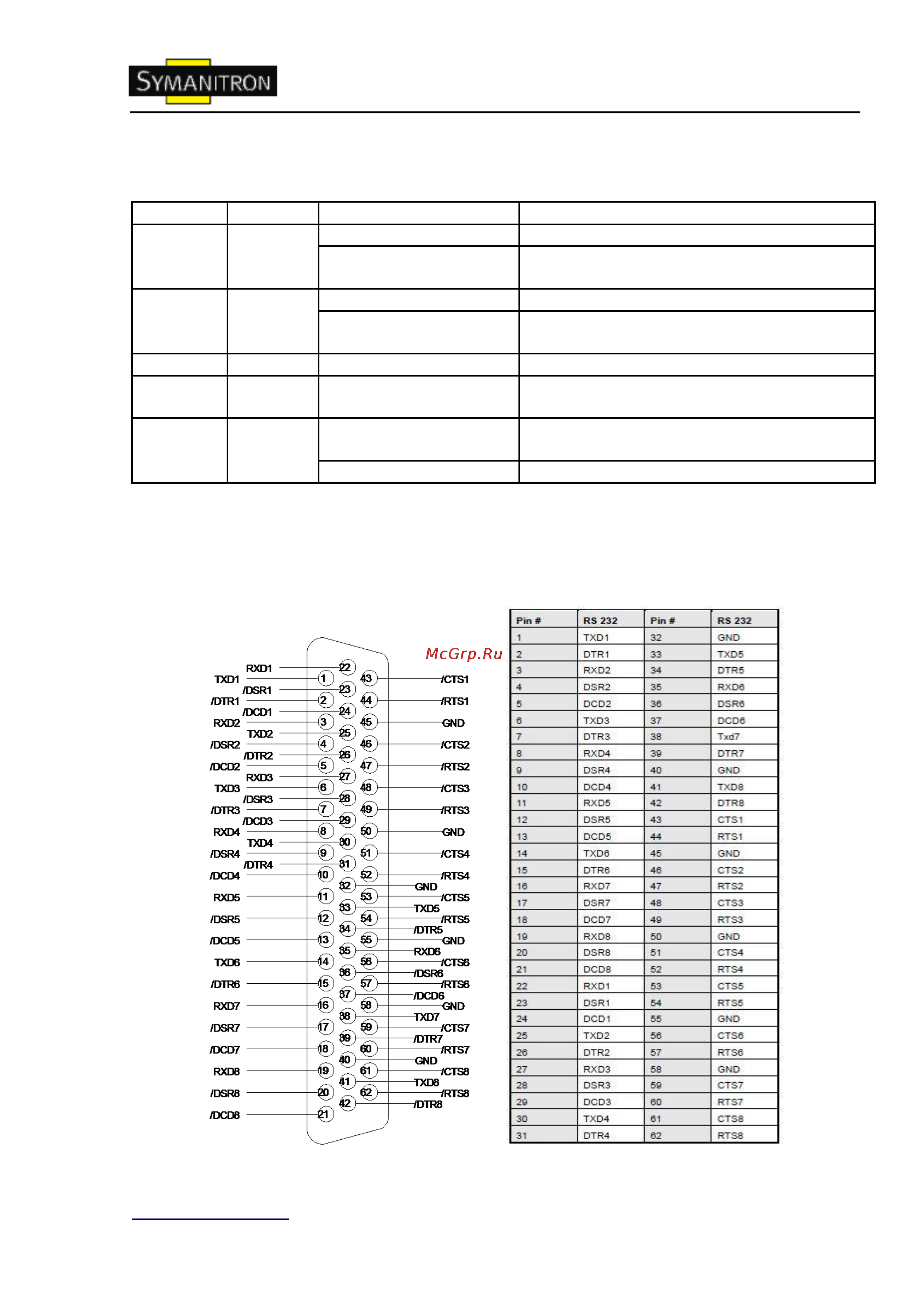

![Symanitron DS-41A [8/50] Индикаторы на передней панели](/views2/1069147/page8/bg8.png)
Руководство пользователя DS-41A-w и DS-81A-w
www.symanitron.ru 7
3.2. Индикаторы на передней панели
Индикатор
Цвет
Состояние
Описание
PWR1
зеленый
Включен
Питание подключено
Мигает
Система загружается/
определяется администратором
PWR2
зеленый
Включен
Питание подключено
Мигает
Система загружается/
определяется администратором
Fault
оранжевый
Включен
Обнаружение сбоя или отказа
S1~S8
зеленый
Мигает
Последовательный порт передает/получает
данные (S5~S8 доступны только для DS-81A-w)
ETH
зеленый/
оранжевый
Зеленый/оранжевый
включен/мигает
100 Мбит/с LNK/ACT
Зеленый включен/мигает
10 Мбит/с LNK/ACT
Таблица 3-1 Индикаторы на передней панели
3.3. Последовательные порты
На передней панели DS-41A-w и DS-81A-w имеются 8 последовательных портов:
Таблица 3-2 Назначение контактов (S5~S8 доступны только для DS-81A-w)
