ASRock AOD790GX/128M Motherboard

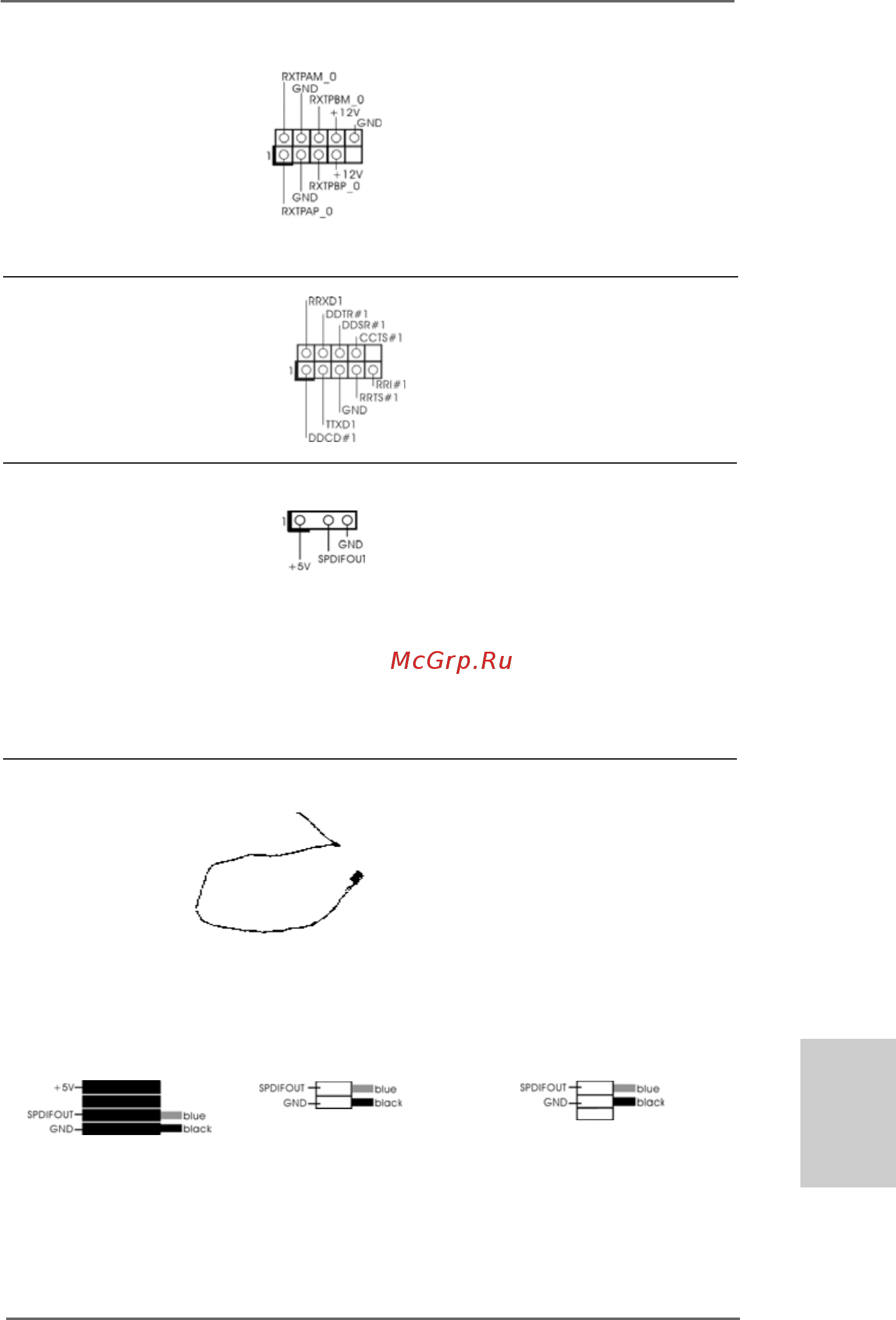

Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 3 pin) una salida SPDIF la tarjeta VGA

(ver p.2, No. 32) HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

cabecera.

Cable HDMI_SPDIF Conecte el extremo negro (A) del

(Opcional) cable HDMI_SPDIF en la

cabecera HDMI_SPDIF de la

placa base. Conecte después el

extremo blanco (B o C) del cable

HDMI_SPDIF en el conector

HDMI_SPDIF de la tarjeta VGA

HDMI.

A. Extremo negro B. Extremo blanco (2 patillas) C. Extremo blanco (3 patillas)

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un

(vea p.2, No. 28) módulo de puerto COM.

Jefe de IEEE 1394 Además de un puerto de IEEE

(9-pin FRONT_1394) 1394 del defecto en el panel de

(ver p.2, N. 26) I/O, hay un jefe de IEEE 1394

(FRONT_1394) en esta placa

base. Este jefe de IEEE 1394

puede apoyar un puerto de

IEEE 1394.
