ASRock AOD790GX/128M Motherboard
DeutschDeutsch
DeutschDeutsch
Deutsch
die rotgestreifte Seite auf Stift 1
Diese sechs Serial ATA
(SATA II) -Anschlüsse
unterstützen interne SATA-
oder SATA II-Festplatten. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.

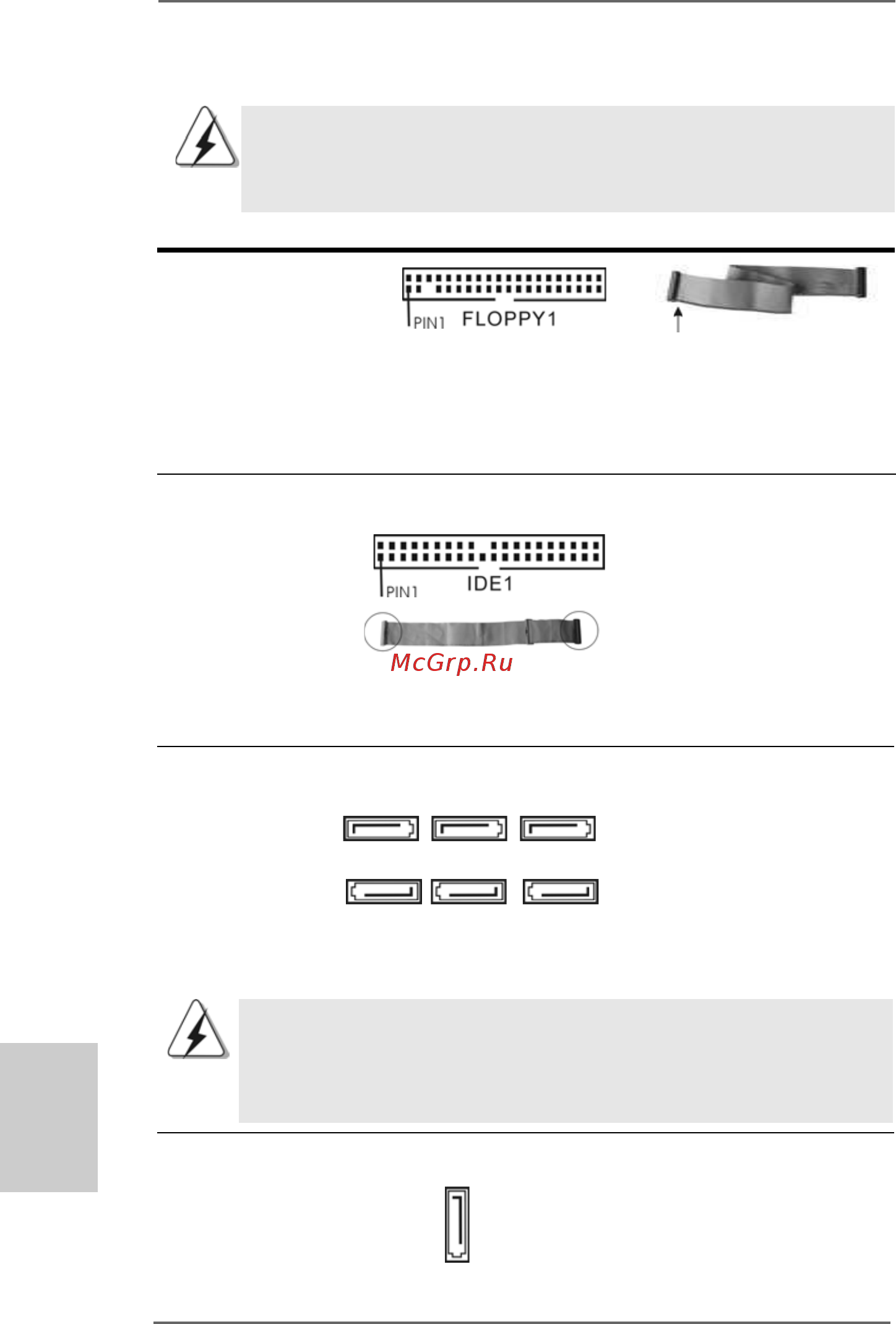

2.8 Anschlüsse2.8 Anschlüsse
2.8 Anschlüsse2.8 Anschlüsse
2.8 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2, No. 27)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (blau)
(39-pin IDE1, siehe S.2, No. 10)
Blauer Anschluss Schwarzer Anschluss
zum Motherboard zur Festplatte
80-adriges ATA 66/100/133 Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
Seriell-ATAII-Anschlüsse
(SATAII_1: siehe S.2, No. 19)
(SATAII_2: siehe S.2, No. 20)
(SATAII_3: siehe S.2, No. 18)
(SATAII_4: siehe S.2, No. 16)
(SATAII_5: siehe S.2, No. 17)
(SATAII_6: siehe S.2, No. 15)
SATAII_1 SATAII_3 SATAII_5
SATAII_2 SATAII_4 SATAII_6
SATAII_6 Verbindungsstück kann für interne Speichervorrichtung benutzt
werden oder an eSATAII Verbindungsstück angeschlossen werden, um eSATAII
Vorrichtung zu unterstützen. Bitte lesen Sie „SATAII Schnittstellen Einleitung“
auf Seite 32 für Details über eSATAII-und eSATAII-Installationsverfahren.
eSATAII_TOP
eSATAII-Anschlüsse
(eSATAII_TOP: siehe S.2 - No. 1)
Dieses eSATAII Verbindungsstück
unterstützt SATA Datenkabel für
externe SATAII Funktion. Die
gegenwärtige eSATAII
Schnittstelle erlaubt bis 3.0 Gb/s
Datenübertragungsrate.
