1
Русский

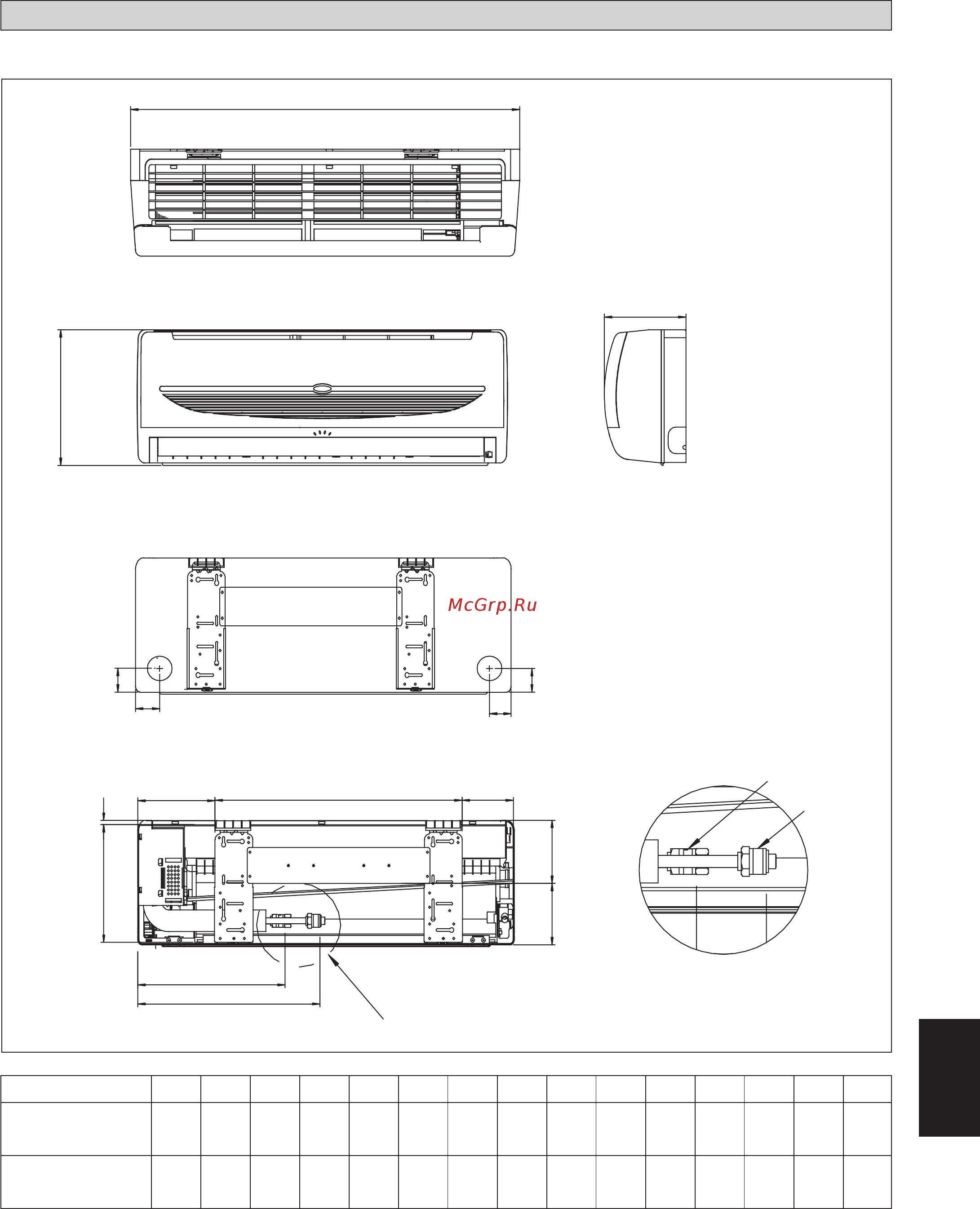

СХЕМА И РAЗМЕРЫ
Комнатный блок
A
ВИД СВЕРХУ
ВИД СПЕРЕДИ ВИД СБОКУ
B
I
I
C
MJ
МОНТАЖНАЯ ПЛИТА
СМОТРИТЕ ДЕТАЛЬНУЮ
ИНФОРМАЦИЮ A
ВОДОВЫПУСК
ВОДОЗАБОР
K
ДЕТАЛЬНАЯ ИНФОРМАЦИЯ A
L
FDG
ON
E
H
Размер ABCDEFGHI JKLMNO
FWT02BATNMV1 799 260 198 379 246 185 124 8 56 50 350 379 50 128 132
(31,5) (10,2) (7,8) (15,0) (9,7) (7,3) (4,9) (0,3) (2,2) (2,0) (13,8) (15,0) (2,0) (5,1) (5,2)
FWT03BATNMV1/ 899 260 198 590 246 185 124 8 56 50 435 495 50 128 132
FWT04BATNMV1 (35,4) (10,2) (7,8) (23,2) (9,7) (7,3) (4,9) (0,3) (2,2) (2,0) (17,1) (19,5) (2,0) (5,1) (5,2)
Перевод оригинальных
инструкций
Все размеры указаны в мм/(дюймах)
9 WMGW-1205(1) RU DAIKIN 4/5/10, 5:21 PM1
Содержание
- Installation manual 1
- Комнатный блок 2
- Русский 2
- Схема и рaзмеры 2
- Комнатный блок 3
- Вhиmahиe 4
- Меры предосторожности 4
- Оctopoжho 4
- Пpeдупpeждehиe 4
- Руководство по установке 4
- Русский 4
- Выводы водовыпуска и водозабора внутреннего блока оборудованы резьбовым соединением для откачки воздуха на водяной коллектор установлен воздушный вентиль для отключения или переключения потока охлажденной воды через обходные трубы необходим с 3 выводами для установки на открытом воздухе рекомендуется применение трубки из черного металла трубки из полиуретана трубки из поливинилхлорида а также медной трубки во избежание конденсации все типы трубок и соединений должны быть изолированы полиуретаном типа armaflex или подобного для установки не используйте загрязненную или поврежденную трубку или оборудование некоторые основные элементы оборудования должны быть установлены в системе увеличения мощности и облегчения проведения технического обслуживания например запорный клапан уравновешивающий клапан с 2 или 3 выводами фильтр сетчатый фильтр грубой очистки и т д 5
- Не устанавливайте блок на высоте свыше 2 000 м 5
- Оctopoжho 5
- Пpocвepлитe коничecким свepлoм 5
- Подключение системы трубок 5
- Трубопровод дренажа воды 5
- Установите модуль на панель крепления 5
- Установка комнатного блока 5
- Fwt02 06batnmv1 6
- Русский 6
- Электрическая схема соединений 6
- Модель fwt02batnmv1 fwt03batnmv1 fwt04batnmv1 ионизатор 7
- Модель fwt05batnmv1 fwt06batnmv1 ионизатор 7
- Оctopoжho 7
- Примечание блок входит в стандартный обогревательный насос и предназначен для клапанного применения 7
- Датчик ик сигналов 8
- Модуль охлаждения обогревательный насос 8
- Операция модуля кондиционера 8
- Показания индикаторов 8
- Показания индикаторов сид модуля охлаждения обогревательный насос 8
- Показания индикаторов сид нормальные условия функционирования и сбой модуля охлаждения обогревательный насос 8
- Примечание в зависимости от наличия ионизатор не является обязательным 8
- Режим осушения 8
- Русский 8
- Скорость вентилятора и номинальная охлаждающая способность 8
- Управление горизонтальным потоком воздуха 8
- 0 114 8 9
- 0 60 8 9
- 0 60 8 11 0 51 8 9
- 0 60 8 температура 9
- 0 75 2 18 0 64 4 температура 9
- 0 86 0 температура минимальная наружная 5 0 23 0 6 0 21 2 температура 9
- 0 89 6 23 0 73 4 9
- Внимание 9
- Если произошло внезапное отключение тока при работающем блоке то он автоматически возобновит тот же операционный режим при восстановлении подачи питания применимо только для устройств имеющих данную функцию 9
- Процедуры технического обслуживания 9
- Рабочий диапазон 9
- Сервис и техническое обслуживание 9
- Температура ts c f th c f 9
- Тепловой носитель вода температура воды 5 50 c максимальное давление воды 16 бар температура воздуха как указано ниже 9
- Узлы обслуживания 9
- Функция беспорядочного автостарта 9
- Эксплуатационные ограничения 9
- Аогда бодуль вe жассчитан ва ћспольэование в кечение длительного времени 10
- Внимание 10
- Русский 10
- Если неисправность неустранима пожалуйста обращайтесь к вашему местному дилеру специалисту 11
- Меры по устранению 11
- Неисправность 11
- Причины 11
- С любыми вопросами по поводу запасных частей обращайтесь пожалуйста к уполномоченному дилеру при обнаружении сбоев в работе кондиционера немедленно выключите питание сети блока проверьте нижеследующие признаки неисправностей причины и советы простейших мер по устранению 11
- Daikin europe n v 12
- En60335 2 40 12
- Fwt02batnmv1 fwt03batnmv1 fwt04batnmv1 fwt05batnmv1 fwt06batnmv1 12
- Jiro tomita vice president ostend 26th of april 2010 12
- Low voltage 2006 95 ec machinery 2006 42 ec electromagnetic compatibility 2004 108 ec 12
- Pw54723 15f 12
- Pw54723 15f fm page 1 monday april 26 2010 1 30 pm 12
