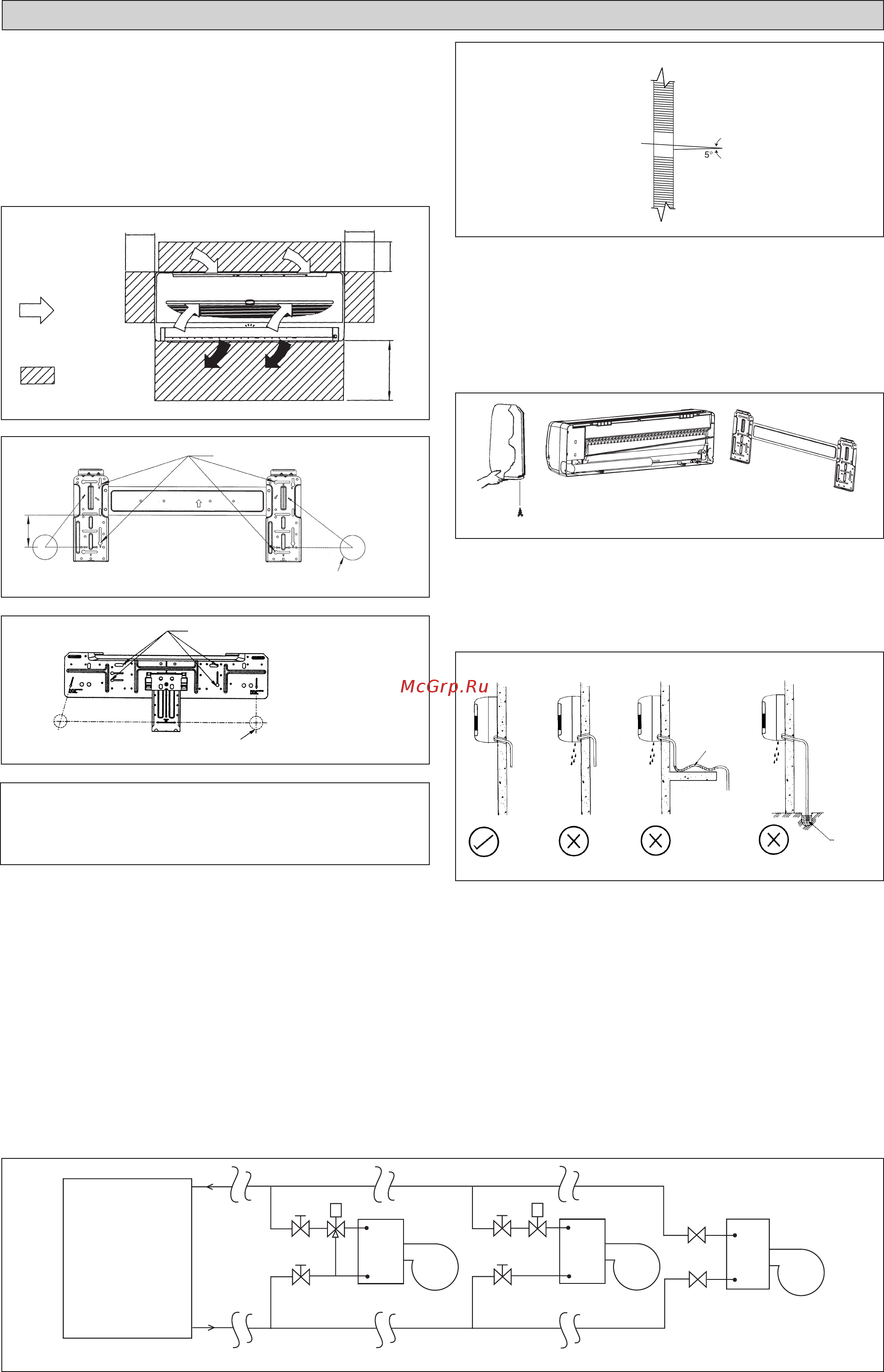

4
Трубопровод Дренажа Воды
Внутренняя дренажная труба должна быть установлена с
уклоном вниз для дренажа. Избегайте ситуаций, которые могут
привести к течи воды.
Правильно
Погруженный
Конец в
Воду
Течь
Воды
Течь
Воды
Течь
Воды
Неправильно
Неправильно
Неправильно
Слив
Пренаж Воды
Влагозад-
ержание
Подключение системы трубок
Выводы водовыпуска и водозабора внутреннего блока оборудованы резьбовым соединением. Для откачки
воздуха, на водяной коллектор установлен воздушный вентиль.
Для отключения, или переключения потока охлажденной воды через обходные трубы, необходим с 3
выводами.
Для установки на открытом воздухе, рекомендуется применение трубки из черного металла, трубки из
полиуретана, трубки из поливинилхлорида, а также медной трубки.
Во избежание конденсации, все типы трубок и соединений должны быть изолированы полиуретаном
(типа ARMAFLEX, или подобного).
Для установки не используйте загрязненную или поврежденную трубку или оборудование.
Некоторые основные элементы оборудования должны быть установлены в системе увеличения мощности
и облегчения проведения технического обслуживания, например, запорный клапан, уравновешивающий
клапан, с 2 или 3 выводами, фильтр, сетчатый фильтр грубой очистки, и т.д.
Клапан с тремя выводами
Клапан с двумя
выводами
Радиатор
Запорный
клапан
Хорошая настройка Плохая настройка
FCUFCUFCU
Наихудшая настройка
Внутренний модуль должен быть установлен так, чтобы
предотвратить столкновение выпуска холодного воздуха с
возвращающимся потоком горячего воздуха. Пожалуйста,
оставьте пространство для установки, как показано на рисунке.
Не устанавливайте внутренний модуль там, где модуль
подвергается воздействию прямых солнечных лучей. Также
расположение должно быть удобным для прокладки
трубопроводов и дренажа и удалено от дверей и окон.
Рacпoлoжeниe Шypyпoв Нa Стeнe
72,0
Центральная Линия
Отверстие Ø 65 мм в стене
Отверстие Ø 65 мм в стене
Пространство Для
Ремонта и Технического Обслуживания
Направление
Потока
Воздуха
Выше
уровня
глаз
50,0 MM 50,0 MM
50,0 MM
УСТАНОВКА КОМНАТНОГО БЛОКА
Установите Модуль На Панель Крепления
Навесьте модуль на верхнюю часть панели крепления
(Подвесьте двумя крючками задней верхней части внутреннего
модуля на верхний край панели крепления). Удостоверьтесь,
что крючки на панели крепления установлены должным
образом посредством раскачивания их влево и вправо.
1. Навесьте модуль на панель крепления.
Пpocвepлитe
Коничecким
Свepлoм
Комнатная Сторна
Улицная Сторна
Рacпoлoжeниe Шypyпoв Нa Стeнe
Запорный
клапан
Запорный
клапан
Запорный
клапан
Запорный
клапан
Запорный
клапан
! ОCTOPOЖHO
•
Не устанавливайте блок на высоте свыше 2 000 м.
9 WMGW-1205(1) RU DAIKIN 4/5/10, 5:21 PM4
