Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 41

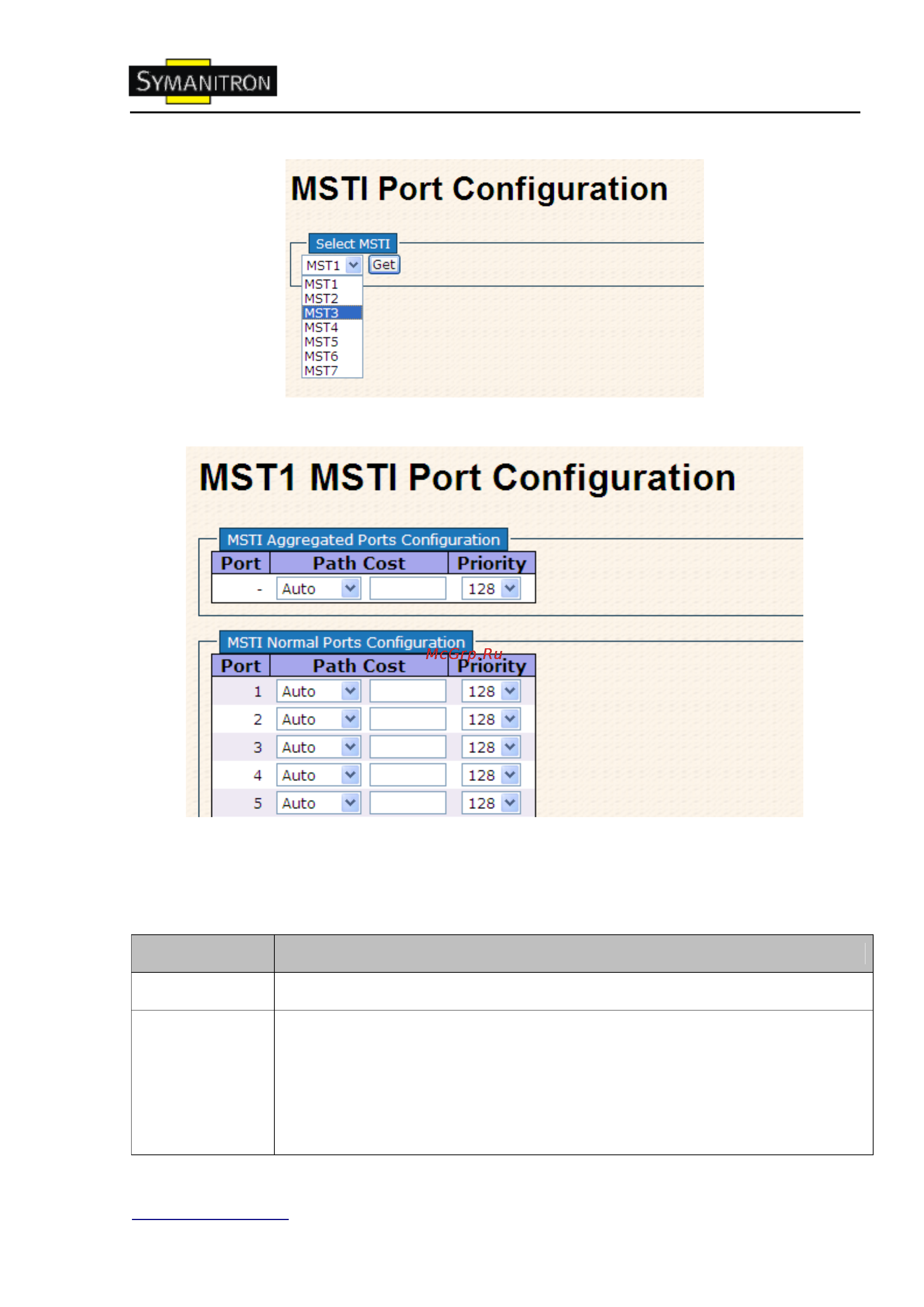

Рис. Конфигуривование MSTI порта
Рис. Конфигуривование MST1 MSTI порта
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта коммутатора, соответствующего STP CIST ( и MSTI) порту
Path Cost
Стоимость пути на порту. Настройка Auto определяет стоимость пути в
соответствии со скоростью физического соединения, используя
значения, рекомендуемые 802.1D. Пользователь также может ввести
собственные значения. Стоимость пути используется при установлении
активной топологии сети. Порты с низшей стоимостью пути
указывается как передающие порты. Допустимые значения – от 1 до
