Руководство пользователя SWMG-168GC-GSFP-E-w
42 www.symanitron.ru
200000000.
Priority
Приоритетность портов. Используется для приоритезации портов,
имеющих идентичную стоимость пути. (Смотрите выше)
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки

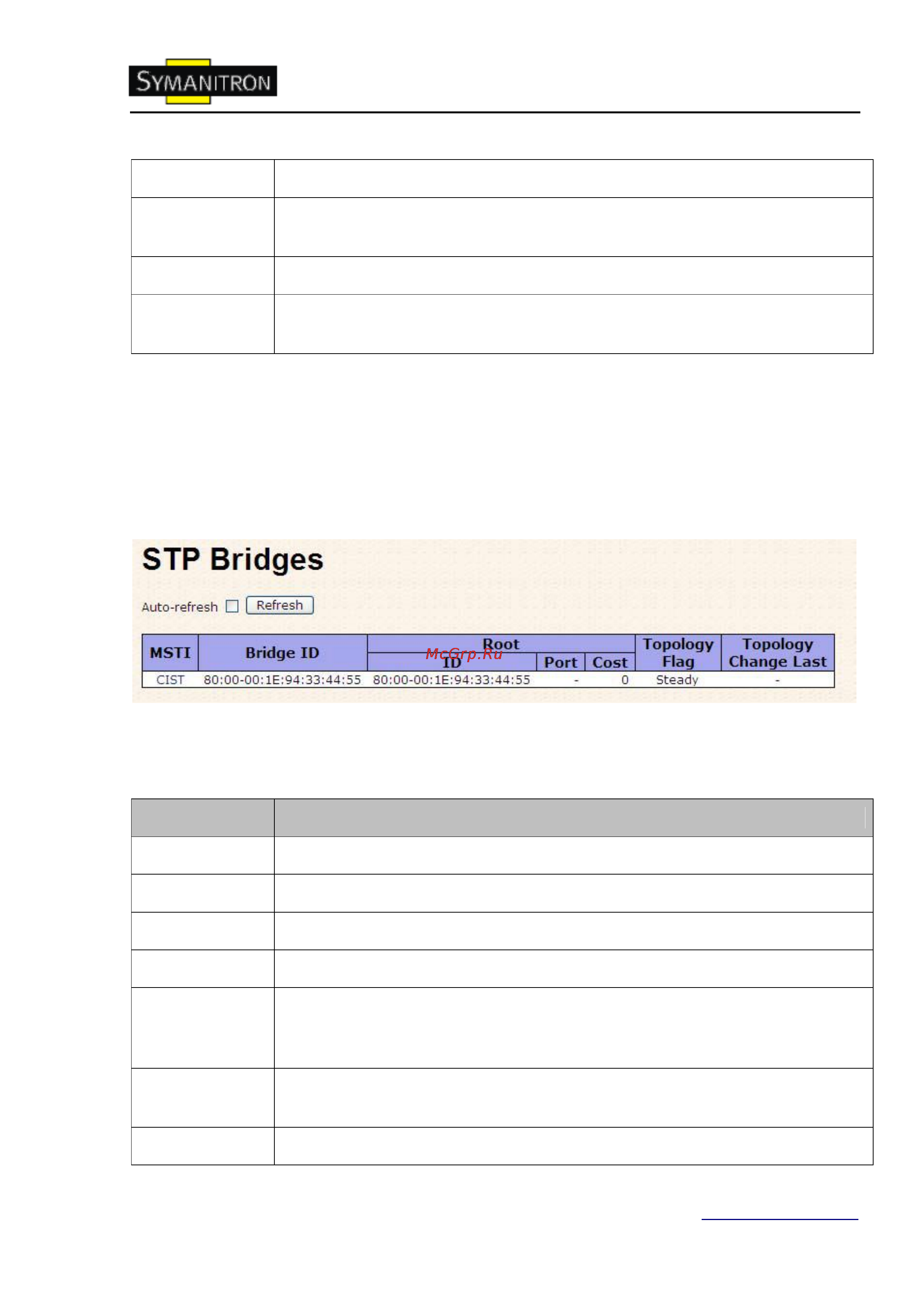

STP Bridges
Просмотр состояния всех STP узлов.
Каждая строка таблицы отображает информацию об STP узле; в колонках отображена
следующая информация:
Рис. STP Bridges
В таблице описаны основные поля:
Поле
Описание
MSTI
Сетевой узел. Содержит также ссылку на детальное состояние STP узла
Bridge ID
Bridge ID этого сетевого узла
Root ID
Bridge ID текущего выбранного корневого коммутатора
Root Port
Порт коммутатора, назначенный как корневой
Root Cost
Стоимость корневого пути. Значение для корневого узла – 0. Для других
мостов – сумма стоимостей связей на пути с наименьшей стоимостью к
корневому мосту.
Topology Flag
Текущее состояние флага, оповещающего об изменениях в топологии
для этого устройства.
Topology
Время, прошедшее с последнего изменения в топологии.
