23

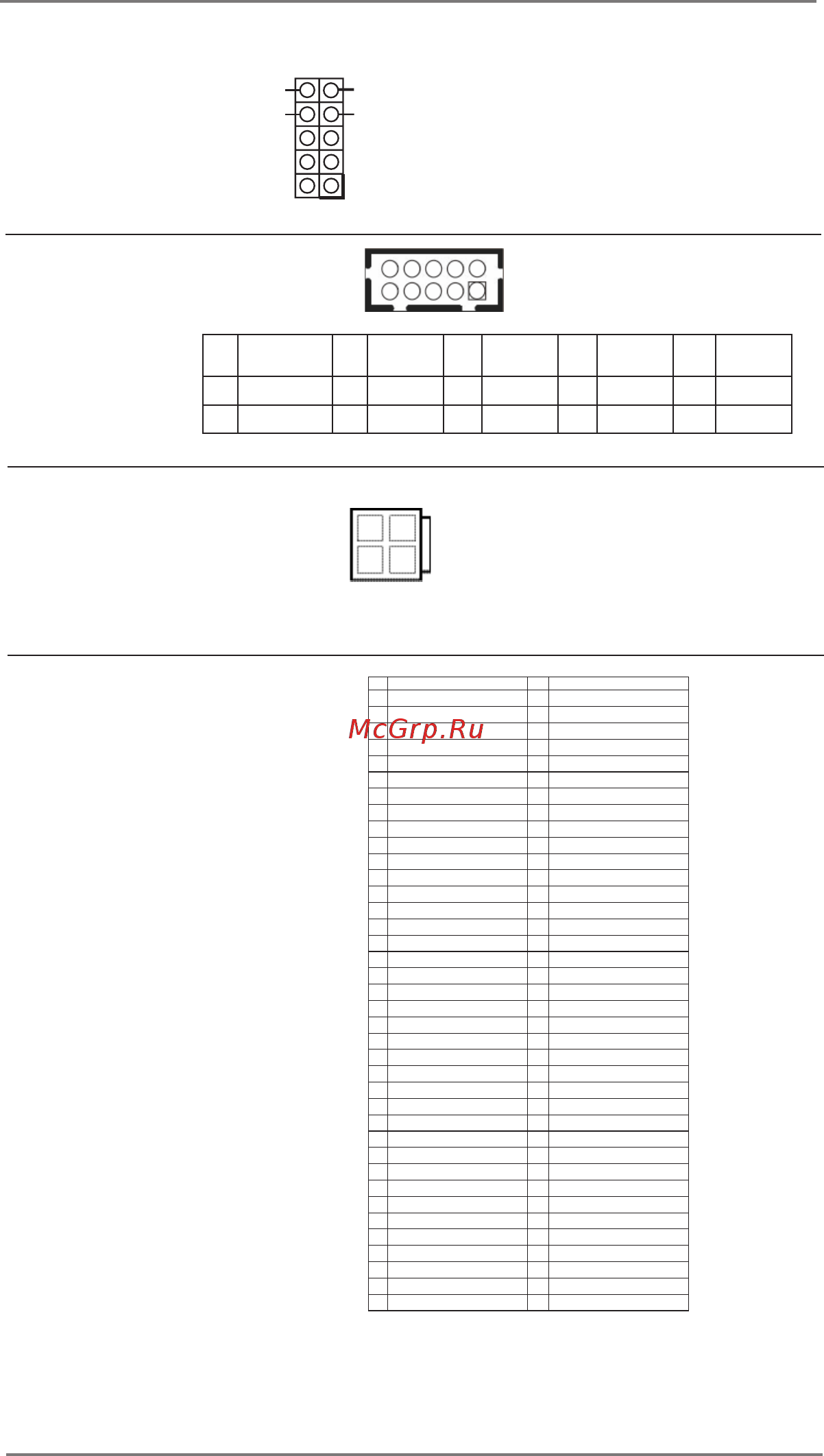

PIN Signal Name PIN Signal Name
1 GND 2 +3V
3 GND 4 +3V
5 PCIE_RXN3 6 NC
7 PCIE_RXP3 8 NC
9 GND 10 M2_LED
11 PCIE_TXN3 12 +3V
13 PCIE_TXP3 14 +3V
15 GND 16 +3V
17 PCIE_RXN2 18 +3V
19 PCIE_RXP2 20 NC
21 GND 22 NC
23 PCIE_TXN2 24 NC
25 PCIE_TXP2 26 NC
27 GND 28 NC
29 PCIE_RXN1 30 NC
31 PCIE_RXP1 32 NC
33
GND
34
NC
35
PCIE_TXN1
36
NC
37 PCIE_TXP1 38 DEVSLP
39 GND 40 SMB_CLK
41 PCIE_RXN0/SATA_RXP 42 SMB_DATA
43 PCIE_RXP0/SATA_RXN 44 NC
45 GND 46 NC
47 PCIE_TXN0/SATA_TXN 48 NC
49 PCIE_TXP0/SATA_TXP 50 PLT_RST#
51 GND 52 CLKREQ#
53 PCIE_CLKN 54 WAKE#
55 PCIE_CLKP 56 NC
57 GND 58 NC
59 NC 60 NC
61 NC 62 NC
63 NC 64 NC
65 NC 66 NC
67 NC 68 SUSCLK
69 PCIE_SATA_SEL 70 +3V
71 GND 72 +3V
73 GND 74 +3V
75 GND
M.2 Socket (
Key-M)
(M2_1: see p.10, No. 16 or p.13, No. 17)
CC_TALK1 1-2, 5-6: COM1
(10-pin CC_TALK1)
1-3, 4-6: ccTalk
(see p.10 or 13, No. 7)
ccTa lk Signal
NC
NC
GND
1
4
5
2
3
6
VGA Header
(10-pin VGA_H1: see p.10 or 13, No. 9)
1
PIN
Signal
Name
PIN
Signal
Name
PIN
Signal
Name
PIN
Signal
Name
PIN
Signal
Name
10 DDC_DATA 8
VSYNC
6 GND 4 GND 2 GND
9 DDC_CLK 7
HSYNC
5 BLUE 3 GREEN 1 RED
4-pin ATX Power Connector 1-2: GND
(4-pin DC_4PIN1: see p.13, No. 15)
3-4: +12V
4
2
3
1
