ФанкойлыЧБМЗЛЮ ЕРЯФПЙчЗ / МПНЬДБ ФЭРПХ FLEXI • FWV-FWL-FWM
Системы жидкостного отопления или охлажденияФанкойлы
32

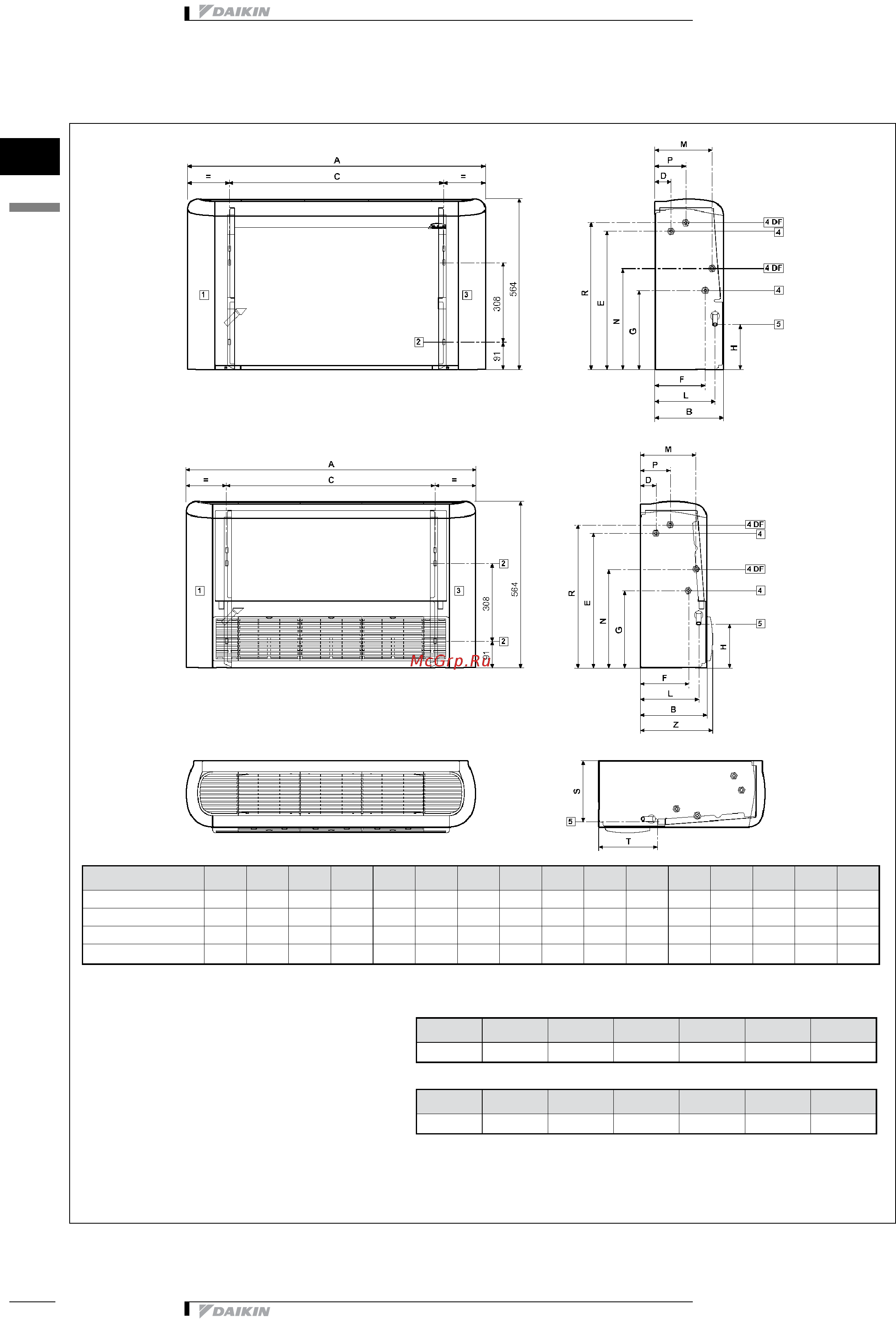

6 Чертеж в масштабе и центр тяжести
6 - 1 Чертеж в масштабе
1
6
4TW60014-1A (Лист 1/2)
FWV - FWL
ABCDEFGHLMNPRSTZ
FWV+FWL 01+02 774 226 498 51 458 163 263 149 198 187 335 99 486 208 198 246
FWV+FWL 03 984 226 708 51 458 163 263 149 198 187 335 99 486 208 198 246
FWV+FWL 04+06 1194 226 918 51 458 163 263 149 198 187 335 99 486 208 198 246
FWV+FWL 08+10 1404 251 1128 48 497 185 259 155 220 195 348 120 478 234 208 271
Гидравлические соединения
Стандартный теплообменник: охватывающее соединение
FW01 FW02 FW03 FW04 FW06 FW08 FW10
1/2 1/2 1/2 1/2 1/2 3/4 3/4
Дополнительный теплообменник: охватывающее соединение
FW01 FW02 FW03 FW04 FW06 FW08 FW10
1/2 1/2 1/2 1/2 1/2 1/2 1/2
Условные обозначения
1 Обеспечить место для гидравлических соединений (*)
2 Гнезда для настенного / потолочного монтажа 9x20 мм
3 Обеспечить место для электрических соединений (*)
4 Гидравлические соединения (4DF = 4 трубопроводная
система)
5 Дренаж конденсата для вертикальной установки
6 Воздуховыпуск для скрытых моделей
7 Воздухозабор для скрытых моделей
8 Дренаж конденсата для горизонтальной установки
9 Воздуховыпускное отверстие
10 Воздух на впуске
(*) Данные, относящиеся к фанкойлам с гидравлическими соединениями слева; в случае расположения соединений справа,
значения для ’’расстояние в свету’’ приведены в обратном порядке.
