• Системы жидкостного отопления или охлаждения • Фанкойлы
79
• Фанкойлы • ТУННЕЛЬНОЕ УСТРОЙСТВО • FWD
10 Установка
10 - 1 Метод установки
2
10

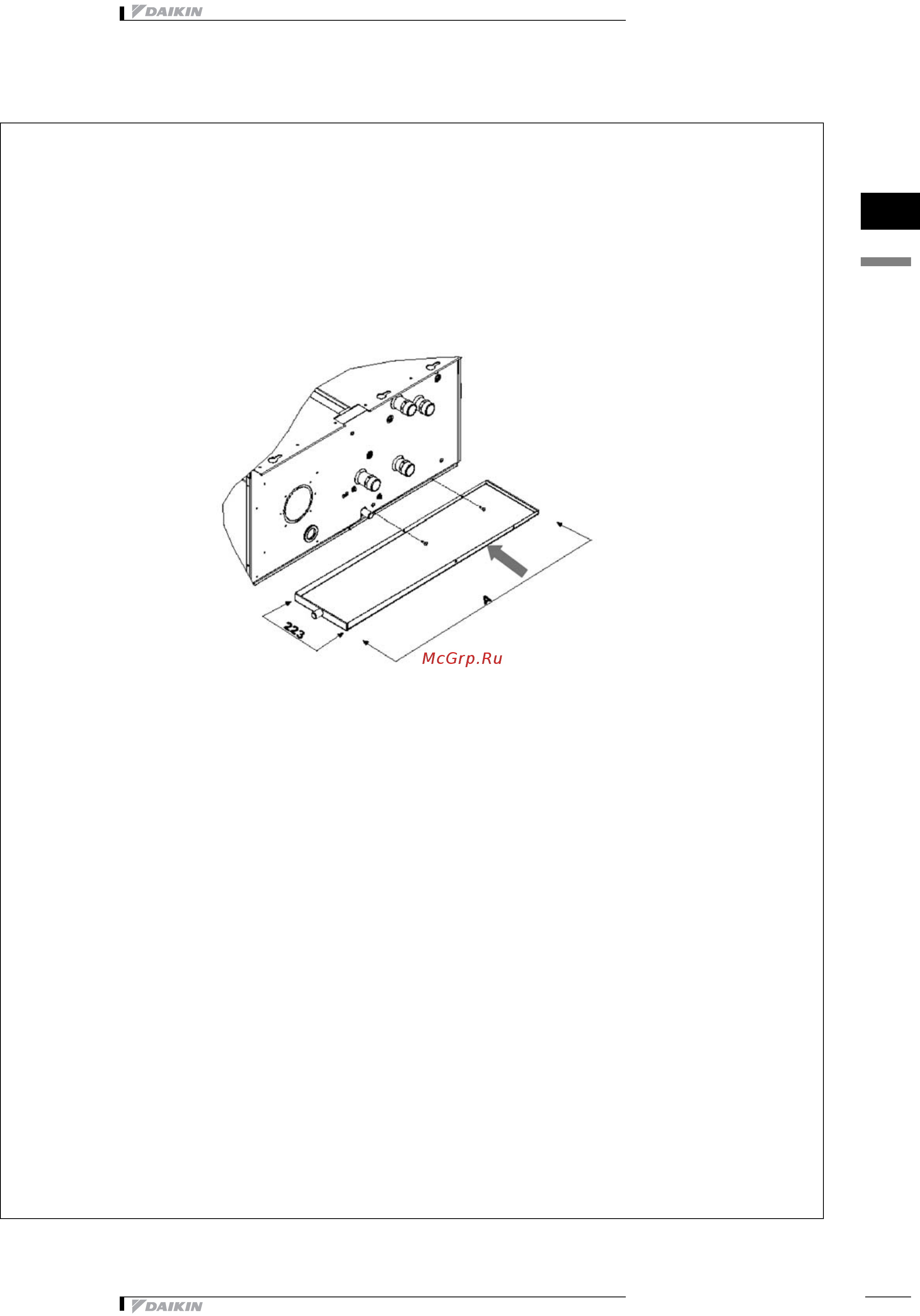

3. Туннельное устройство с фильтром и клапанами
Необходимо также предусмотреть следующее::
- 500 мм свободного пространства на стороне точек подачи воды (трубы и подсоединения), измеренного от трубной
обвязки клапанов (более подробно см. технический листок вариантов - всего около 720 мм)
- 200 мм свободного пространства на противоположной стороне (для отвинчивания теплообменников или крышки
вентилятора в случае ремонта)
- Предусмотреть возможность извлечения фильтра для очистки
- Предусмотреть возможность доступа к устройству для повседневного и внештатного технического обслуживания
(например, при снятии лицевых панелей)
4TW60229-3 (Лист 4/4)
