• Фанкойлы • ЧБМЗЛЮ ЕРЯФПЙчЗ / МПНЬДБ ФЭРПХ FLEXI • FWV-FWL-FWM
• Системы жидкостного отопления или охлаждения • Фанкойлы
6
1 Характеристики
1
1

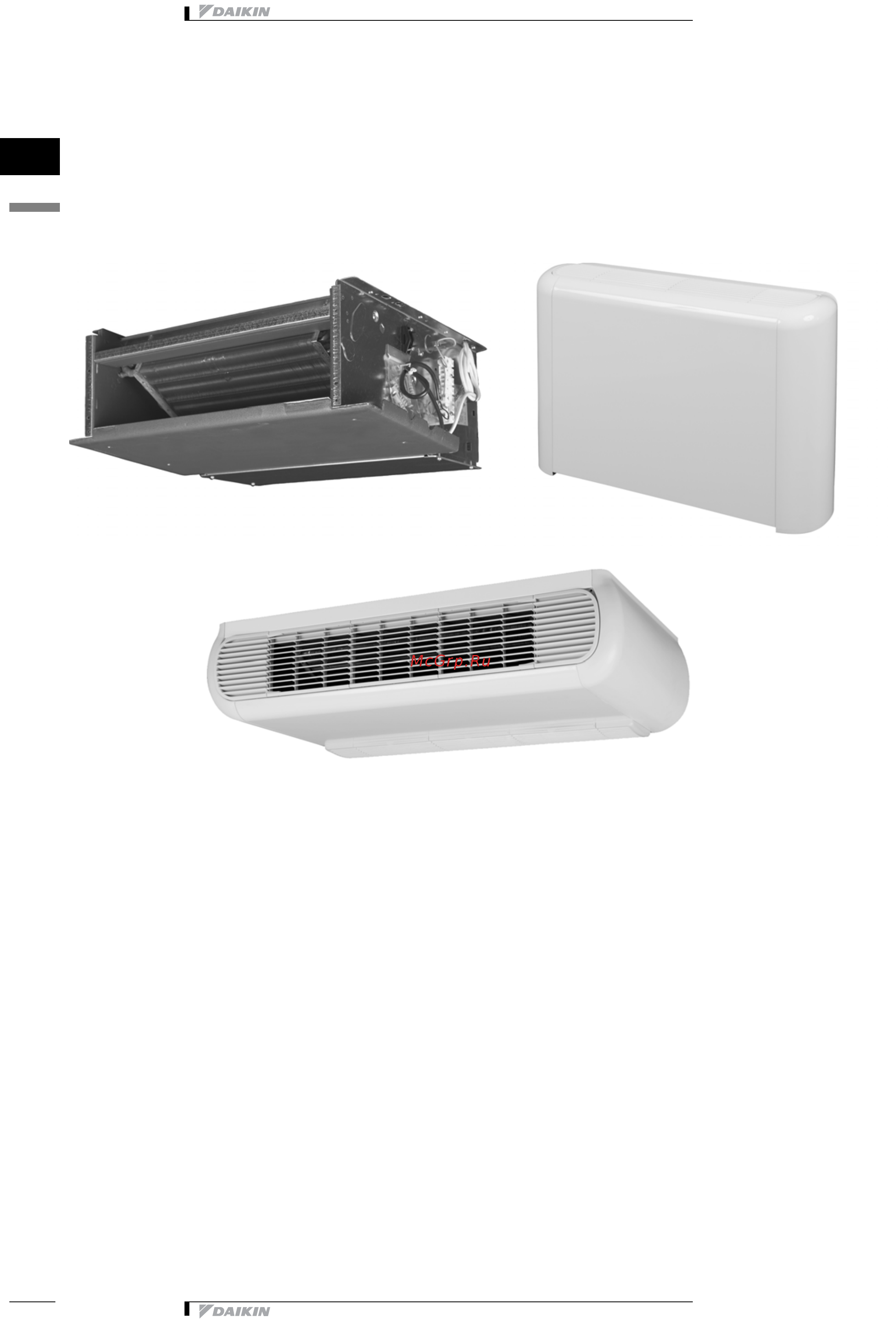

Фанкойлы
Системы жидкостного отопления или охлаждения FWV-FWL-FWM
• Быстрая система креплений для настенного монтажа
• Имеются предварительно собранные трехходовые /
четырехканальные двухпозиционные клапаны
• Комплекты клапанов изолированы, дополнительный дренажный
поддон не требуется
• Комплекты клапанов включают балансировочные вентили и
карман для датчика
• Быстросъемные соединения для электрического оборудования:
инструменты не требуются
• Быстрое снятие моющегося фильтра
• Электрический нагреватель: отсутствие реле мощностью до 2
кВт
• Электрический
нагреватель: оснащен двумя термостатами
отключения при перегреве
