2
Мин. 0,5 м Мин. 0,5 м Мин. 0,5 м
Max. 0,3 м
Мин. 2,5 м ~ Мин. 3,0 м
Мин. 1,0 м
Пол
Балка

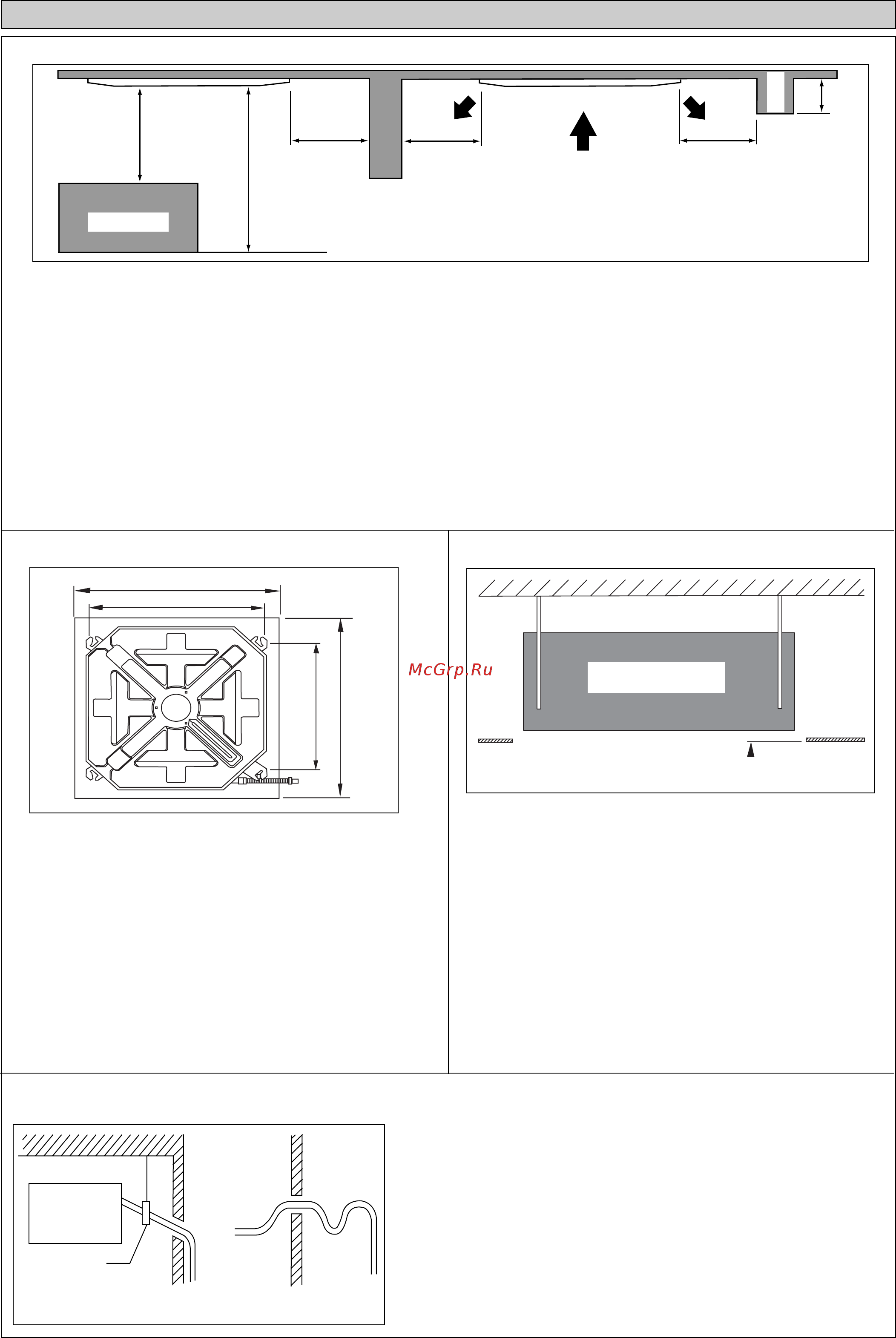

УСТАНОВКА КОМНАТНОГО БЛОКА
1. Предварительный Oсмотр Места Установки
•
Подвод электроснабжения и установка должны соответствовать положениям и правилам местной управляющей
администрации (напр. Национальное управление по электричеству).
•
Колебание напряжения не должно быть более, чем ±10% от нормального напряжения. Провода электроснабжения
должны быть независимыми от сварочных трансформаторов, которые вызывают значительные колебания напряжения.
•
Удостоверьтесь, что расположение удобно для прокладки проводов, труб и слива.
•
Комнатный блок должен быть установлен таким образом, чтобы беспрепятственно осуществлялись выпуск холодного
воздуха и возврат теплого воздуха, и распространение воздуха по всей комнате (ближе к центру комнаты).
•
Для комнатного блока должно быть обеспечено пространство, свободное от стены и препятствий как показано на
рисунке.
•
Место установки должно быть достаточно прочным, способным выдержать нагрузку в 4 раза большей массы комнатного
кондиционера для того, чтобы избежать шум и вибрацию.
•
Место установки (место подвешивания на потолке) должно быть достаточно ровным и высота в потолке должна быть
350 мм или более.
•
Комнатный блок должен быть удален от источников тепла или пара (избегайте установку блока около входа).
2. Установка Блока
•
Измерьте и отметьте положение подвесного крепежа.
Просверлите отверстие для угловой гайки на потолке
и закрепите подвесной крепеж.
•
Установочная подкладка изменяется в зависимости от
температуры и влажности. Проверьте размеры по
месту.
•
Размеры установочной подкладки соответствуют
размерам отверстию на потолке.
•
Прежде чем заканчивать заключительные потолочные
работы, удостоверьтесь, что установочная подкладка
вставлена в комнатный блок.
Примечание: Обязательно обсудите сверлильные
потолочные работы с установщиками блока.
3. Подвеска Блока
•
Подтвердите угол наклона (питч) подвесного крепежа.
•
Возьмите блок и повесьте его на подвесные крепежи,
закрепив гайкой и шайбой.
•
Добейтесь высоту 30,0 мм между дном комнатного
блока и потолочной поверхностью.
•
Убедитесь при помощи уровня, что блок установлен
горизонтально и затяните гайку и болт для избежания
падения блока и вибрации.
•
Откройте панель потолка вдоль наружного края
бумажной установочной подкладки.
35,0 MM
Панель
потолка
Комнатный блок
4. Проведение Tрубопроводов
•
Дренажная труба должна быть установлена с уклоном вниз для
дренажа.
•
Избегайте установку дренажной трубы с уклоном вниз и вверх
для того, чтобы вода не потекла обратно.
•
Во время соединения труб, будьте осторожны, чтобы не оказать
чрезмерное усилие на дренажный штуцер во внутреннем модуле.
•
Наружный диаметр дренажного штуцера на гибком дренажном
шланге составляет 20 мм.
•
Удостоверьтесь в установке теплоизоляции (полиэтиленовый
пенопласт толщиной более 8,0 мм) на дренажной трубе для
избежания капанья конденсата внутрь комнаты.
Комнатный
Блок
Зажим
Tрубы
Хорошо
Плохо
Препятствие
890,0
мм
(Отверстие в панели потолка)
790,0
мм
(Подвесной крепеж)
890,0
мм
(Отверстие в панели потолка)
620,5
мм
(Подвесной крепеж)
