Daikin FWC11AATNMV1 [5/7] Электрическая схема соединений
![Daikin FWC11AATNMV1 [5/7] Электрическая схема соединений](/views2/1693480/page5/bg5.png)
4

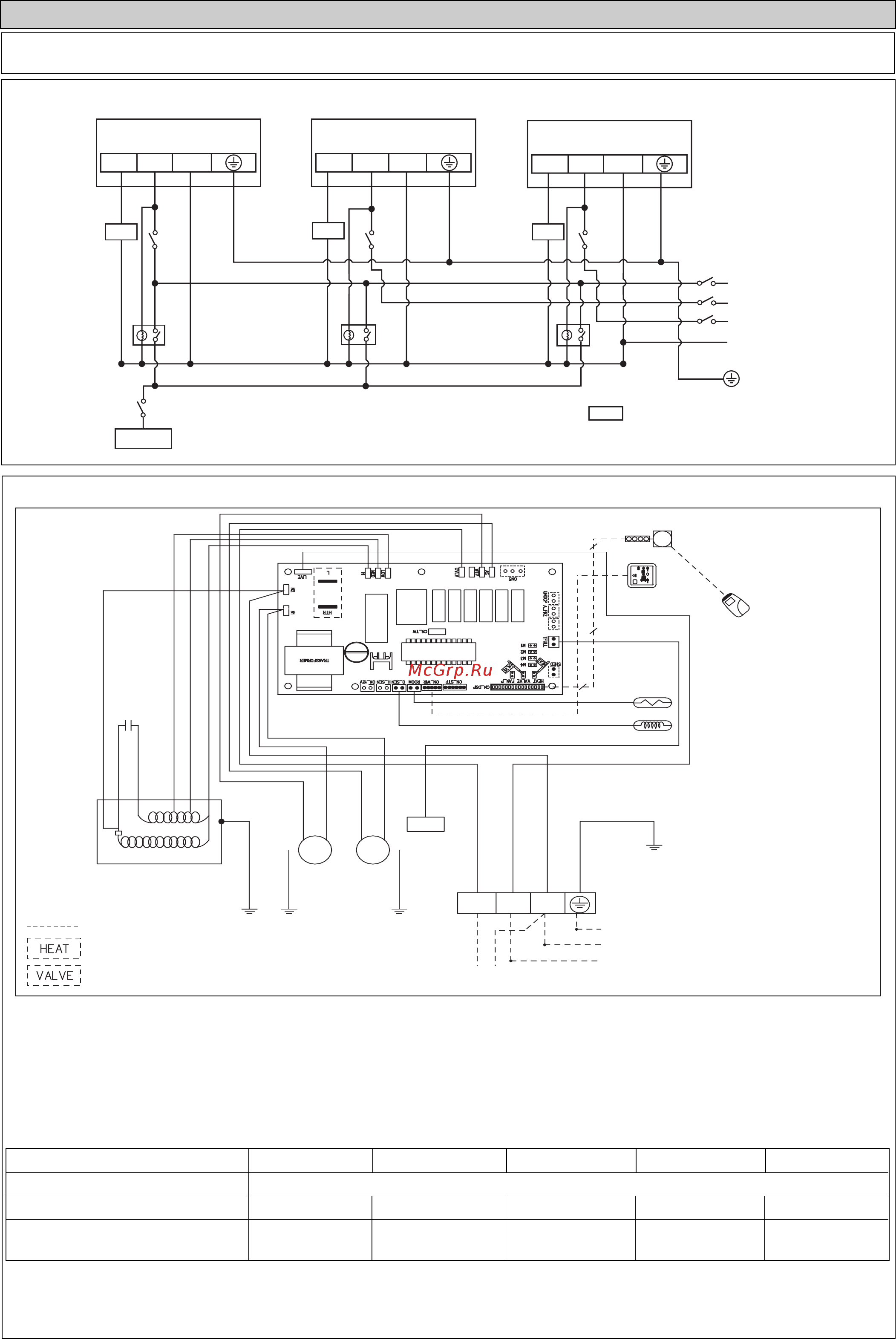

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
Данная схема электрических соединений является рекомендуемой. Она может изменяться в зависимости от применяемого
водоохладителя и должна соответствовать требованиям местных и национальных правил и нормативов.
N
FCU 1 FCU 2
x1
x2
x3
R
S
T
N
220~240V/1 /50Hz
X1,X2,X3
VA LV E
L
FCU 3
N
VA LV E
L
N
VA LV E
L
3WV
3WV
3WV
3WV
РЕЛЕ (220-240V,10A)
ОХЛАДИТЕЛЬ
МОДЕЛЬ: FWC07AATNMV1 / FWC08AATNMV1 / FWC10AATNMV1 / FWC11AATNMV1 / FWC12AATNMV1
МОДЕЛЬ: FWC07AATNMV1 / FWC08AATNMV1 / FWC10AATNMV1 / FWC11AATNMV1 / FWC12AATNMV1
МОДЕЛЬ
FWC07AATNMV1 FWC08AATMNV1 FWC10AATNMV1 FWC11AATNMV1 FWC12AATNMV1
Диапазон напряжения**
220V-240V/1Ph/50Hz +
!
Рекомендуемый плавкий предохранитель* A 2 2 222
Сечение шнура сети* мм
2
1,5 1,5 1,5 1,5 1,5
Количество проводов 3 3 333
Примечание :
Блок вxодит в стандартный обогревательный насос и предназначен для клапанного применения.
ВАЖНО: * Данные значения предоставлены только для информации. Их необходимо проверить и использовать в
соответствии с местными и/или национальными кодексами и предписаниями. Они также зависят от типа
установки и размера проводов.
** Соответствующий диапазон напряжений должен быть сверен с данными бирки на блоке. Главный
выключатель или другие средства отключения, имеющие зазор между разомкнутыми контактами во всех
полюсах, должны быть включены в фиксированную разводку в соответствии с релевантным местным и
национальным законодательством.
• Все провода необходимо надежно закрепить.
• Провода не должны соприкасаться с водопроводом или подвижными частями мотора вентилятора.
• Шнур питания должен быть эквивалентным Н05VV-F (60227 IEC 52 или 60227 IEC 53), который является
минимальным требованием, и должен использоваться в защитной трубке.
РЕЛЕ УРОВНЯ
- СПОСОБ ПОДКЛЮЧЕНИЯ ПРОВОДОВ
- С ПЕРЕМЫЧКОЙ ДЛЯ ТЕПЛОВОГО НАСОСА
- БЕЗ ПЕРЕМЫЧКИ ДЛЯ ОХЛАЖДЕНИЯ
- С ПЕРЕМЫЧКОЙ ДЛЯ КЛАПАННОГО УПРАВЛЕНИЯ
- БЕЗ ПЕРЕМЫЧКИ ДЛЯ БЕСКЛАПАННОГО УПРАВЛЕНИЯ
КРАСНЫЙ
ДРЕНАЖНЫЙ
НАСОС
ФИОЛЕТОВЫЙ
МОТОР
ЦИКЛИЧНОГО
ИЗМЕНЕНИЯ
ВОЗДУШНОГО
ПОТОКА
ЧЕРНЫЙ
БЕЛЫЙ
КРАСНЫЙ
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
СИНИЙ
СИНИЙ
ДЕТАЛЬ №: 08024091939
КРАСНЫЙ
ЧЕРНЫЙ
VA LVE L N
КОРИЧНЕВЫЙ (FL)
ОРАНЖЕВЫЙ (FM)
A.C L.C
M.C
ФИОЛЕТОВЫЙ (FH)
БЕСПРОВОДНОЙ
КОНТРОЛЛЕР LCD
КРАСНЫЙ
ЧЕРНЫЙ
ПРОВОДНОЙ
КОНТРОЛЛЕР
ДATЧИК KATУШKИ
TEPMИCTOP
10
9
16
(ПЕЧАТНОЙ ПЛАТОЙ)
LER/ИКЫЙ ПРИЕМНИК
IR.RCV
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ
3 ходового
клапана
220-240 В
переменного тока
1 ФАЗА 50Гц
L
N
E
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ
3 ХОДОВОҐО КЛАПАНА
ВНИМАНИЕ !
