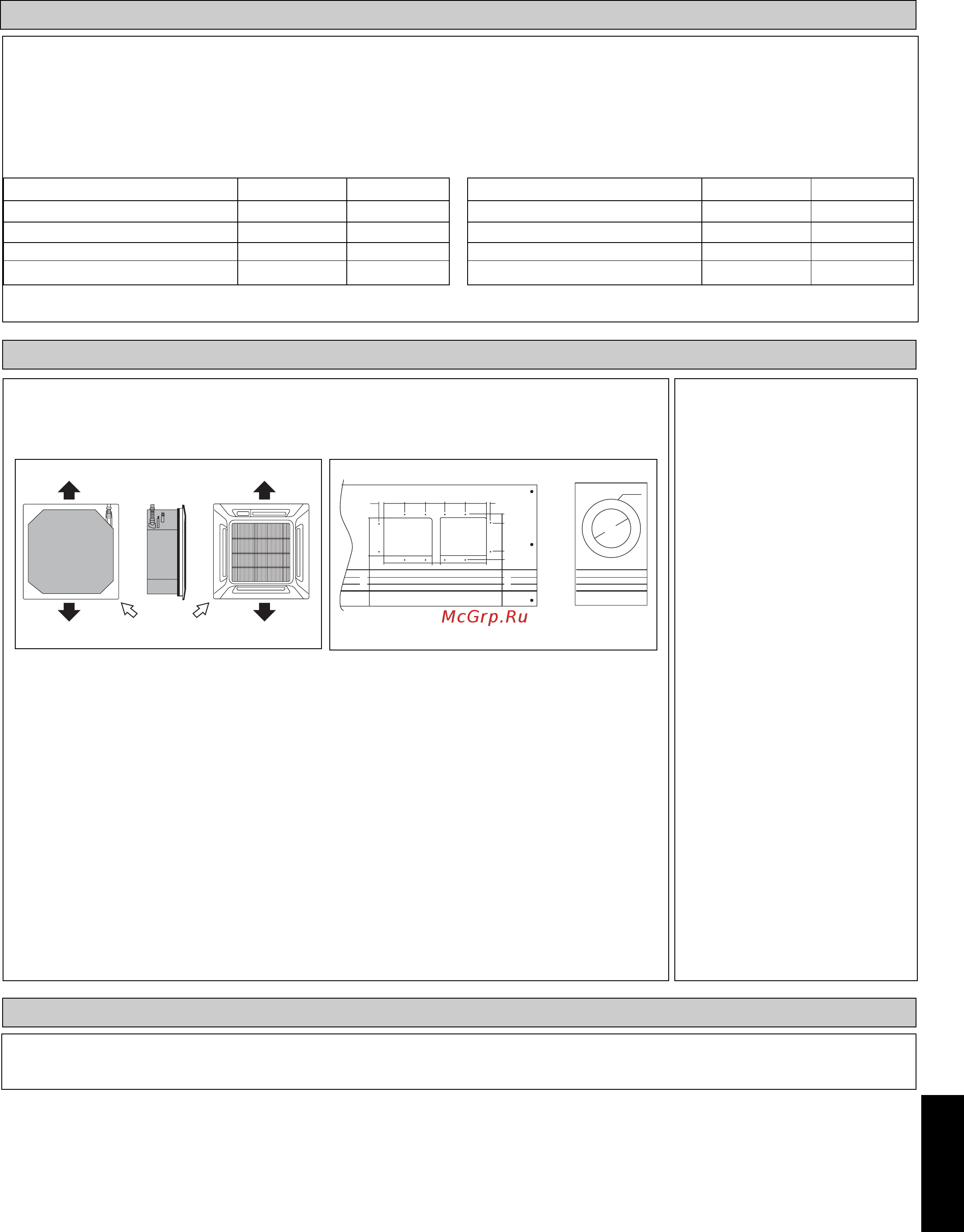

5
Русский
РАБОЧИЙ ДИАПАЗОН
Эксплуатационные ограничения:
Тепловой носитель: Вода
Температура воды : 5 ~50°C
Максимальное давление воды: 16 бар
Температура воздуха: (как указано ниже)
Только охлаждение
Температура Ts °C/°F Th °C/°F
Мин. темп. в помещении 16,0 / 60,8 11,0 / 51,8
Макс. темп. в помещении 32,0 / 89,6 23,0 / 73,4
Мин. темп. снаружи 16,0 / 60,8 -
Макс. темп. снаружи 46,0 / 114,8 -
Обогревательный насос
Ts: Шарик сухого термометра. Th: Шарик смоченного термометра.
РАЗДЕЛ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ
Возможные размеры отверстия для
соединения вентиляционной трубы
Возможные направления для
выпуска воздуха и впуска воздуха
Выломное отверстие
выпуска воздуха
Выломное отверстие
впуска воздуха
10
50 50 50 50 50 10
207020109
119 90
Ø100
PCD Ø140
115 20 115
Впуск
воздуха
Выпуск воздухаВыпуск воздуха
Выпуск воздуха Выпуск воздуха
1.
Краткая спецификация воздуховода
•
Комнатный блок рассчитан на выпуск воздуха и его впуск через выламывающееся
отверстие для соединения вентиляционной трубы. Однако, соединение короткой
вентиляционной трубы для выпуска воздуха возможно только с одной стороны.
•
Использование короткой вентиляционной трубы для выпуска воздуха улучшит
распределение воздушного потока при наличии препятствия (например,
осветительный прибор) и в длинной, узкой комнате или в L-образной формы комнате.
Он также используется для кондиционирования двух комнат одновременно.
ПРИМЕЧАНИЕ:
•
Старайтесь не использовать короткую вентиляционную трубу, на которой решетка
выпуска воздуха может быть полностью закрыта, что нужно для предотвращения
заледенения испарителя.
•
Для предотвращения формирования конденсата, удостоверьтесь, что существует
достаточная теплоизоляция и нет утечки холодного воздуха после установки короткой
вентиляционной трубы.
•
Обеспечьте поступление до 20% свежего воздуха от всего воздушного потока. Также
обеспечьте наличие камеры и использование вентиляторного усилителя.
2.
Заделывающий материал
•
Нельзя заделывать один из
четырех отверстий выпуска
воздуха. (заделывание двух
или более воздушных
отверстий может привести к
сбоям в работе).
•
Снимите переднюю панель
и заделайте отверстие
выпуска воздуха на
комнатном блоке при
помощи заделывающего
материала.
•
Этот заделывающий
материал той же длины, что
длинное отверстие выпуска
воздуха. Желательно
заделать короткое
отверстие выпуска воздуха,
для этого срежьте
заделывающий материал
для его укорачивания.
•
Протолкните
заделывающий материал
внутрь на 10 мм наружу дна
комнатного блока так, чтобы
он не задевал воздушного
жалюзи. Удостоверьтесь,
чтобы не протолкнуть
заделывающий материал
далее чем на 10мм.
ФУНКЦИЯ БЕСПОРЯДОЧНОГО АВТОСТАРТА
Если произошло внезапное отключение тока при работающем блоке, то он автоматически возобновит тот же
операционный режим при восстановлении подачи питания. (Применимо только для блоков с этой функцией)
Температура Ts °C/°F Th °C/°F
Мин. темп. в помещении 16,0 / 60,8 -
Макс. темп. в помещении 30,0 / 86,0 -
Мин. темп. снаружи -5,0 / 23,0 -6,0 / 21,2
Макс. темп. снаружи 24,0 / 75,2 18,0 / 64,4
