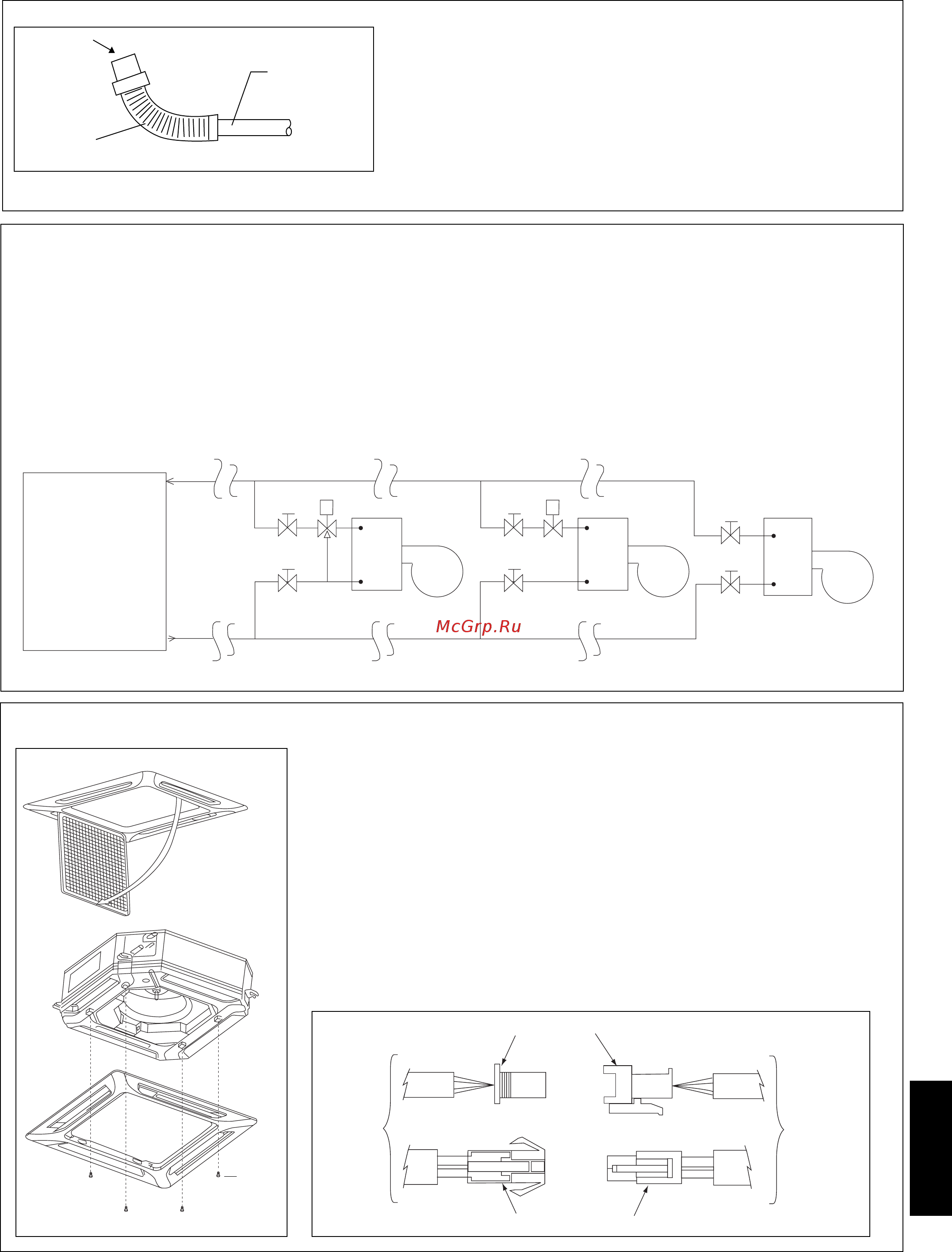

3
Русский
6. Подсоединение Водопровода
• Комнатный блок оборудован соединением водосброса и водоприемника. Наряду с соединением для
продувки воздухом, установлено вентиляционное отверстие.
• Для чередования выключения или перепуска воды необходим трехходовой клапан.
• Для установки в полевых условиях рекомендуется черная стальная труба, полиуретановая труба и медная
труба. Во избежание образования конденсата все типы труб и соединений должны быть изолированы
полиуретаном (типа или эквивалентным ARMAFLEX).
• Для установки нельзя использовать загрязненные или поврежденные трубки или комплектующие.
• Некоторые основные комплектующие, как например, запорный клапан, уравнительный клапан,
двухходовой или трехходовой клапан, фильтр, сетчатый фильтр и др. необходимы для улучшения работы
системы и облегчения ее использования.
Главная
Cливная Tруба
Налейте
Bоду
Гибкий Дpeнажнй Wланг
5. Проверка Cлива
• Соедините главную дренажную трубу к гибкому
дренажному шлангу.
• Налейте воду из гибкого дренажного шланга для проверки
герметичности трубопроводов.
• По завершении проверки, соедините гибкий дренажный
шланг к дренажному штуцеру на внутреннем модуле.
Примечание: Данный комнатный блок имеет дренажный
насос для отвода конденсата. Установите
блок горизонтально для предотвращения течи
или конденсата вокруг воздухоотвода.
7. Установка Панели
•
Перед установкой передней панели убедитесь, что Вы сняли
установочный шаблон.
•
Откройте решетку впуска воздуха оттягиванием ограничителей и снятием
их вместе с фильтром с панели.
•
Установите переднюю рамную панель на комнатный блок 4 винтами и
затяните до конца для предотвращения прохода холодного воздуха.
•
Соедините провода контактов СИД и провода поворота жалюзи воздуха
к комнатному блоку.
Примечание:
Плотно установите переднюю рамную панель для предотвращения прохода
холодного воздуха, который станет причиной конденсата и капанья воды.
Oт
Передней
Панели
Провод СИД
Провод Жалюзи Bоздуха
Гткройте
Винт
ОХЛАДИТЕЛЬ
FCU
FCU
FCU
ХОРОШЕЕ
УПРАВЛЕНИЕ
ПЛОХОЕ
УПРАВЛЕНИЕ
НАИХУДШЕЕ
УПРАВЛЕНИЕ
Задвижка
Задвижка
Задвижка
Задвижка
Задвижка
Задвижка
2-х ходовой клапан
3-х ходовой клапан
От Kоробкм
Управления
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
