1
Русский

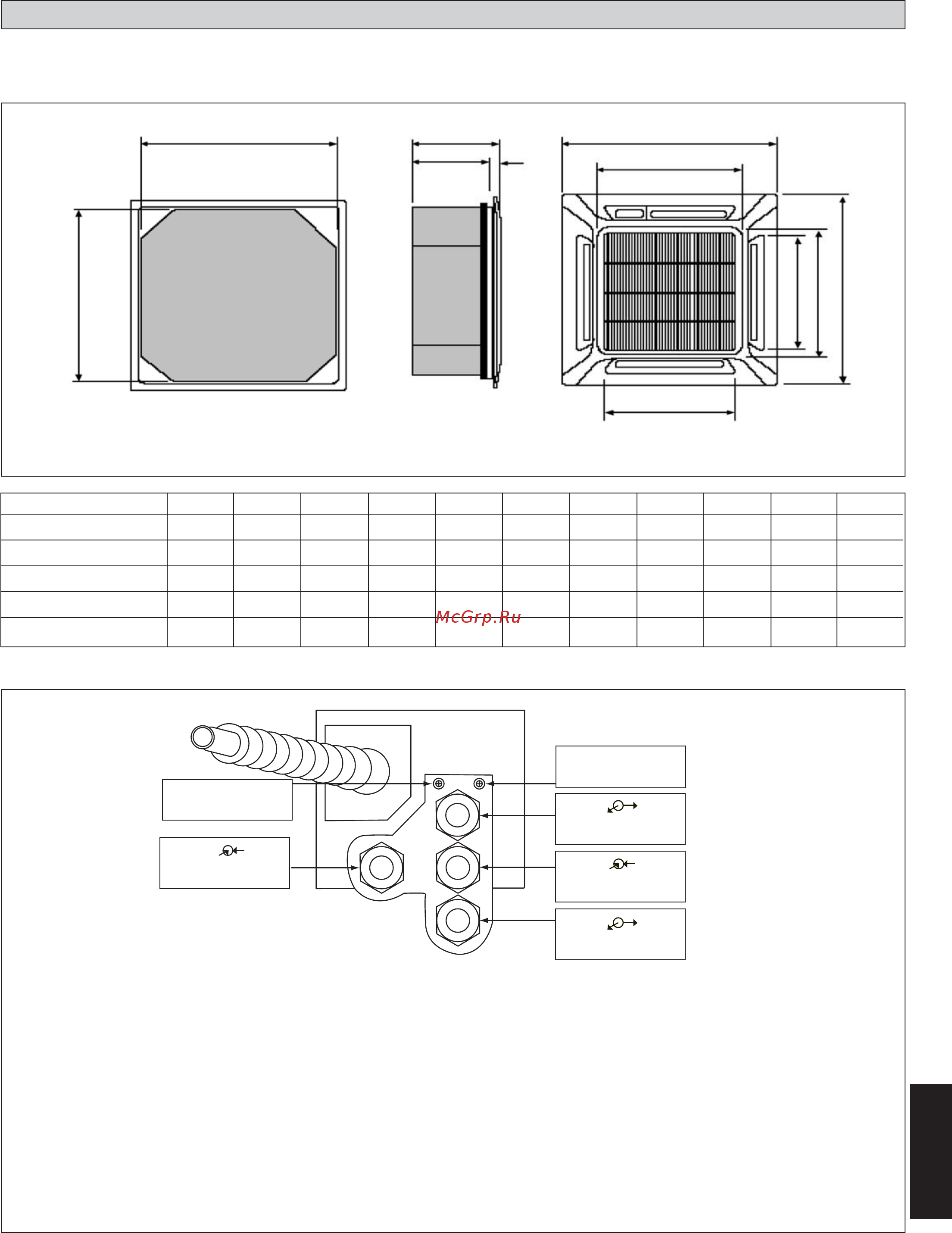

СXEMA И РAЗMEPЫ
Комнатный Блок : FWC02AAFNMV1 / FWC03AAFNMV1 / FWC04AAFNMV1 / FWC05AAFNMV1 / FWC06AAFNMV1
Модель A B C D E F G H I J K
FWC02AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC03AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC04AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC05AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC06AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
ПРИМЕЧАНИЕ :
•
Водоприемник 1*необходимо соединить с водовыпуском 1 и клапаном доступа 1. (*1 соединение с охладителем)
•
Водоприемник 2* необходимо соединить с водовыпуском 2 и клапаном доступа 2. (*2 соединение с обогревателем)
•
Колпачок клапана “Вентилем доступа 1” - красный для идентификации.
•
Все муфтовые соединения необходимо выполнять с использованием кольцевых уплотнений.
Для герметизации резьбовых соединений следует применять белую тефлоновую ленту,
наматывая ее на наружную резьбу.
•
Для обеспечения герметичности необходимо плотно затягивать все резьбовые соединения.
Все размеры указаны в (мм)
B
A
C
D
E
F
H
K
J
I
G
ВОДОВЫПУСК 2
ВОДОЗАБОР 1
ВОДОВЫПУСК 1
ВЕНТИЛЬ
ДОСТУПА 1
ВОДОЗАБОР 2
ВЕНТИЛЬ
ДОСТУПА 2
