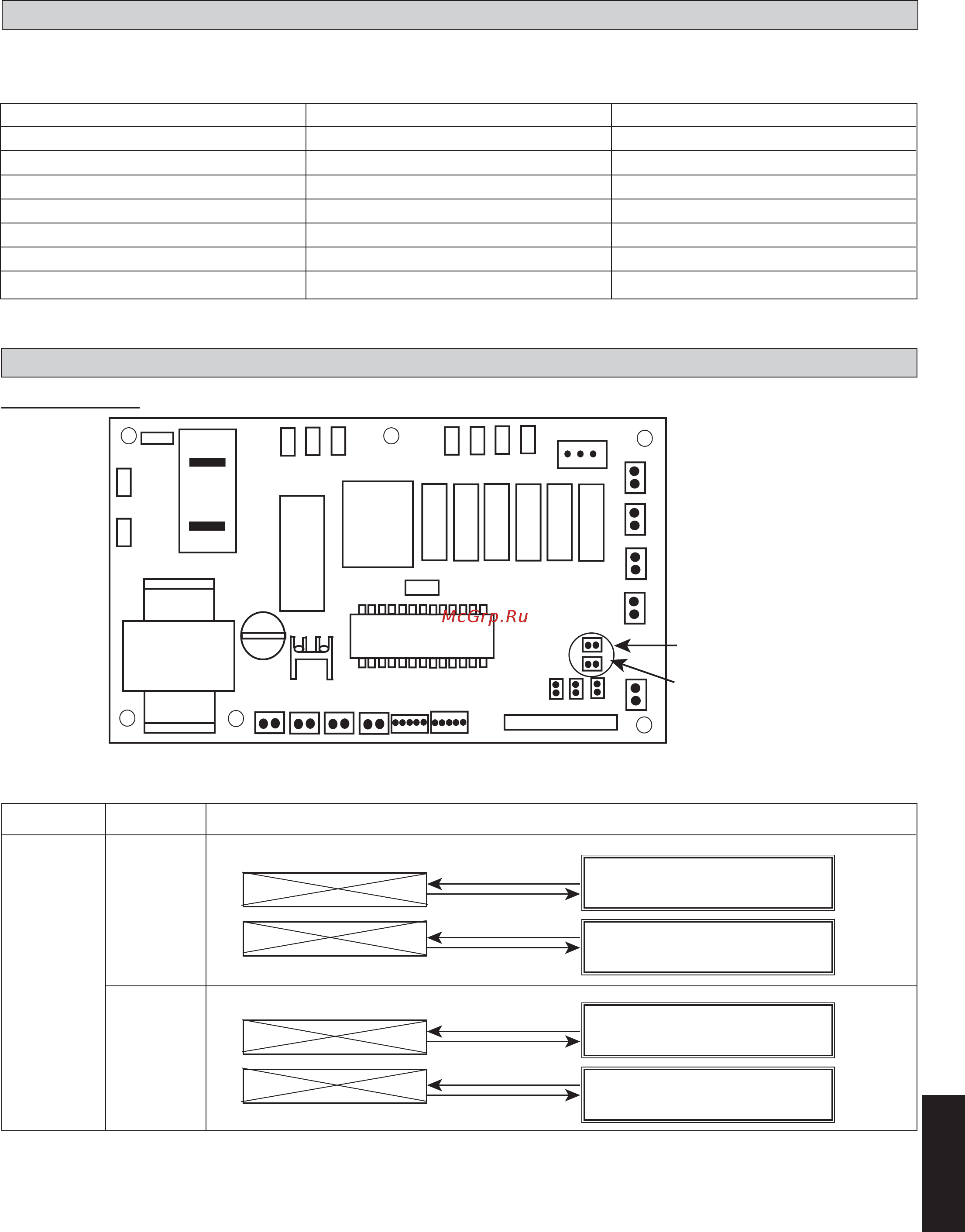

Daikin FWC03AAFNMV1 [8/11] Показания индикаторов
![Daikin FWC03AAFNMV1 [8/11] Показания индикаторов](/views2/1693556/page8/bg8.png)
7
Русский
Описание Ошибки Светодиодный индикатор Охлаждения Индикация Ошибки
Ошибка комнатного датчика 1 мигание E1
Ошибка датчика водопровода 2 мигания E2
Ошибка водяного насоса 6 мигания E6
Ошибка температуры воды водопровода 5 мигания E5
*Активирован режим “Открытое окно” 3 мигания -
*Активирован режим “Антифриз” 7 мигания -
*Активирован режим “Нагрузка” 8 мигания -
ПОКАЗАНИЯ ИНДИКАТОРОВ
Пульт Дистанционного Управления
При наличии инфракрасного удаленного рабочего сигнала, датчик сигналов на комнатном блоке произведет звуковой сигнал <бип> для
подтверждения получения сигнала.
*Применимо только для 4-х трубных систем
УСТАНОВКА ПАНЕЛИ УПРАВЛЕНИЯ ВЕНТИЛЯТОРНОГО ДОВОДЧИКА
A) ВЫБОР МОДЕЛИ
Стандартная панель управления (W 2,0) имеет установки по умолчанию для выбора модели:- Модель 4. Выберите модель в соответствии с
используемой перемычкой.
Модель 3
Модель 4
Система Модель Функция
M4
M3
L
COMP
TRANSFORMER
4-трубная M3 - Только охлаждение с использованием бойлера
Система Модель 3 FCU
FCU Бойлер
M4 - Охлаждение с использованием бойлера
Модель 4 FCU
FCU Бойлер
Мини-охладитель
(Только Охлаждение)
Мини-охладитель
(Охлаждение / Обогрев)
