5
Русский
КРАСНЫЙ
РЕЛЕ УРОВНЯ
БЕЛЫЙ
ФИОЛЕТОВЫЙ
МОТОР ЦИКЛИЧНОГО
ИЗМЕНЕНИЯ
ВОЗДУШНОГО ПОТОКА
G/Y
G/Y
ЧЕРНЫЙ
БЕЛЫЙ
КРАСНЫЙ
ДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
ЧЕРНЫЙ
G/Y
СИНИЙ
СИНИЙ
G/Y
ДЕТАЛЬ №: 08 02 4 091942
КРАСНЫЙ
ЧЕРНЫЙ
HVLV CVLV L/L1 N/L2 N/L2
КОРИЧНЕВЫЙ (FL)
ОРАНЖЕВЫЙ (FM)
A.C L.C
M.C
ФИОЛЕТОВЫЙ (FH)
КРАСНЫЙ
оЕжВЌе
G/Y
ДРЕНАЖНЫЙ
НАСОС
AUX.
CONTACT
POWER
SUPPLY
HTR
N
L
N
E
220~240V
1PHASE 50Hz
К КЛАПАНУ 3-
X XОДOBOЙ
КЛАПАН
К КЛАПАНУ 3-X
XОДOBOЙ
КЛАПАН

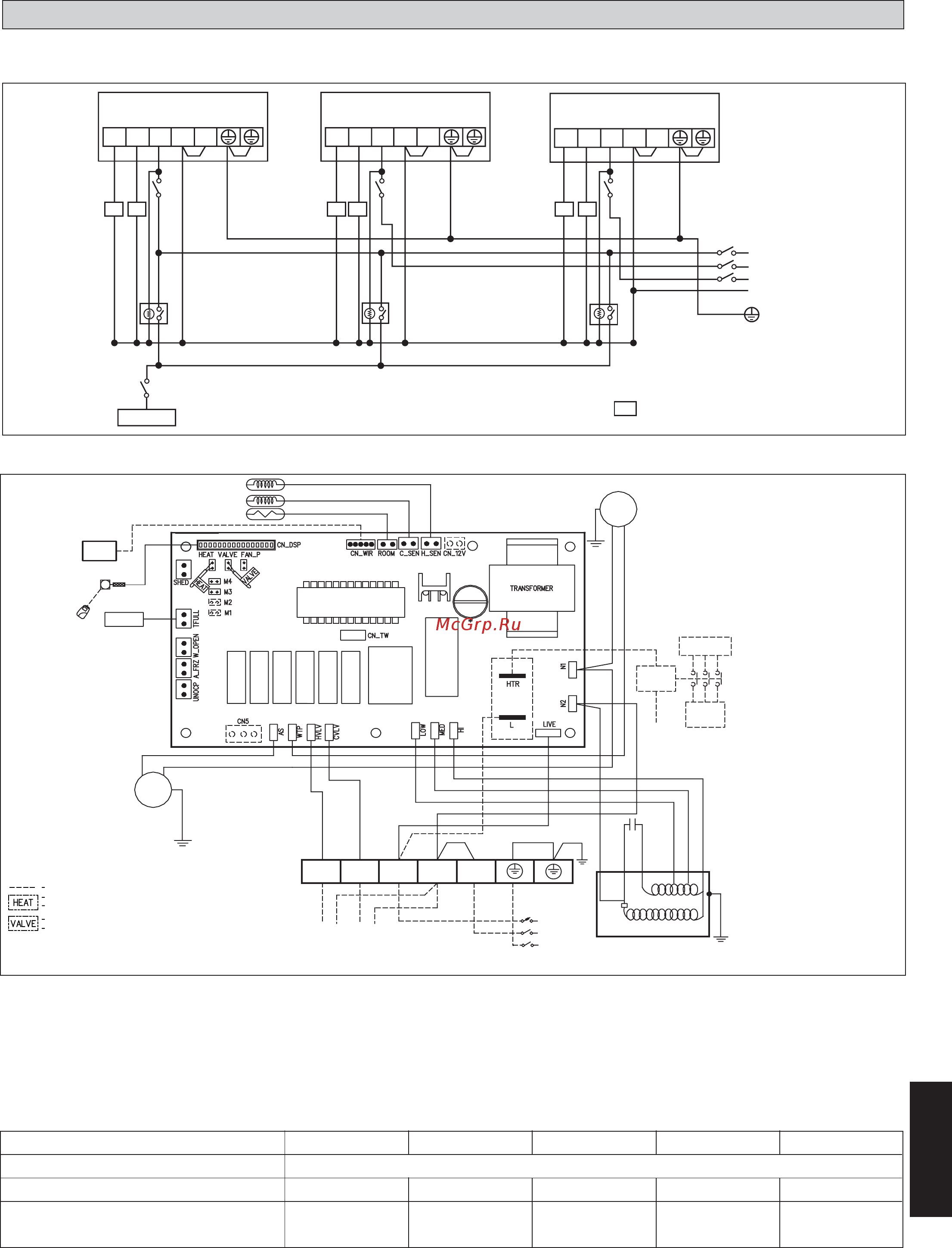

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
Данная схема электрических соединений является рекомендуемой. Она может изменяться в зависимости от применяемого водоохладителя
и должна соответствовать требованиям местных и национальных правил и нормативов.
L/L1
N/L2
N/L2
FCU 1 FCU 2 FCU 3
HVLV CVLV
L/L1
N/L2
N/L2
HVLV
CVLV
CVLV
L/L1
N/L2
N/L2
HVLV
3WV
3WV
3WV 3WV
3WV 3WV
X1
X2
X3
R
S
T
N
3WV
X1,X2,X3
=
=
3-х ходовой клапан
РЕЛЕ (220-240V,10A)
ОХЛАДИТЕЛЬ
ДЕТАЛЬ №:70034071317-02
ДАТЧИК НАГРЕВАТЕЛЬНОГО ЗМЕЕВИКА
ДАТЧИК ОХЛАДИТЕЛЬНОГО ЗМЕЕВИКА
ДАТЧИК РЕЦИРКУЛИРУЮЩЕГО ВОЗДУХА
МОДЕЛЬ : FWC02AAFNMV1 / FWC03AAFNMV1 / FWC04AAFNMV1 / FWC05AAFNMV1 / FWC06AAFNMV1 (W2.0-4P)
СПОСОБ ПОДКЛЮЧЕНИЯ ПРОВОДОВ
С ПЕРЕМЫЧКОЙ ДЛЯ ТЕПЛОВОГО НАСОСА
БЕЗ ПЕРЕМЫЧКИ ДЛЯ ОХЛАЖДЕНИЯ
С ПЕРЕМЫЧКОЙ ДЛЯ КЛАПАННОГО УПРАВЛЕНИЯ
БЕЗ ПЕРЕМЫЧКИ ДЛЯ БЕСКЛАПАННОГО УПРАВЛЕНИЯ
Модель FWC02AAFNMV1 FWC03AAFNMV1 FWC04AAFNMV1 FWC05AAFNMV1 FWC06AAFNMV1
Диапазон напряжения**
220-240V/1Ph/50Hz +
!
Рекомендуемый плавкий предохранитель*(A)
22222
Сечение шнура сети* (мм
2
)
1,5 1,5 1,5 1,5 1,5
Количество проводов
33333
Примечание : Блок вxодит в стандартный обогревательный насос и предназначен для клапанного применения.
ВАЖНО: * Данные значения предоставлены только для информации. Их необходимо проверить и использовать в соответствии
местными и/или национальными кодексами и предписаниями. Они также зависят от типа установки и
размера проводов.
** Соответствующий диапазон напряжений должен быть сверен с данными бирки на блоке. Главный выключатель или другие
средства отключения, имеющие зазор между разомкнутыми контактами во всех полюсах, должны быть включены в
фиксированную разводку в соответствии с релевантным местным и национальным законодательством.
•
Все провода необходимо надежно закрепить.
•
Провода не должны соприкасаться с водопроводом или подвижными частями мотора вентилятора.
•
Шнур питания должен быть эквивалентным Н05VV-F (60227 IEC 52 или 60227 IEC 53), который является минимальным требованием,
и должен использоваться в защитной трубке.
LER/ИКЫЙ ПРИЕМНИК
ПРОВОДНОЙ
КОНТРОЛЛЕР
