4

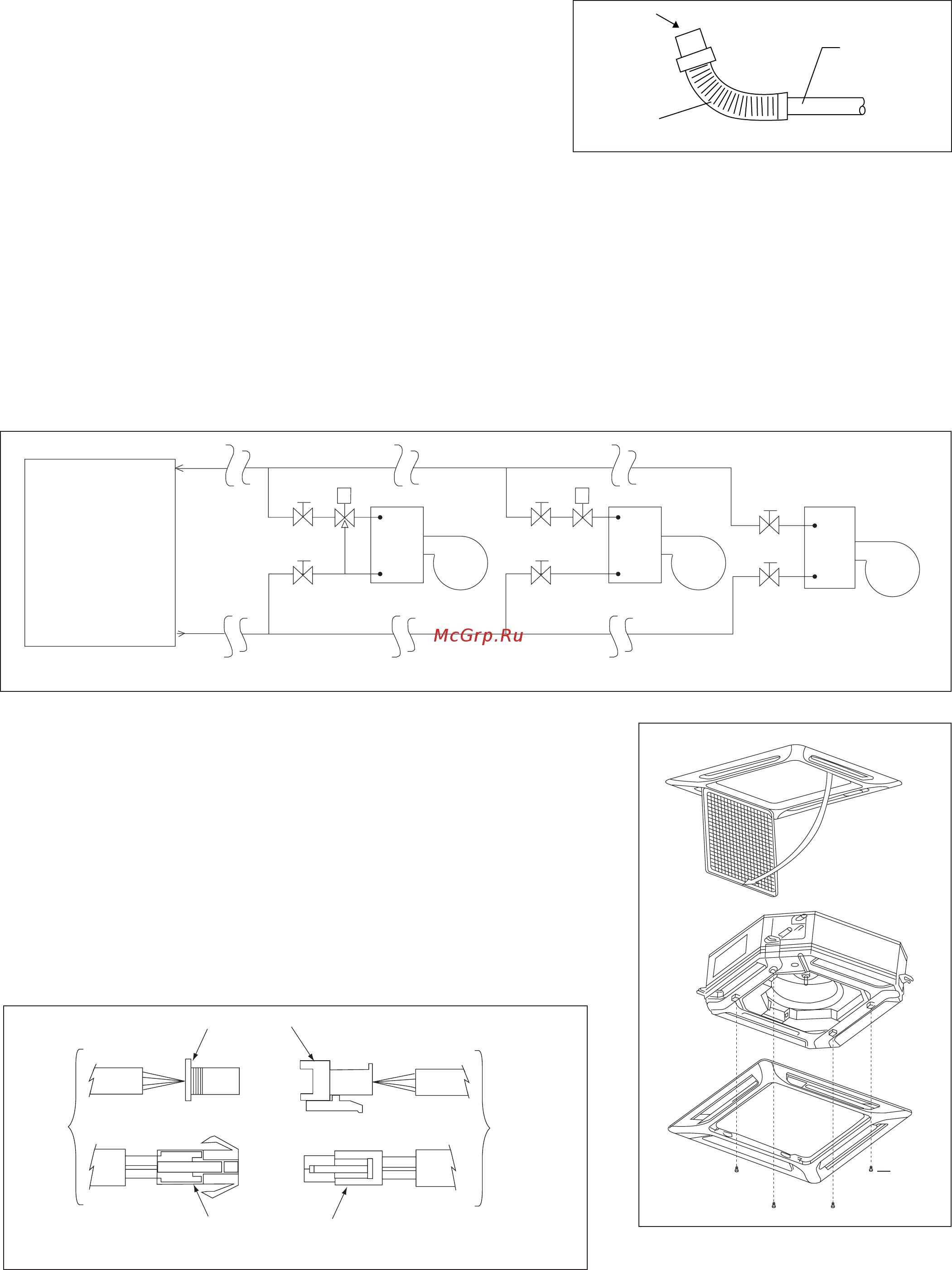

6. Подсоединение Водопровода
•
Комнатный блок оборудован соединением водосброса и водоприемника. Наряду с соединением для продувки воздухом, установлено
вентиляционное отверстие.
•
Для чередования выключения или перепуска воды необходим трехходовой электромагнитный клапан.
•
Для установки в полевых условиях рекомендуется черная стальная труба, полиуретановая труба и медная труба. Во избежание
образования конденсата все типы труб и соединений должны быть изолированы полиуретаном (типа или эквивалентным ARMAFLEX).
•
Для установки нельзя использовать загрязненные или поврежденные трубки или комплектующие.
•
Некоторые основные комплектующие, как например, запорный клапан, уравнительный клапан, двухходовой или трехходовой
электромагнитный клапан, фильтр, сетчатый фильтр и др. необходимы для улучшения работы системы и облегчения ее использования.
5. Проверка Cлива
•
Соедините главную дренажную трубу к гибкому дренажному шлангу.
•
Налейте воду из гибкого дренажного шланга для проверки герметичности
трубопроводов.
•
По завершении проверки, соедините гибкий дренажный шланг к дренажному
штуцеру на внутреннем модуле.
Примечание: Данный комнатный блок имеет дренажный насос для отвода
конденсата. Установите блок горизонтально для
предотвращения течи или конденсата вокруг воздухоотвода.
7. Установка Панели
• Перед установкой передней панели убедитесь, что Вы сняли установочный шаблон.
• Откройте решетку впуска воздуха оттягиванием ограничителей и снятием их вместе с
фильтром с панели.
• Установите переднюю рамную панель на комнатный блок 4 винтами и затяните до конца
для предотвращения прохода холодного воздуха.
• Соедините провода контактов СИД и провода поворота жалюзи воздуха к комнатному
блоку.
Примечание:
Плотно установите переднюю рамную панель для предотвращения прохода холодного
воздуха, который станет причиной конденсата и капанья воды.
Oт
Передней
Панели
Провод СИД
Провод Жалюзи
Bоздуха
ОХЛАДИТЕЛЬ
FCU
FCU
FCU
ХОРОШЕЕ
УПРАВЛЕНИЕ
ПЛОХОЕ
УПРАВЛЕНИЕ
НАИХУДШЕЕ
УПРАВЛЕНИЕ
Задвижка
Задвижка
Задвижка
Задвижка
Задвижка
Задвижка
2-х ходовой клапан
3-х ходовой клапан
От Kоробкм
Управления
Главная сливная
труба
Налейте
воду
Гибкий д енажнй
Гткройте
Винт
