Jumpers and Headers Setting Guide
NUC-6100U / 6300U
8 : Infrared LED (IR1)
9 : DC-In Jack (DC_IN1)
10 : HDMI Port (HDMI2)
11 : LAN Port (LAN1)
12 : Top : DisplayPort (HDMI_DP_1)
Bottom : HDMI Port (HDMI1)
13 :
USB3.0 Ports (USB3_3_4)
Back Side :
Power Button Header (PWR_BTN1)
1
PIN Signal Name PIN Signal Name
14 +3V 13 NC
12 +3V 11 +3V
10 GND 9 GND
8 LAD3 7 LAD2
6 LAD1 5 LAD0
4 LFRAME# 3 RESET#
2 GND 1 CLK
+3V
GND
+5V
The terms HDMI™ and HDMI High-Denition
Multimedia Interface, and the HDMI logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
M2_2
LAN1
AUDIO1
HDMI1
USB3_2
DC_IN1
M.2 SSD (M2_1)
USB 3.0
T: USB4
B: USB3
HDMI_DP_1
HDMI2
USB3_TC_1
SATA3_1
1
LPC1
IR1
DDR4_B1 (Support DDR4L Only)
DDR4_A1 (Support DDR4L Only)
SATA_PW R1
1
CLRMOS1

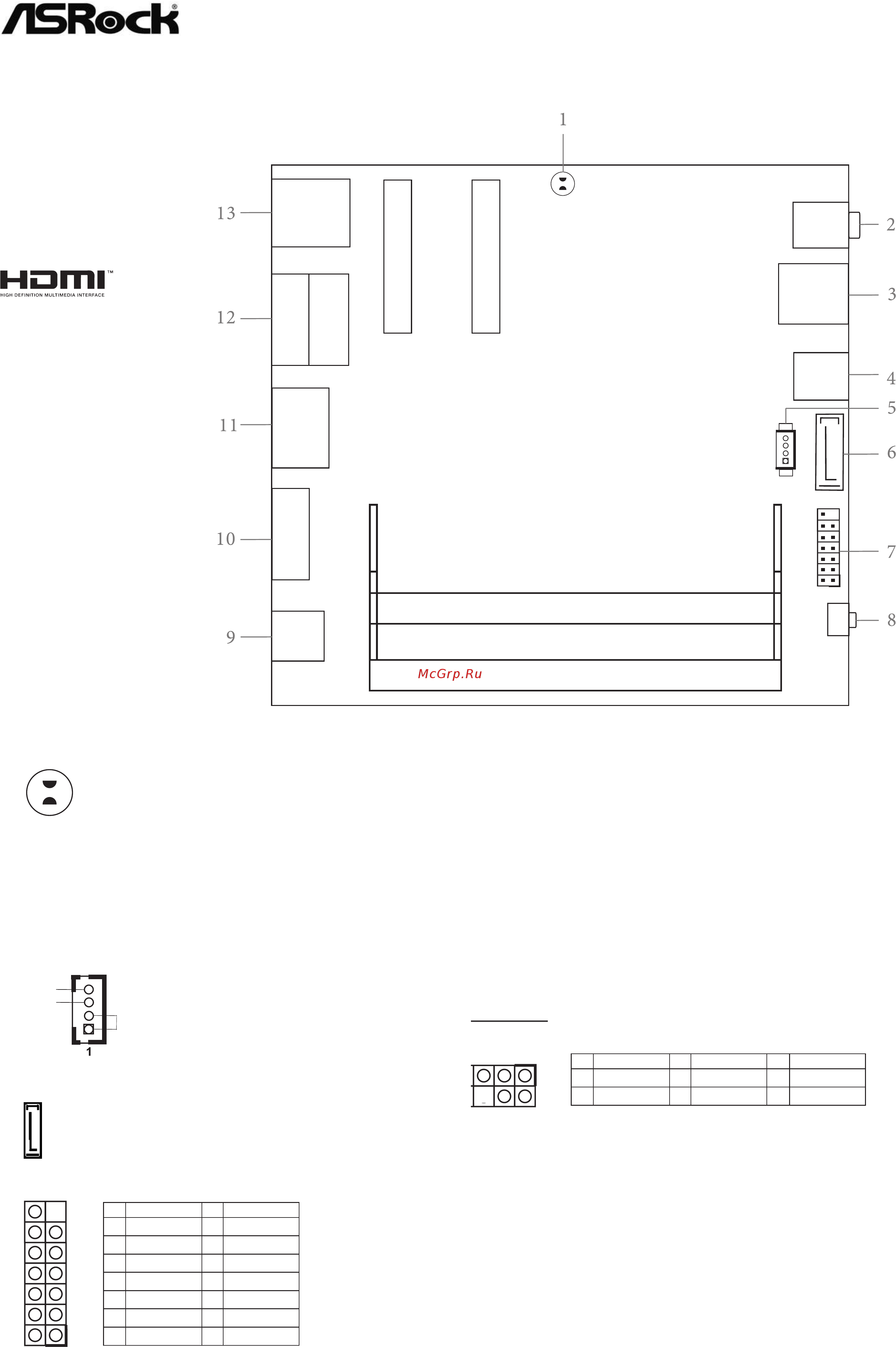

1 : Clear CMOS Pad (CLRMOS1)
2 :
Audio Jack (AUDIO1)
3 : USB3.0 Port (USB3_2)
4 : USB 3.0 Type-C Port (USB3_TC_1)
5 :
SATA Power Output Connector (SATA_PWR1)
6 : SATA3 Connector (SATA3_1)
7 : LPC Debug Header (LPC1)
1
1
PIN Signal Name PIN Signal Name PIN Signal Name
5 GND 3 PLED+ 1 PWRBTN#
6 X 4 PLED- 2 GND
