E2+E4MV03~10A6
Kit de la vanne ON/OFF motorisée
4PW17554-2
Manuel d’installation
2
Caractéristiques techniques
Action/Contrôle Proportionnel (0...10 V, 0...5 V or 5...10 V)
Course maximale 4 mm
Alimentation 50/60 Hz 24 VAC ±15%
Impédance d‘entrée 80 k.
Consommation apparente 2.7 VA alimenté - Actif 2 W
CTRL
COM
M
24V -
RD
BK
BU
WH
{
Com = Commun
RD = Rouge
BK = Noir
Bu = Bleu
WH = Blanc
Alimentation Rouge (RD) + 24V et Commune (CM).
Force nominale 120 N +30%
Temps de la course 15 s/mm
Protection IP40 (EN 60529)
Matériel couvercle/arbre PA66-Verre+(30% Kelon A FR CETG/300-V0)
Matériau de la bague Laiton CuZn40Pb2
Accouplement M30 x 1,5
Couleur du couvercle RAL 7035
Conditions ambiantes de fonctionnement 0-50 °C sans condensation
Conditions de stockage -20 + 65 °C sans condensation
Température maximale du fluide 95 °C
Branchements électriques Câble flexible de 2 mètres Ø 4,5 mm
Etat de fonctionnement LED
Bruit <30 dB(A)
Poids 0,15 kg
Installation
Ne jamais utiliser l’actuateur comme levier de montage (figure 6d)
Branchements électriques

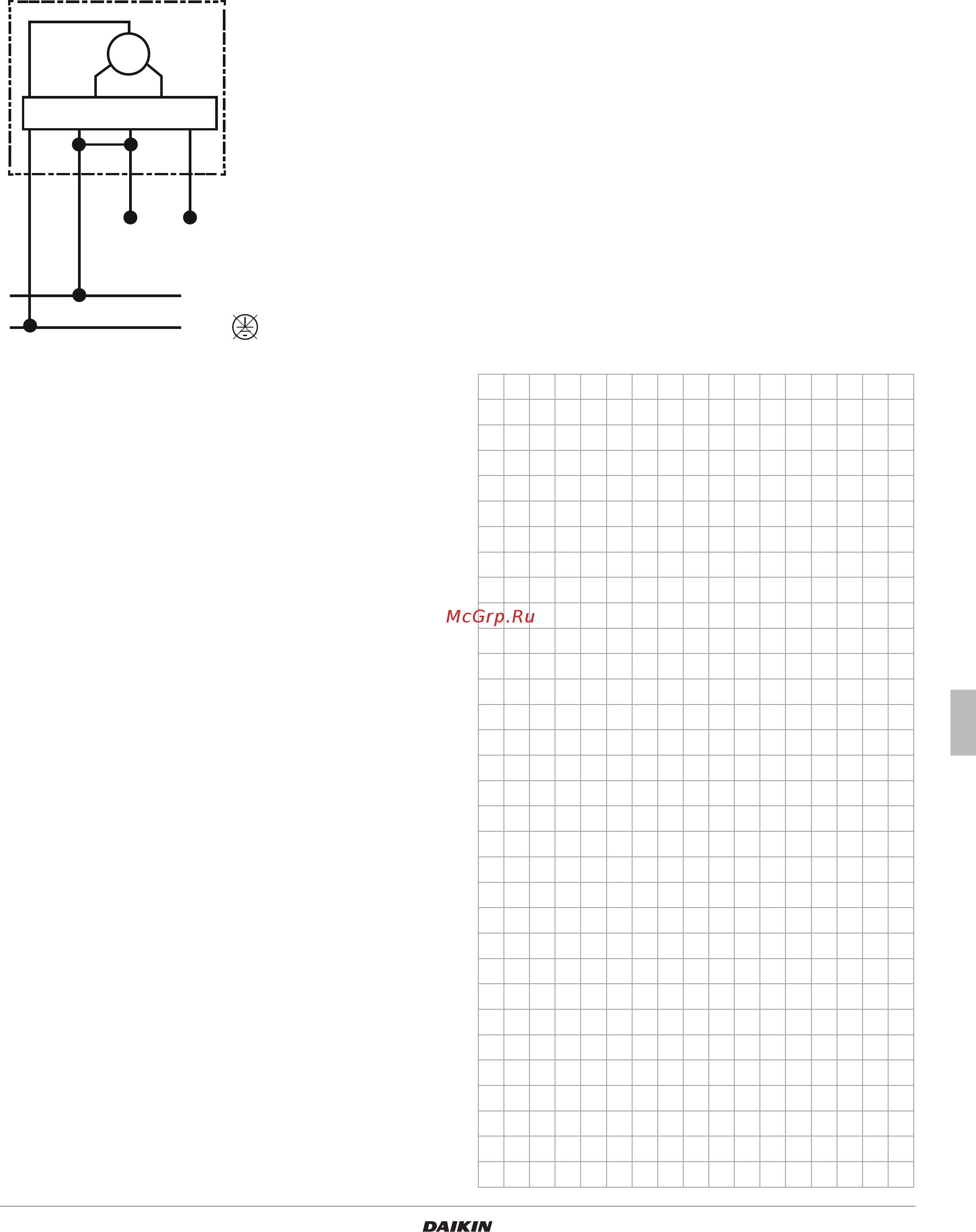

Le schéma électrique est indiqué à l’extérieur du couvercle du moteur.
Les couleurs des câbles peuvent varier ; consulter l’étiquette du
schéma électrique ou le feuillet d’instructions annexé au moteur.
Pour actuateur proportionnel 0-10 V :
Signal commande positive (+) câble Blanc ;
Signal commande négative (+) câble Noir.
Instructions de branchement
En cas de montage ou d’entretien, s’assurer que :
! L’alimentation soit interrompue pour éviter des dommages à
l’appareil et aux personnes.
! Ne pas toucher, brancher ou débrancher des conducteurs
lorsque l’alimentation est insérée.
Pendant la phase de branchement électrique, respecter les
instructions suivantes:
! Avant de brancher, s’assurer que l’alimentation soit débranchée
ou interrompue pour éviter des dommages au matériel et aux
personnes.
! S’assurer que l’alimentation coïncide avec les indications sur le
couvercle de l’actuateur.
Tous les branchements doivent être conformes aux lois et normes en
vigueur et doivent être effectués par du personnel spécialisé.
REmaRQuEs
! Le signal de commande vient du panneau de commande
FWEC3A : en consulter le manuel pour voir les instructions et les
branchements électriques.
! Les unités Daikin ne sont pas équipées de transformateur
230V-24V. Prévoir une alimentation indépendante.
remarQues
