14

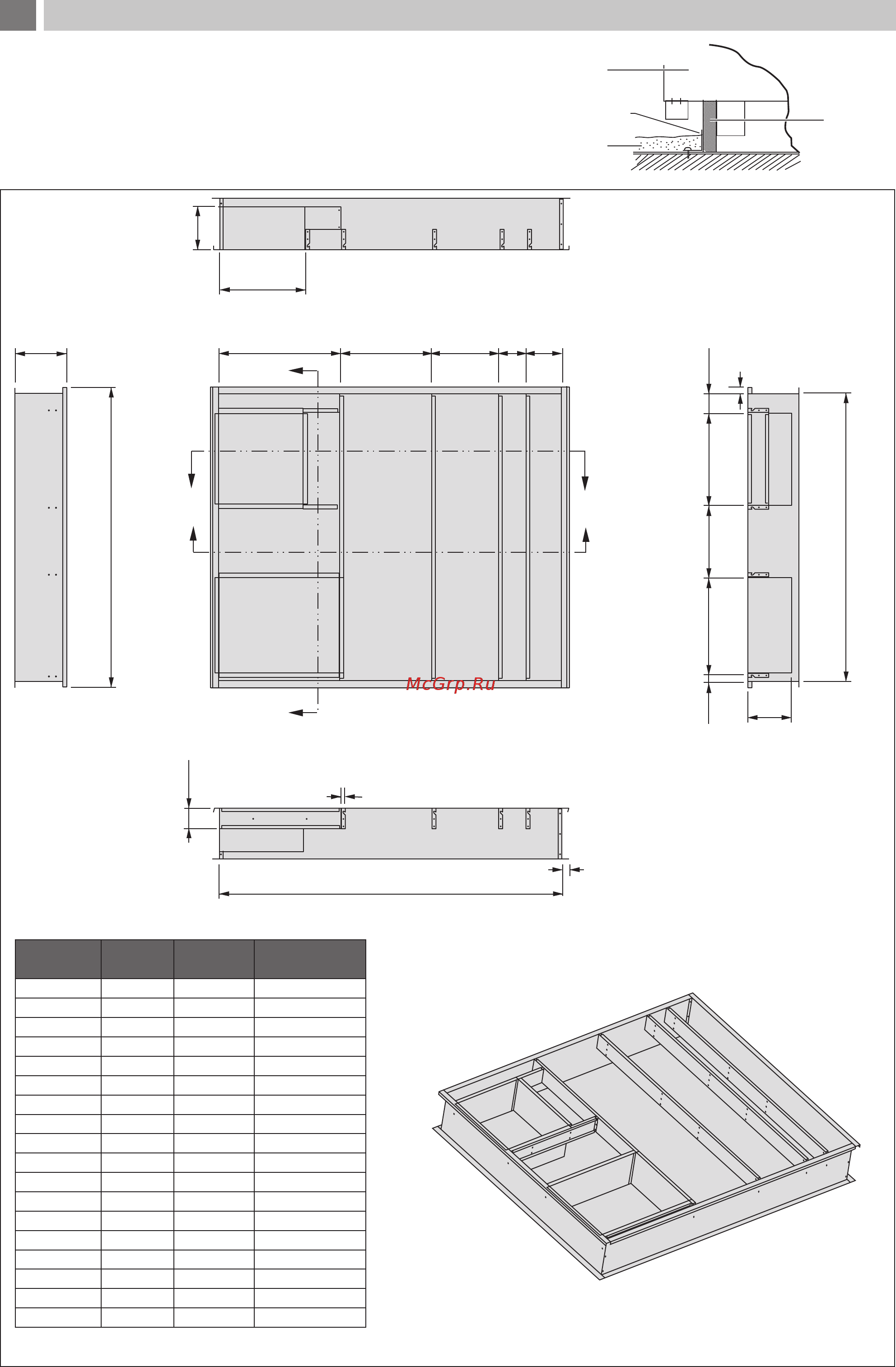

На рисунке показано использование бордюра крыши для
монтажа таких блоков.
Бордюр должен быть герметизирован и закреплен
на крыше с помощью уплотнителя. Рекомендуется
герметизировать блок и бордюр крыши, как показано на
рисунке справа.
Рекомендуемый размер бордюра крыши указан ниже.
Настил крыши
Герметизировать
смолой
Бордюр
крыши
Блок
C
Опора блока (только для блоков с нисходящим потоком)
Примечание: Все размеры указаны в мм
Модель
(UATYQ)
250 350/450 550/600/700
A 355 355 355
B 1506 2081 2081
C 840 700 840
D 315 410 625
E 315 410 462
F 0 0 190
G 314 287 248
H 0 131 131
I 607 600 646
J 322 544 495
K 540 682 676
L 042 51
M 300 300 300
N 141 141 141
O 1784 1908 2365
P 300 300 300
Q 481 477 590
R 1469 1998 1998
Q
СЕКЦИЯ X-X
41,5
C
X
Z
B
M
СЕКЦИЯ Y-Y
СЕКЦИЯ Z-Z
O
25
52
N
P
H
Y
A
DEFG
X
Z
IKL
R
J
Y
